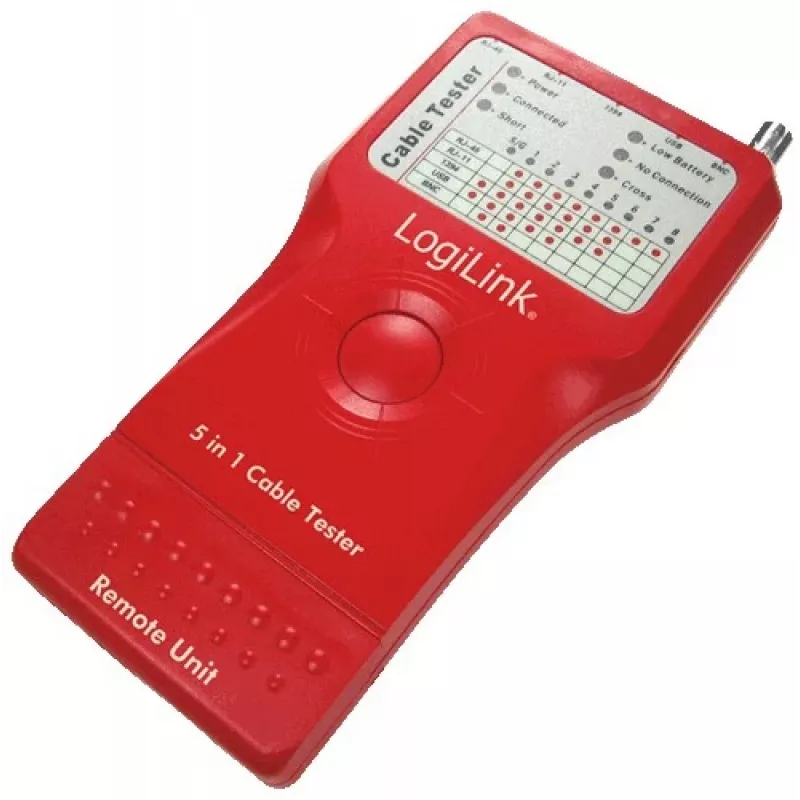

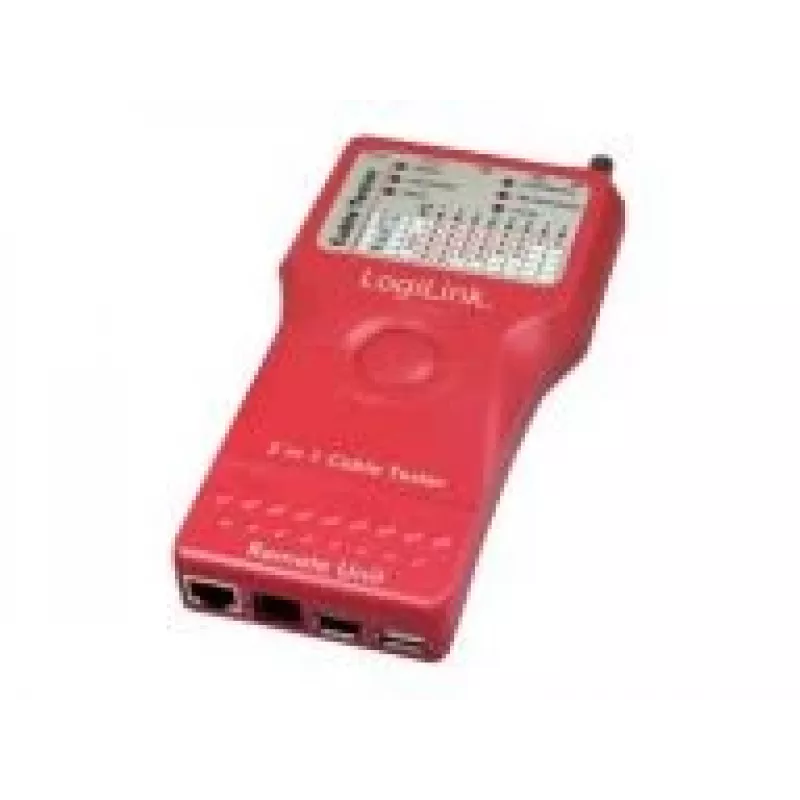

Võrgukaabli tester LogiLink WZ0014

LogiLink WZ0014 5-ühes kaablitester kontrollib viit levinud LAN- ja arvutikaablitüüpi. See kontrollib paigaldatud juhtmestikku ja patch-juhtmeid RJ-11, RJ-45, USB, IEEE1394 ja BNC-pistikute abil ning on mõeldud juhtmestiku pidevuse ja tüüpiliste rikete tuvastamiseks otsese ühendusega kaablitel. Kompaktne, ergonoomiline pihuseade sisaldab põhiseadmesse talletatud kaugtesterit ja töötab 9 V patareiga.

Eelised

Tester toetab RJ-11, RJ-45, BNC, USB ja IEEE1394 kaableid ning suudab testida nii varjestatud (STP) kui ka varjestamata (UTP) LAN-kaableid. Ühe nupuga juhtimine, LED-indikaatorid ja helisignaal muudavad tulemuste tõlgendamise lihtsaks. Seade pakub kuni 600 jala (ligikaudu 183 m) testimiskaugust RJ-45/RJ-11/BNC kaabelduse puhul, sellel on sisseehitatud patareitesti ja mugav patareipesa ning sellega on kaasas kandekott transportimiseks ja hoiustamiseks.

Sobib

• Võrgutehnikud, kes kontrollivad Etherneti kaabeldust (RJ-45, STP/UTP)
• IT-töötajad, kes testivad telefoni- ja modemiliine (RJ-11)
• Tehnikud, kes kontrollivad video-, koaksiaal- või pärand-BNC-ühendusi
• USB ja IEEE1394 kaablite juhtmestiku remont ja hooldus
• Paigaldatud juhtmestiku ja patch-juhtmete kohapealne testimine kuni 600 jala ulatuses

Peamised tehnilised andmed

• Toetatud pistmikud: RJ-11, RJ-45, BNC, USB, IEEE1394
• Toide: 9 V patarei
• Maksimaalne testimiskaugus: 600 jalga (RJ-45/RJ-11/BNC)
• Testid: pidevus, katkestuse/lühise/rikke näit sirge ühendusega kaablitel
• Indikaatorid: LED-id ja helisignaal; sisseehitatud patareitest
• Disain: ergonoomiline pihuseade eemaldatava kaugseadmega; kassas kandekott

Kasutusjuhend

Paigaldage 9 V patarei põhiseadmesse ja vajadusel kontrollige patarei taset sisseehitatud patareitesti abil. Ühendage testitava kaabli üks ots põhiseadmega ja teine ots kaugseadmega (või kasutage põhiseadmes talletatud kaugseadet). Vajutage testimise alustamiseks ühte testinuppu. Jälgige LED-ide järjestust ja kuulake helisignaali, et tuvastada õige juhtmestus või leida katkestuse, lühise või valesti ühendatud paarid. USB ja IEEE1394 kaablite puhul veenduge, et pistmikud on täielikult ühendatud, et varje- ja pidevuse testimine toimiks.

Soovitused

Kasutage seda testerit sirge ühendusega juhtmestike kontrollimiseks; see ei ole mõeldud ristkaablite või ümberpööratud ühendusega kaablite diagnoosimiseks. Hoidke kaugseade põhiseadmes, kui seda ei kasutata, ja kandke testerit kaasasolevas kotis, et kaitsta seda kahjustuste eest. Asendage 9 V patarei, kui sisseehitatud patareitest näitab madalat võimsust, et säilitada usaldusväärsed tulemused.
