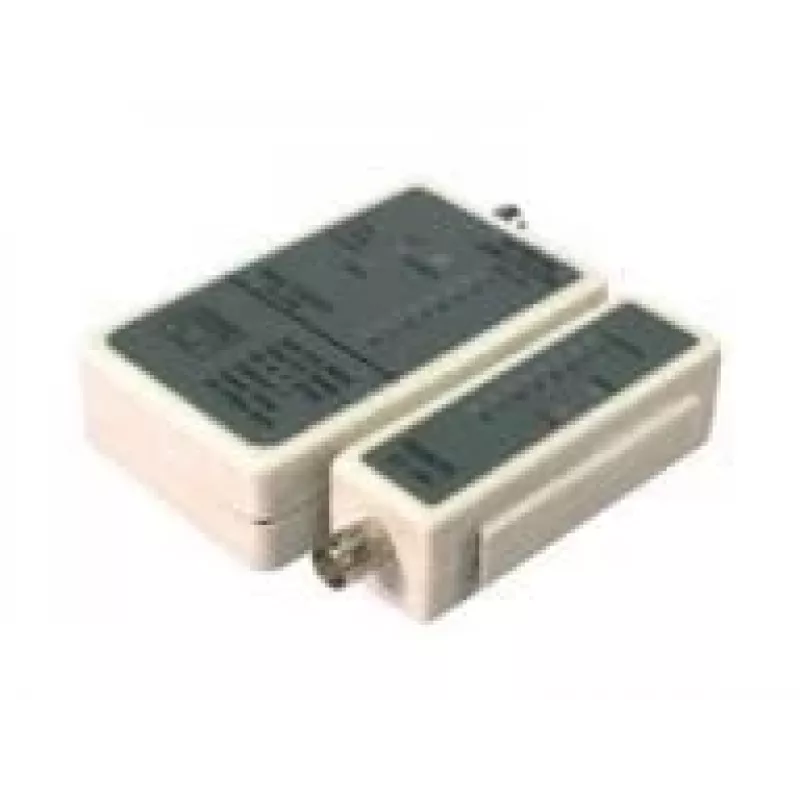

Kaablitester LogiLink WZ0011

LogiLink WZ0011 kaablitester on kompaktne tööriist võrgu- ja sidekaablite, sealhulgas RJ45, RJ11 ja koaksiaalühenduste testimiseks. See kontrollib kaabli järjepidevust, tuvastab katkised juhtmed, lühised, valed ühendused ja pakub kontaktide konfiguratsiooni kontrolli. Seadmega on kaasas kaugterminal RJ45 emase pistikuga ja must tõmblukuga kott hoiustamiseks; toiteallikaks on üks 9 V patarei (ei kuulu komplekti).

Eelised

Tester pakub nii automaatset kui ka samm-sammulist testimisrežiimi ning kasutab kaabli oleku kiireks diagnostikaks mitut LED-i. Kaugseade võimaldab testida paigaldatud kaableid kaugemast otsast, samas kui tagasisilmus- ja järjepidevusfunktsioonid aitavad lokaliseerida ja kontrollida paigaldatud sideliine. Kompaktne disain ja kaasas olev hoiukott muudavad selle sobivaks välikasutuseks.

Sobib

• RJ45 Etherneti kaablite testimiseks ja kontrollimiseks
• RJ11 telefoniliinide kontrollimiseks
• Koaksiaalkaablite järjepidevuse ja vigade testimiseks
• Kohapealseks võrgupaigalduse ja hoolduse diagnostikaks

Peamised tehnilised andmed

• Toetatud pistikud: RJ45, RJ11, BNC (koaksiaal)
• Testimisrežiimid: automaatne ja samm-sammuline
• Indikaatorid: mitu LED-i oleku, vigade ja kontaktide kaardistamise jaoks
• Kaugseade: 1× RJ45 emane pistik
• Toide: 1× 9 V patarei (ei kuulu komplekti)
• Tarvikud: kaasas must tõmblukuga hoiukott

Kasutamine

Ühendage põhitestri kaabli ühte otsa ja kinnitage kaugseade vastasotsa (Etherneti jaoks kasutage RJ45 kaugseadet). Valige soovitud testimisrežiim – automaatne täielikuks automaatseks läbivaatuseks või samm-sammuline üksikute kontaktide tulemuste jälgimiseks. Lugege LED-i järjestust, et määrata järjepidevus, katkised juhtmed, lühised, valed ühendused või kontaktide kaardistamine. Vahetage 9 V patarei, kui indikaator näitab madalat võimsust.

Soovitused

Kasutage kaugseadet paigaldatud kaablite testimiseks kaugemast otsast ja käivitage automaatne režiim levinud vigade kiireks tuvastamiseks. Täpseks tõrkeotsinguks kasutage samm-sammulist režiimi ja kontrollige LED-mustreid kasutusjuhendi järgi. Hoidke testrit ja kaugseadet kaasasolevas tõmblukuga kotis ning eemaldage patarei, kui hoiustate pikemat aega.
