Võrgukaabel EFB Elektronik 88035.1 RJ-45 Standard 1m Hõbedane

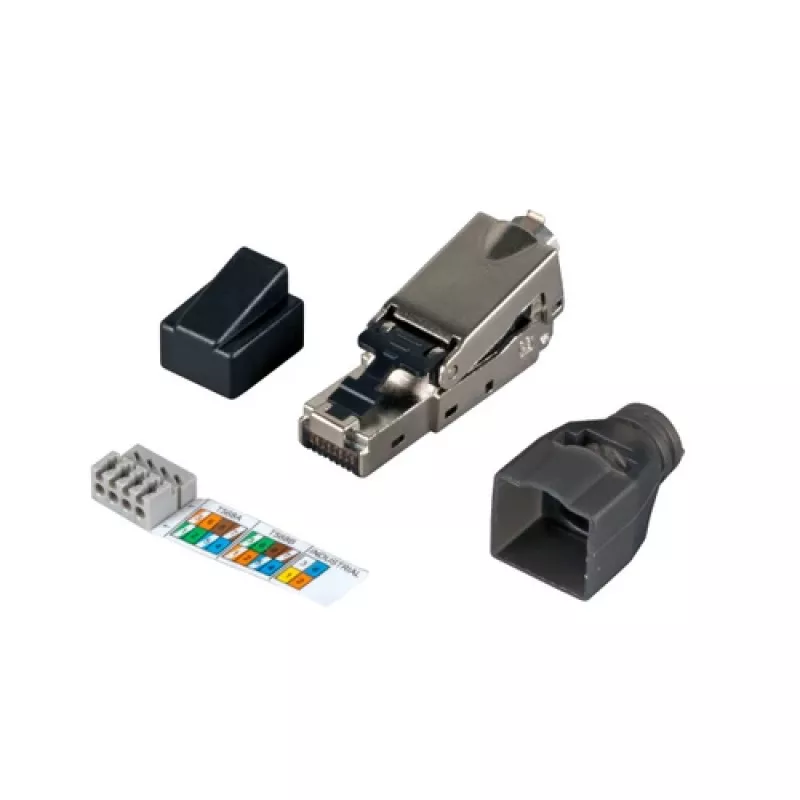

INFRALAN FTPS600 on täielikult varjestatud RJ-45 pistik, mis on mõeldud töökindlate Ethernet-ühenduste jaoks tööstus- ja äripaigaldistes. Selle tsingitud survevalu korpus, eraldi tolmukate ja tõmbevastane kaitse tagavad tugeva elektromagnetilise ühilduvuse (EMC) ja mehaanilise kaitse Cat.6-kaablitele läbimõõduga 6,0 mm kuni 9,0 mm. Pistik toetab tööriistavaba montaaži IDC-klemmidega ja madala kontakttakistusega, mis tagab ühtlase signaaliedastuse.

Eelised

Täielikult varjestatud tsingitud survevalu korpus pakub paremat EMC-jõudlust, mis sobib kõrge elektromagnetilise häirega keskkondadesse. IDC-klemmid ja madal kontakttakistus tagavad kvaliteetse kontakti kaablitele ja juhtmetele vahemikus AWG22 kuni AWG27. Kompaktne kaablikorraldaja ja korduv lõpetamisvõime (kuni 10 korda enamiku konstruktsioonide puhul, kuni 5 korda AWG27/7 puhul) lihtsustavad paigaldamist ja hooldust. Toode vastab E-klassi jõudlusele vastavalt ISO/IEC 11801 ja IEC 60603-7-5.

Sobib

• Tööstusliku Etherneti ja Profinet-rakenduste jaoks
• Cat.6 võrgukaabeldus kaabli läbimõõduga 6,0–9,0 mm
• Keskkondadesse, mis nõuavad tõhustatud EMC-varjestust
• RJ-45 ühenduste väliotstamine ja korduv lõpetamine

Peamised spetsifikatsioonid

• Pistiku tüüp: RJ-45, varjestatud
• Korpus: tsingitud survevalu eraldi tolmukate ja tõmbevastase kaitsega
• Standardid: E-klass (ISO/IEC 11801, IEC 60603-7-5)
• Kaabliühilduvus: Cat.6, kaabli läbimõõt 6,0 mm–9,0 mm
• Juhtme gabariit: AWG22–AWG27 (toetab keerd- ja tahkejuhtmeid, kui kohaldatav)
• Paaride kodeering: TIA 568A/B ja tööstuslik Profinet 1-2-3-6
• Korduv lõpetamine: kuni 10 korda (kuni 5 korda AWG27/7 puhul)

Kasutamine

Valmistage kaabel ette soovitatud pikkuseni, eemaldage välimine ümbris, et paljastada keerdpaarid, ja järjestage paarid vastavalt valitud TIA 568A/B või Profinet juhtmestiku skeemile. Sisestage juhtmed IDC-klemmidesse ja vajutage, et lõpetada ilma tööriistadeta. Paigaldage tõmbevastane kaitse ja kinnitage integreeritud kaablisideme või klambriga. Kui pistik ei ole kasutuses, paigaldage tolmukate tagasi, et kaitsta varjestust ja kontakte.

Soovitused

Parimate tulemuste saavutamiseks kasutage Cat.6-kaableid määratud läbimõõduvahemikus ja järgige TIA või Profinet paarikodeeringut. Veenduge, et varjeühendus oleks korralikult ühendatud survevalu korpusega, et säilitada EMC-jõudlus. Vältige korduvat lõpetamist üle määratud piiride, et säilitada kontakti terviklikkus.
