Microconnect KON506-50EZ juhtmepistik RJ45 hõbedane

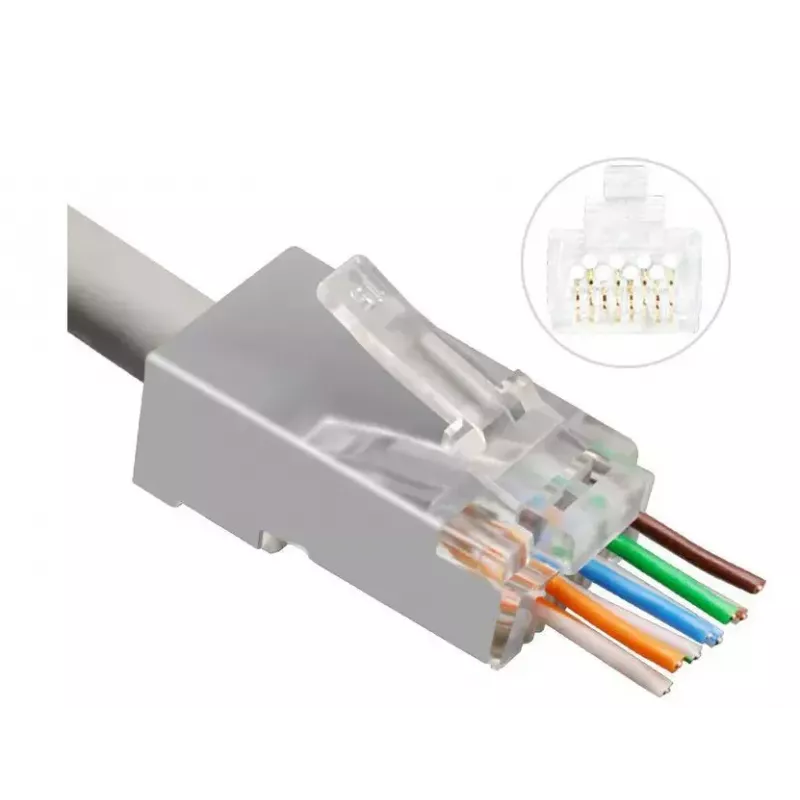

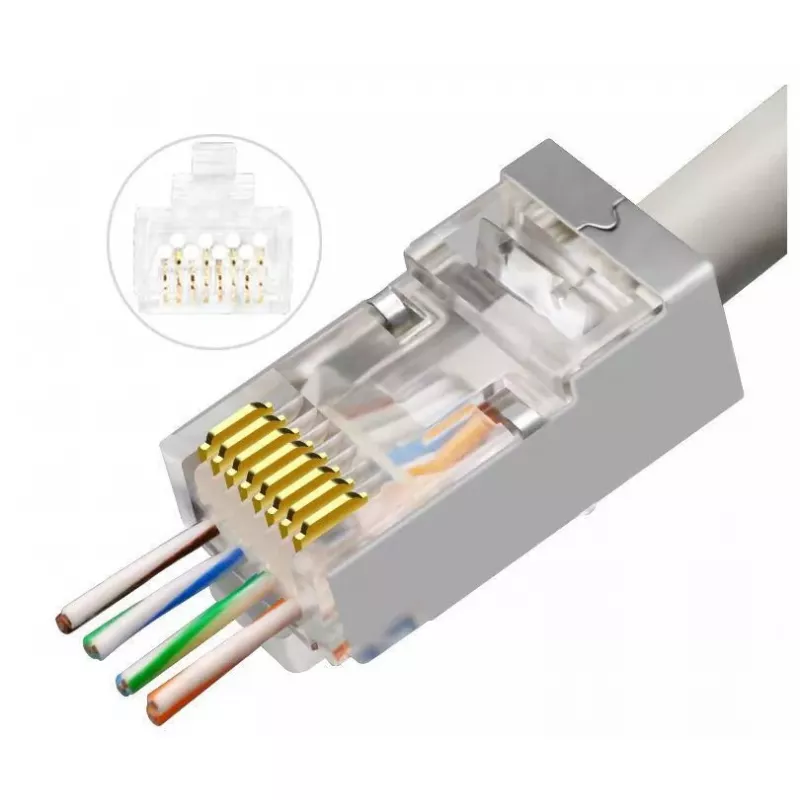

Microconnect KON506-50EZ on kompaktne hõbedane isane RJ45 juhtmepistik, mis on mõeldud CAT6 keerdpaarühenduste jaoks. Selle Easy-Connect disain võimaldab üksikuid juhte pistikust läbi ja esiküljelt välja pista, võimaldades kiiret visuaalset kontrolli õige juhtmestiku üle. Pistik tõmmatakse üle kaabli väliskesta ja istub tihedalt tagaosas, vähendades juhtmete keerdude ja kontaktide vahelist kaugust ning optimeerides elektrilist jõudlust.

Eelised

Easy-Connect RJ45 CAT6 mehhanism lihtsustab ühendamist ja kontrolli, võimaldades juhtmetel pistikust läbi ulatuda visuaalseks kontrolliks. Pistik tõmmatakse üle kaabli väliskesta, tagades kindla istumise tagaosas, minimeerides keerdumata juhtme pikkust ja parandades signaali jõudlust. Kompaktne hõbedane disain tagab usaldusväärse mehaanilise sobivuse ja sobib ruumipiirangutega paigaldusteks.

Sobib kasutamiseks

• CAT6 võrgukaabli ühendused
• Jaotuspaneeli ja pistikupesa juhtmestik
• Kohapealsed võrguremondid ja paigaldused

Peamised tehnilised andmed

• Mudel: Microconnect KON506-50EZ
• Pistiku tüüp: Isane RJ45
• Värv: Hõbedane
• Kaal: 0,05 kg
• Pakendi suurus: 199 mm x 175 mm x 29 mm
• EAN: 5706998943828

Kasutamine

Eemaldage CAT6 kaabli väliskest, et paljastada keerdpaarid, ja paigutage juhtmed vastavalt nõutavale kontaktjärjestusele. Sisestage iga juht läbi pistiku nii, et juhtmed ulatuvad esiküljelt välja, kontrollige juhtmestiku järjestust visuaalselt, seejärel istutage pistik, tõmmates selle üle kaabli väliskesta, kuni see istub tihedalt tagaosas. Lõpetage vastavalt standardsele RJ45 pressimis- või sisestusprotseduurile, kasutades sobivat tööriista.

Soovitused

Kasutage sobivaid kaabli ettevalmistamise tööriistu, et vältida juhtmete sisselõikeid. Kontrollige kontaktjärjestust enne lõplikku pressimist ja testige ühendust võrgutestriga, et kinnitada pidevus ja jõudlus.
