Võrgujaotur PLANET EPL-SPT-8 Laius 100 mm Sügavus 80 mm Kõrgus 10 mm

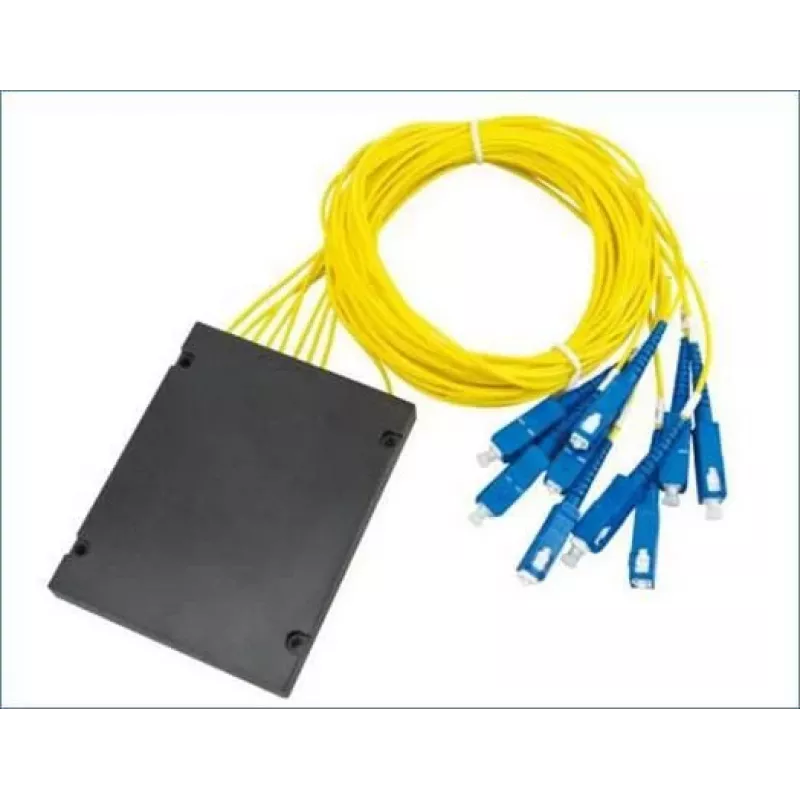

PLANET EPL-SPT-8 on ühemoodiline PLC-võrgujaotur, mis jagab ühe optilise sisendi ühtlaselt kaheksaks väljundiks. See on mõeldud kompaktsete võrgupaigaldiste jaoks, toetab laia töölainepikkuste vahemikku ja laia temperatuuritaluvust, mistõttu sobib see sisekaabeldusesse ja optilistesse jaotuspaneelidesse. Mõõtmed: 100 mm (L) x 80 mm (S) x 10 mm (K).

Eelised

EPL-SPT-8 tagab ühtlase jaotuse kõigis väljundites, määratud jaotussuhtega 1 x 8 ja madala maksimaalse sisestuskadudega. Selle ühemoodiline PLC-konstruktsioon tagab ühtlase jõudluse lainepikkuste vahemikus 1260–1650 nm. Väike vormitegur võimaldab hõlpsat integreerimist olemasolevatesse võrgukorpustesse või kiudjaotusraamidesse, samas kui lai töötemperatuurivahemik toetab kasutamist erinevates sisekeskkondades.

Sobib

• FTTx passiivsetele optilistele võrkudele
• Optilistele jaotusraamidele ja ristühenduspaneelidele
• Passiivseks jaotamiseks siseruumides asuvates telekommunikatsiooni- ja andmesidepaigaldistes

Peamised tehnilised andmed

• Bränd: PLANET
• Mudel / MPN: EPL-SPT-8
• Jaotussuhe: 1 x 8
• Kiutüüp: ühemoodiline
• Lainepikkuste vahemik: 1260–1650 nm
• Maksimaalne sisestuskadu: 10,2 dB
• Töötemperatuur: -40° kuni 85° C
• Mõõtmed: 100 mm x 80 mm x 10 mm
• EAN: 5706998900340

Kasutusjuhend

Paigaldage EPL-SPT-8 sobivasse korpusesse või kinnituspaneeli. Ühendage üks optiline sisend võrgu etteandega ja suunake kaheksa väljundkiudu nende vastavatesse vastuvõtjatesse või ristühenduspunktidesse. Jälgige, et kiude käsitsetakse õigesti, et vältida mikropaindeid, ja hoidke pistikud puhtad, et minimeerida sisestuskadu. Järgige tavalisi kiudpaigalduse tavasid ja kasutage ühilduvaid ühemoodilisi pistikuid ja haruliideseid.

Soovitused

Enne kasutuselevõttu kontrollige optilist võimsuseelarvet ja kao varusid, et tagada 1 x 8 jaotuse vastavus ühendusnõuetele. Võimaluse korral kasutage jaoturit temperatuuriga juhitavates sisekeskkondades ja hoidke varuosi kuivas, tolmuvabas kohas.
