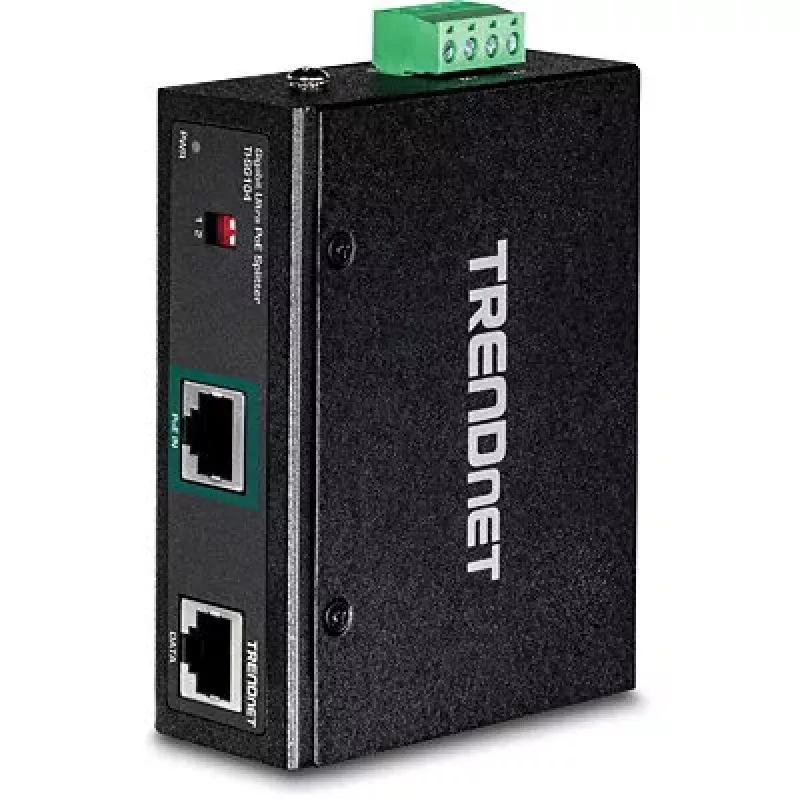

Võrgujagaja Trendnet TI-SG104 Must Power over Ethernet PoE

Trendnet TI-SG104 Must Power over Ethernet PoE võrgujagaja eraldab Etherneti kaabli kaudu edastatava andmeside ja toite, pakkudes spetsiaalset alalisvooluväljundit PoE-toeta seadmetele. IEEE 802.3 standarditele vastav seade toetab mitut PoE toiteklassi ja annab väljundpinget vahemikus 12–48 V. Kompaktses metallkorpuses, IP30 kaitsega seade mõõtmetega 104 mm x 82 mm x 32 mm sobib paigaldusteks, kus on vaja usaldusväärset toite ja andmeside eraldamist.

Eelised

TI-SG104 ühendab IEEE 802.3 ühilduvuse metallkorpusega, pakkudes mehaanilist vastupidavust ja elektromagnetilist varjestust. Selle kompaktsed mõõtmed ja väike kaal muudavad selle hõlpsasti paigaldatavaks kitsastesse kohtadesse või võrgukappidesse. Reguleeritav väljundpinge vahemik 12–48 V võimaldab ühendada mitmesuguseid ääreseadmeid, säilitades samal ajal andmete terviklikkuse tavalise Etherneti signaaliedastuse kaudu.

Sobib

• Alalisvoolutoite ja võrguühenduse pakkumine pärandvõrguseadmetele, millel puudub sisseehitatud PoE
• Toite ja andmeside eraldamine IP-kaamerate, pääsupunktide või andurite jaoks, mis nõuavad kindlat alalisvoolupinget
• Väikesed võrgukapid, seinale paigaldatavad paigaldised või kitsad ruumid, kus on vaja kompaktset jagajat

Peamised spetsifikatsioonid

• Võrgustandardid: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Väljundpinge vahemik: 12–48 V DC
• Materjal: metallkorpus
• Sissepääsukaitse reiting: IP30
• Mõõdud: 104 mm x 82 mm x 32 mm
• Värv: Must
• Kaal: 0.172 kg

Kasutamine

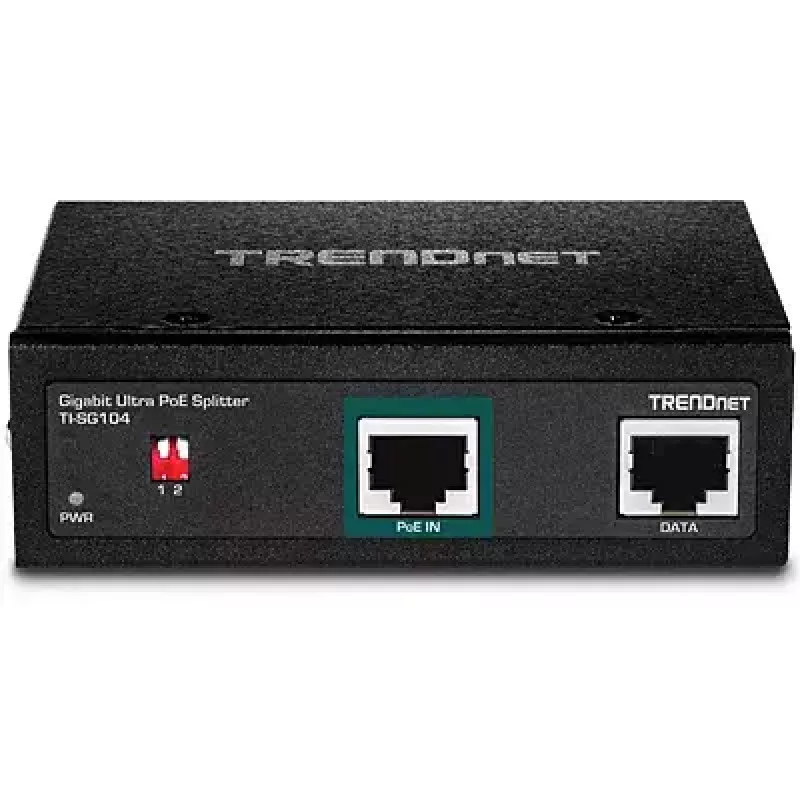

Ühendage sisend PoE Etherneti kaabel PoE kommutaatorist või injektorist TI-SG104 sisendporti. Kontrollige sihtseadme jaoks vajalikku alalisvoolu väljundpinget ja seadistage või kinnitage jagaja väljund vastavalt, kui selline reguleerimine on saadaval. Ühendage alalisvoolu väljundjuhtmed toiteseadmega ja andmeside Etherneti väljund selle võrguporti. Veenduge, et toiteallikaks olev PoE-allikas toetab vajalikku toiteklassi ja kaablite pikkused vastavad Etherneti juhtmestiku standarditele, et vältida pingelangust või andmevigu.

Soovitused

Paigaldage jagaja kuiva, ventileeritavasse kohta ja veenduge, et metallkorpus on kindlalt kinnitatud. Kasutage sobiva pikkusega ja ristlõikega kaableid, et minimeerida võimsuskadusid. Kinnitage sihtseadme ühilduvus valitud alalisvoolu väljundpingega ja veenduge, et PoE-allikas suudab pakkuda piisavat võimsust vastavalt IEEE 802.3 toiteklassidele.
