võrgujagur PLANET POE-173S

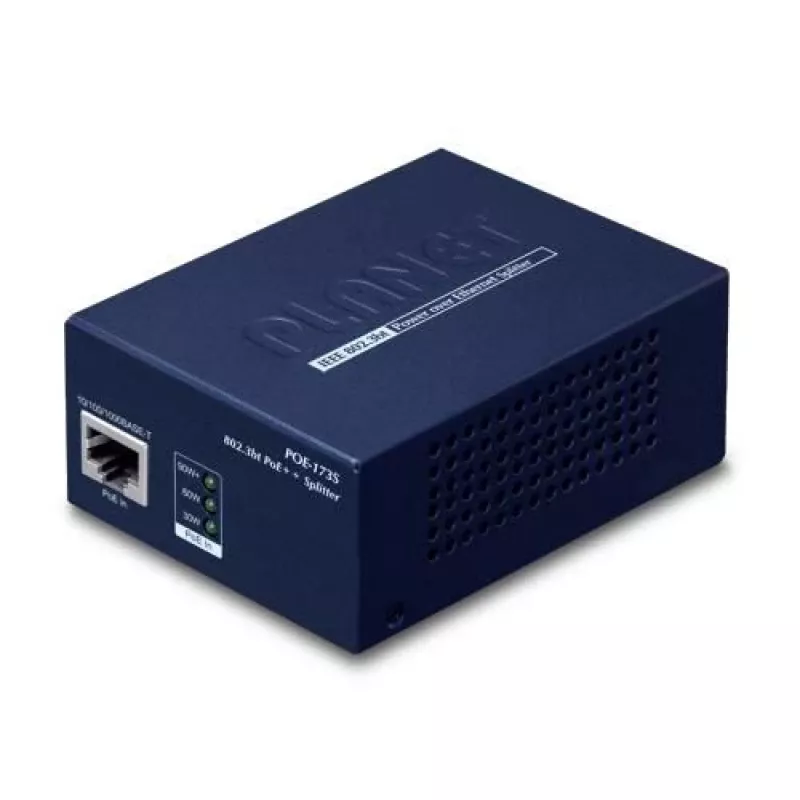

PLANET POE-173S Gigabit 802.3bt Power over Ethernet'i jagur eraldab Etherneti andmed ja PoE-toite 802.3bt Type-4 PoE++ PSE-st UTP-kaabli kaudu ning pakub esipaneeli DIP-lüliti kaudu valitavat 12 V, 19 V või 24 V alalisvooluväljundit. See toetab passiivset 10/100/1000 Mbps Ethernetit ja kuni 100-meetriseid kaablikestusi, andes kuni 60 W võimsust mitte-PoE-seadmetele. Seade on kompaktses metallkorpuses, millel on ventileeritav, ventilaatorit mittevajav disain, ning see sisaldab LED-näidikuid PoE oleku kuvamiseks.

Eelised

POE-173S võimaldab mitte-PoE-seadmete paigaldamist vahelduvvoolu pistikupesadeta kohtadesse, muundades 802.3bt PoE++ üle kõigi nelja paari Cat5e/Cat6-kaablit eraldi alalisvoolu- ja andmeväljunditeks. Selle valitav 12 V / 19 V / 24 V väljund suurendab ühilduvust erinevate seadmetega, säilitades samas Gigabit-kiiruse. Metallist ventileeritav korpus tagab kompaktse ja vaikse töö ning töökindla jõudluse ilma lisajahutuseta.

Sobib

• PTZ kiirusekuplikaamerad
• Õhukesed kliendid
• Kõik-ühes (AIO) puutetundlikud arvutid
• Kauged digitaalsed silt-ekraanid
• Muud mitte-PoE võrguseadmed, mis nõuavad kuni 60 W

Peamised spetsifikatsioonid

• Standard: IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt
• Andmekiirus: 10/100/1000 Mbps
• Maksimaalne PoE väljundvõimsus: 60 W
• Valitav alalisvooluväljund: 12 V / 19 V / 24 V (DIP-lüliti)
• Sisendpinge (PoE PSE-st): 48–56 V
• Kaabeldus: Cat5 / Cat5e / Cat6, kuni 100 m
• Mõõtmed (L×S×K): 94 × 70,3 × 39,2 mm
• Kaal: 0,265 kg
• Korpus: kompaktne metall, ventileeritav, ventilaatorita

Kasutamine

Ühendage POE-173S RJ-45 sisend 802.3bt Type-4 PoE++ kommutaatori või injektoriga, kasutades Cat5e/Cat6-kaablit. Valige esipaneeli DIP-lülitiga soovitud alalisvoolu väljundpinge (12 V, 19 V või 24 V) vastavalt toidetava seadme spetsifikatsioonile. Kasutage kaasasolevat LAN-kaablit või eraldi Etherneti kaablit jaguri andmeväljundi ühendamiseks seadme võrgupordiga ning ühendage alalisvoolu toiteväljund seadme toitesisendisse. Veenduge, et koguvõimsustarve ei ületaks 60 W ja kaablikestused jääksid 100 meetri piiresse.

Soovitused

Kasutage ainult IEEE 802.3bt Type-4 PoE++ PSE seadmete ja ühilduva Cat5e/Cat6-kaabeldusega. Kontrollige sihtseadme nõutavat alalisvoolu sisendpinget enne DIP-lüliti muutmist, et vältida kahjustusi. Jälgige maksimaalset kaablipikkust 100 m ja veenduge, et PSE suudab varustada ühendatud seadmele piisava võimsuse.
