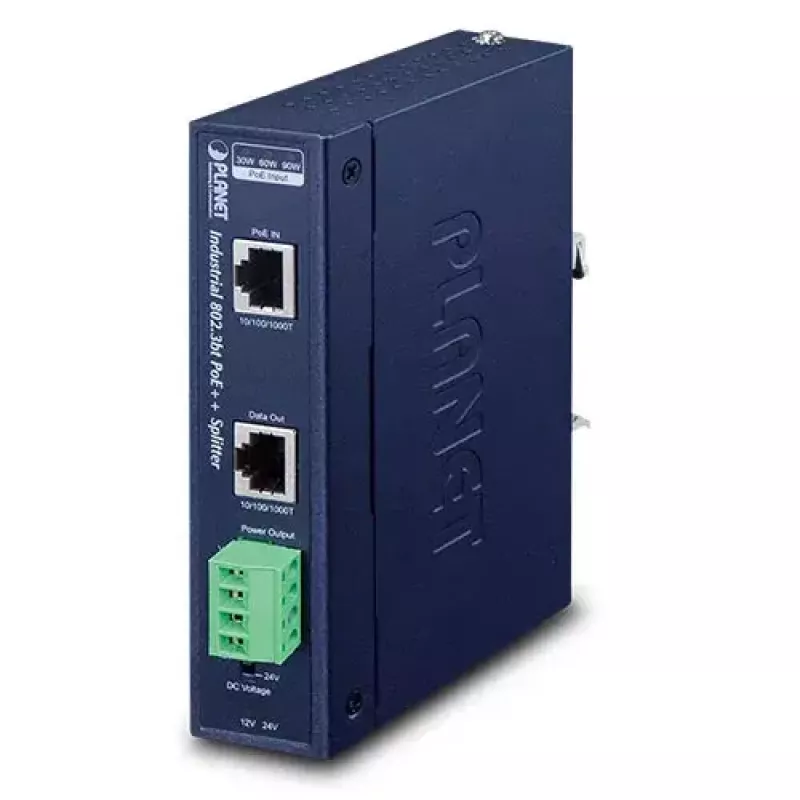

Võrgujaotur PLANET IPOE-173S Power over Ethernet PoE

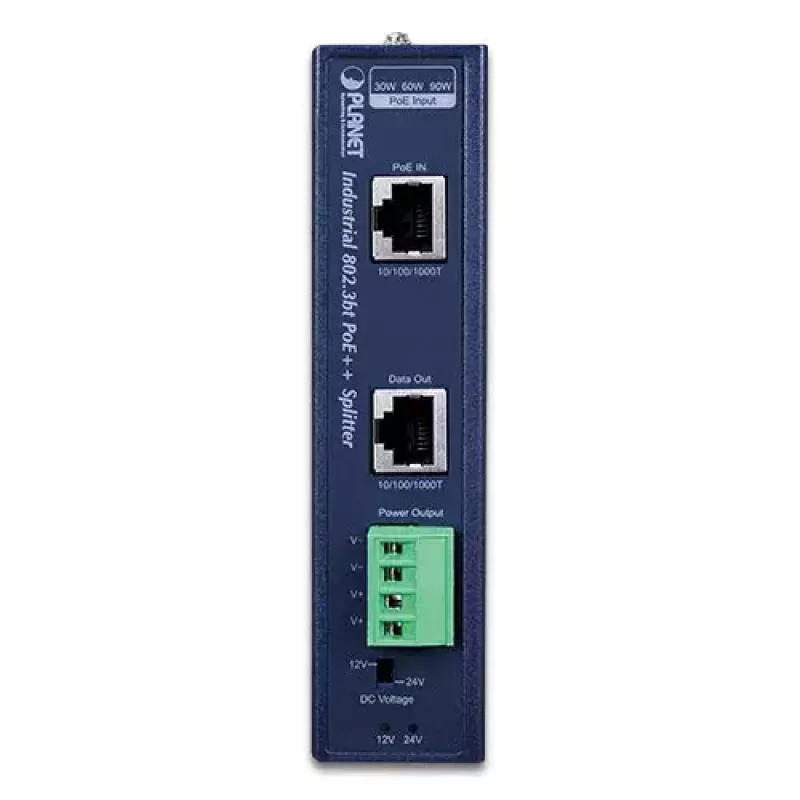

PLANET IPOE-173S on tööstusliku kvaliteediga 802.3bt Power over Ethernet (PoE++) jaotur, mis eraldab andmed ja toite 802.3bt PoE++ tüüp-4 PSE-st üle UTP-kaabli. Esipaneelil oleva DIP-lüliti abil saab valida 12 V või 24 V alalisvooluväljundi ning see suudab anda mitte-PoE seadmetele kuni 70 W koguvõimsust. Jaotur toetab passiivseid 10/100/1000 Mbps Etherneti ühendusi kuni 100 meetri ulatuses ning on ehitatud tööstuslikeks rakendusteks töötemperatuurivahemikus -40 kuni 75 °C. Kompaktses IP30 metallkorpuses IPOE-173S toetab DIN-liistule või seinale paigaldamist ning töötab Cat5/Cat5e/Cat6 kaabeldusega.

Eelised

IPOE-173S võimaldab suure võimsusega mitte-PoE seadmete kasutuselevõttu ilma täiendava vahelduvvoolu juhtmestikuta, eraldades PoE++ toite ja väljastades selle alalisvoolupistiku ning 4-kontaktilise klemmiploki kaudu. Valitav 12V/24V väljund suurendab rakenduse paindlikkust, samas kui kahe väljundi võimekus võimaldab jagada kuni 70 W kahe seadme vahel. Seade on vastupidav tööstuskeskkondadesse, toetab Gigabit Ethernetti ja mahub piiratud kapiruumi tänu oma õhukesele disainile ja mitmetele paigaldusvõimalustele.

Sobib

• Suure võimsusega PTZ kiir-kuppelkaamerad
• Õhukesed kliendid ja All-in-One (AIO) puuteekraaniga arvutid
• Kaugdigitaalsed teabeekraanid
• IP-kaamerad, millel on lisaküttekehad või ventilaatorid ja pööramis-/kallutusmootorid
• Mitte-PoE võrguseadmed, mis vajavad suuremat alalisvoolu toidet

Peamised spetsifikatsioonid

• Standard: IEEE 802.3bt (PoE++), toetab 10/100/1000 Mbps
• Väljundpinge: valitav 12 V või 24 V DC
• Maksimaalne väljundvõimsus: 70 W kokku
• Maksimaalne väljundvool: kuni 5,8 A (sõltuvalt valitud pingest)
• Kaabel: Cat5 / Cat5e / Cat6, kuni 100 m
• Töötemperatuur: -40 kuni 75 °C
• Korpus: metall, IP30; paigaldus: DIN-liistule või seinale
• Kaal: 0,445 kg; värvus: sinine

Kasutusjuhend

Ühendage IPOE-173S RJ45 andmeport PoE++ PSE-ga (süstija või lüliti), kasutades Cat5/5e/6 kaablit. Seadistage esipaneeli DIP-lüliti soovitud väljundpingele (12 V või 24 V). Kasutage mitte-PoE seadme(te) toiteks alalisvoolupistikut või 4-kontaktilist klemmiplokki; jaoturi RJ45 LAN-port edastab seadmele ainult andmeid. Kahe väljundi kasutamisel jagage saadaolev võimsus kahe väljundi vahel, tagades, et nende kombineeritud tarbimine ei ületa 70 W. Hoidke kaablikorrad PSE-st 100 meetri piires, et tagada usaldusväärne toiteedastus.

Soovitused

Kasutage IEEE 802.3bt-ühilduvat PSE-d (PoE++ süstijat või lülitit), et tagada korrektne toiteläbirääkimine. Enne 12 V või 24 V valimist kontrollige ühendatud seadmete toitenõudeid ning veenduge, et jaoturi kombineeritud koormus ei ületaks 70 W. Paigaldage seade kohta, mis vastab selle töötemperatuurivahemikule, ja tagage metallkorpuse ümber piisav ventilatsioon.
