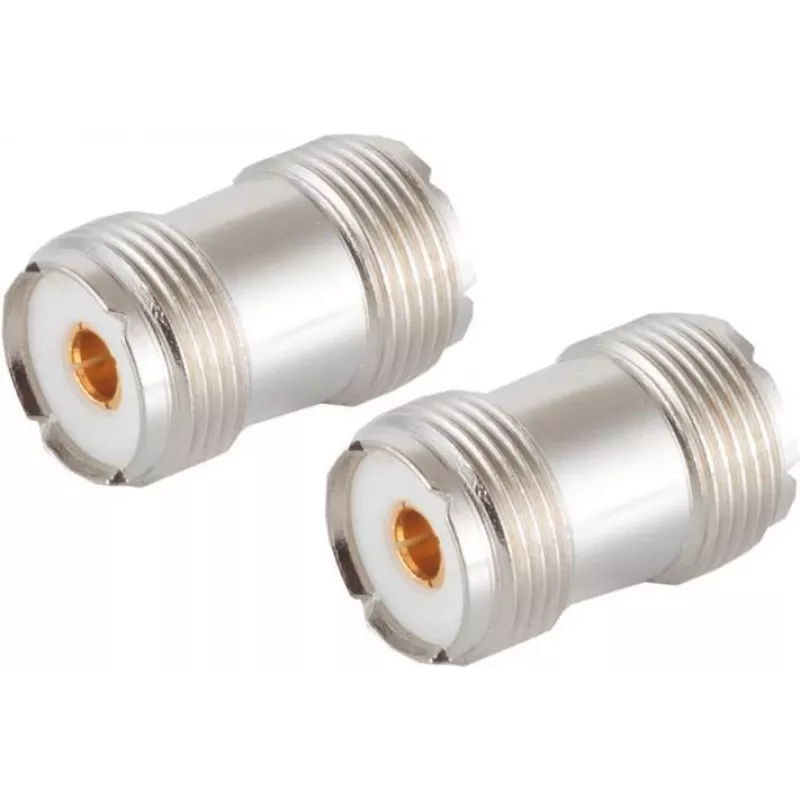

Video konnektor ShiverPeaks 98931 UHF koaksiaalne pistik audio-/video rakendustele

Video konnektor ShiverPeaks 98931 UHF koaksiaalne pistik audio-/video rakendustele on UHF (SO-239 tüüpi) koaksiaalne adapter, mis on mõeldud analoog-video- ja raadiosagedussignaalide ühendamiseks. See pakub standardset keermestatud UHF-liidest koaksiaalkaablite ja seadmete ühendamiseks videomonitoride, kaamerate ja vanema raadiosagedusseadmetega, kus on vaja UHF-otsikut. Pistik on ehitatud eesmärgiga pakkuda stabiilset mehaanilist ja elektrilist ühendust tüüpilistes AV-paigaldistes.

Eelised

See UHF koaksiaalpistik pakub lihtsat mehaanilist ühendust keermestatud liidesega, mis hoiab ära juhusliku lahtiühendumise. Selle standardsed mõõtmed tagavad ühilduvuse tavaliste UHF-isaspistikute ja seadmesisenditega, mida kasutatakse analoog-video- ja raadiosagedusseadistustes. Pistik toetab usaldusväärset signaali pidevust ja sobib välitingimustes või riiulipaigaldistes, kus on vaja vastupidavat ja hooldatavat ühendust.

Sobib

• Analoog-CCTV-kaamerate ühendamiseks monitoride ja salvestusseadmetega, mis kasutavad UHF-otsikuid
• Raadiosagedustesti seadmete või vanemate ringhäälinguseadmete ühendamiseks UHF-emaspesadega
• Koaksiaalliinide kohandamiseks või pikendamiseks vanemates audio-/videopaigaldistes
• Ajutiste või püsivate kaabel-seade ühenduste jaoks stuudio- või välitingimustes

Peamised spetsifikatsioonid

• Pistiku tüüp: UHF (emane keermestatud ühendus, SO-239 tüüpi)
• Signaali rakendus: analoog-video- ja raadiosagedussignaalid
• Kaabelliides: koaksiaalkaabli ühendus, ühilduv UHF-isaspistikuga
• Mehaanika: keermestatud ühendus turvaliseks kinnituseks
• Tüüpiline kasutuskeskkond: sise- ja kontrollitud välitingimuste paigaldised

Kuidas kasutada

Joondage isane UHF-pistik kaablil või seadmel koaksiaalse pistiku emase keermestatud avaga ja keerake päripäeva, kuni see on käsitsi pingul. Vältige mutrivõtmega üle pingutamist, et mitte kahjustada korpust või dielektrikut. Veenduge, et keskmised juhid puutuvad kokku ning et pistikul ei oleks nähtavaid deformatsioone. Pärast paigaldamist kontrollige signaali kvaliteeti ühendatud monitoril või mõõteseadmel, et õige ühendus oleks kinnitatud.

Soovitused

Parimate tulemuste saavutamiseks kasutage puhtaid, korrosioonivabasid kaabliotsi ja kontrollige pistikuid perioodiliselt kulumise või lahtiste keermete suhtes. Keskkondades, kus esineb mehaanilist pinget, tagage koaksiaalkaablile tõmbetugevdus, et vältida liigset väändemomenti UHF-pistikule. Kaasaegse varustusega integreerimisel kontrollige impedantsi ja signaali tüübi ühilduvust, kuna UHF-pistikuid kasutatakse tavaliselt vanemates analoog- ja raadiosagedusrakendustes, mitte täppis 50 Ω süsteemides.
