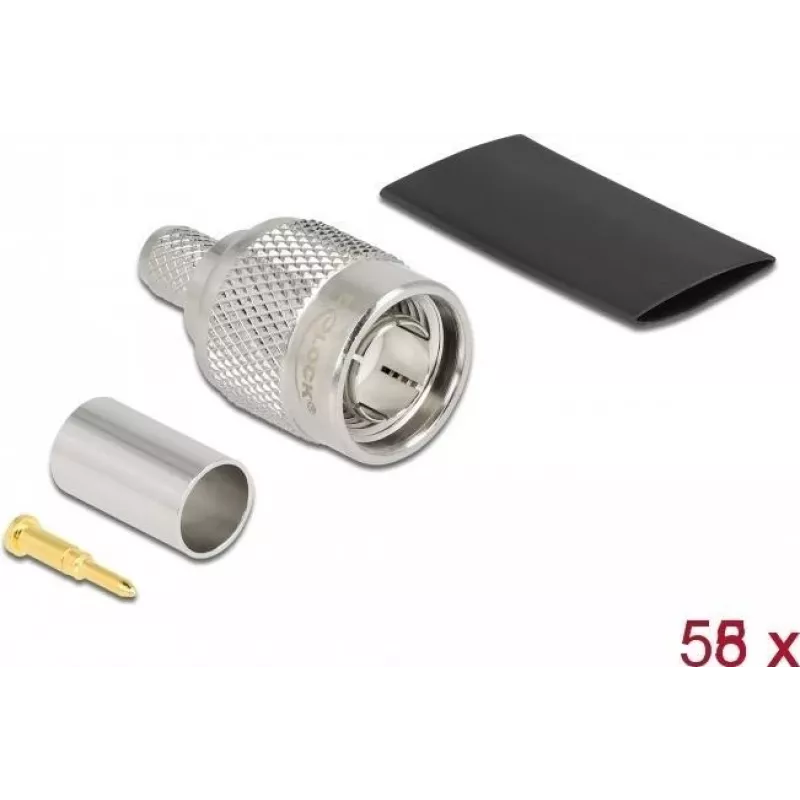

TNC-pistik pressimiseks RG-59 kaabli jaoks DeLOCK 90030

DeLOCK TNC-pistik pressimiseks RG-59 kaablitele on mõeldud usaldusväärsete ühenduste loomiseks raadiosagedussüsteemides. Sellel on iseloomulik takistus 75 Ω ja nikeldatud kontaktid. Komplekti kuuluvad sobivad kahanevad torud ühenduse kinnitamiseks ja isoleerimiseks. Igas pakendis on viis pistikut. Mõõdud: 14,5 mm (L) × 25,5 mm (S) × 14,5 mm (K).

Eelised

TNC-pistik on ette nähtud RG-59 kaabli otsastamiseks ja pakub stabiilset 75 Ω takistust RF-rakendustes. Nikeldatud kontaktid tagavad korrosioonikindluse ja stabiilse signaaliülekande. Kahanevate torude kaasamine lihtsustab paigaldamist ning parandab pressitud ühenduse mehaanilist ja keskkonnakaitset. Viie pistiku pakend pakub ühe ostu kohta mitut otsastamist.

Sobilik

Peamised tehnilised andmed

Kasutusjuhend

Valmistage RG-59 kaabel ette, eemaldades väliskesta, punutise ja dielektriku selle TNC presspistiku jaoks vajalike pikkusteni. Libistage kahanev toru kaablile enne pistiku paigaldamist. Sisestage juht ja sisemine dielektrik pista, seejärel pressige pistiku hülss vastavalt soovitatud pressimõõtudele. Pärast pressimist asetage kahanev toru ühenduse kohale ja rakendage ühtlaselt soojust, kuni see kokku tõmbub ja ühenduse tihendab.

Soovitused

Usaldusväärse RF-jõudluse tagamiseks veenduge, et eemaldamispikkused on õiged, ning kasutage RG-59 jaoks sobivat pressimistööriista ja -stantsi. Kriitilise signaalitee korral kontrollige pidevust ja takistust. Hoidke pistikuid enne paigaldamist kuivas keskkonnas, et vältida oksüdeerumist.
