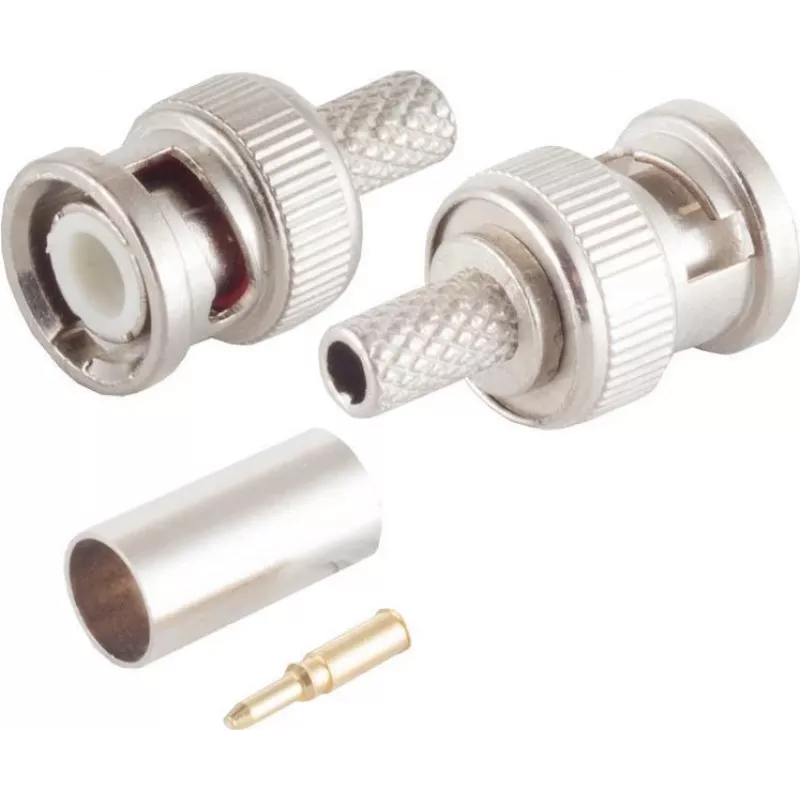

BNC videopistik ShiverPeaks 98802-1 RG59 jaoks, pressitav, 75 Ω

BNC videopistik ShiverPeaks 98802-1 RG59 jaoks on pressitav 75 Ω pistik, mis on mõeldud RG59 koaksiaalkaabli otsastamiseks video- ja valvepaigaldistes. See pakub standardset BNC liidest analoog- ja digitaalvideosignaalidele, tagades elektrilise pidevuse ja mehaanilise stabiilsuse seal, kus on vaja usaldusväärseid kaamera- ja monitoriühendusi.

Eelised

See pressitav pistik on loodud lihtsaks paigaldamiseks RG59 koaksiaalkaabliga, pakkudes ühtlast 75 Ω impedantsi, et minimeerida signaali peegeldusi ja säilitada videokvaliteet. Mehaaniline pressühendus kinnitab juhi ja varje, vähendades katkendliku kontakti ohtu ning parandades vastupidavust püsipaigaldistes. Selle BNC bajonettühendus tagab kiire ja lukustuva ühenduse, mis on laialdaselt ühilduv CCTV kaamerate, DVR-ide, monitoride ja signaalimuunduritega.

Sobib

• Valve- ja CCTV kaamerate kaabeldus
• Analoog-komposiit- ja digitaalvideosignaali ühendused
• Turvasüsteemi paigaldused ja seirejaamad
• Olemasolevate RG59 videokaabliliinide parandamine või pikendamine

Peamised tehnilised andmed

• Pistiku tüüp: BNC bajonettpistik
• Otsastusmeetod: pressitav otsastus
• Ühilduv kaabel: RG59 koaksiaalkaabel
• Iseloomulik impedants: 75 Ω
• Signaal: sobib analoog- ja digitaalvideole

Kasutamine

Valmistage ette RG59 kaabel, eemaldades väliskesta, paljastades punutise ja dielektriku selle pressitava pistiku jaoks soovitatud pikkusteni. Voltige punutis tagasi ja asetage keskmine juht kontakttihvti, seejärel lükake pistiku korpus kaabli kohale nii, et dielektrik asetseks õigesti. Kasutage pistiku suurusele vastavat pressimistööriista, et suruda kokku kinnitusrõngas ja kinnitada punutis ning kaablikest. Veenduge, et keskne kontakt on kindlalt paigas ja bajonettühendus pöördub ja lukustub sujuvalt vastaspistikusse.

Soovitused

Usaldusväärse elektrilise kontakti ja mehaanilise püsivuse saavutamiseks kasutage õige suurusega koaksiaalkoorijat ja ühilduvat pressimistööriista. Võimalusel kontrollige pärast otsastamist pidevust ja impedantsi ning vältige liigset kaabli painutamist pistiku lähedal, et säilitada signaali terviklikkus.
