VGA Video Splitter Digitus DC-59100 1280x1024 150m Must

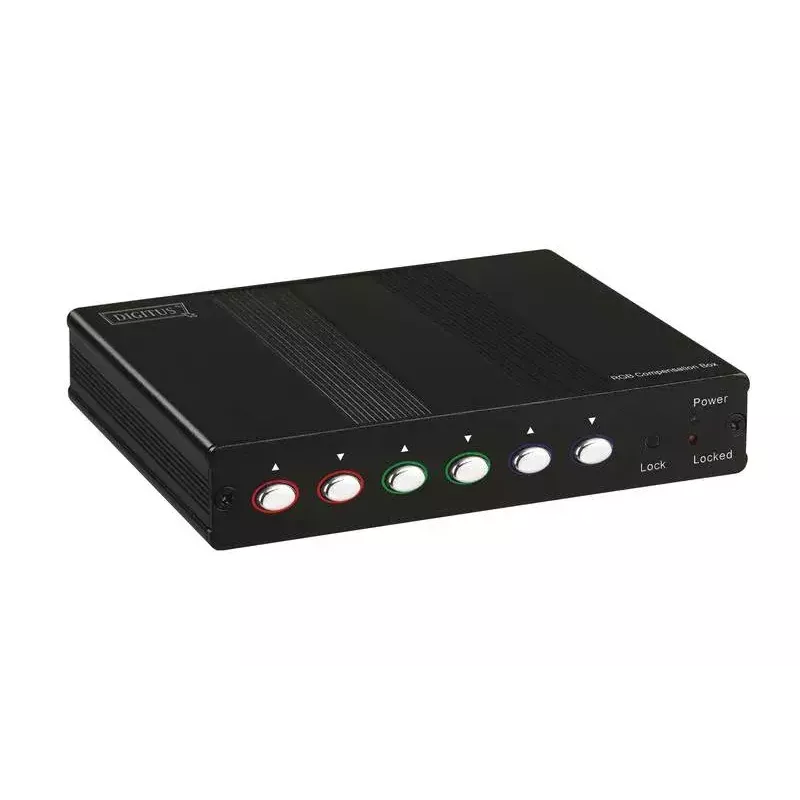

Digitus DC-59100 on kompaktne VGA kalibreerimisseade, mis on mõeldud RGB signaali viiteaja (skew delay) korrigeerimiseks video edastamisel pikkade CAT5 kaablite kaudu. Kui kaabli pikkus ületab 150 meetrit, muutub viiteaeg märgatavaks; see seade kompenseerib ajastuse erinevused, et taastada terav ja korrektselt joondatud pilt. See toetab maksimaalset eraldusvõimet 1280x1024 60 Hz juures ja on paigutatud alumiiniumkorpuses koos kaasasoleva 12 V toiteplokiga.

Eelised

Seade pakub täpset RGB video viiteaja korrigeerimist 2 ns reguleerimissammuga ja kogukorrektsiooni ulatusega kuni 62 ns. Sellel on salvestusfunktsioon seadete meeldejätmiseks ja klahvilukustusfunktsioon juhuslike muudatuste vältimiseks. Kompaktne alumiiniumkorpus ja kerge disain muudavad selle paigaldamise erinevates seadistustes lihtsaks.

Sobiv kasutamiseks

• VGA videosignaali edastamine pikkade CAT5 kaablite kaudu (üle 150 m)
• Paigaldised, mis nõuavad pildi joondamist ja ajastuse korrigeerimist
• Seadistused, kus kasutatakse ekraane eraldusvõimega kuni 1280x1024@60Hz

Peamised tehnilised andmed

• Maksimaalne eraldusvõime: 1280x1024 60 Hz juures
• Kogu viiteaja korrektsioon: 62 ns
• Viiteaja sammu juurdekasv: 2 ns
• Toide: DC 12 V / 600 mA (adapter kaasas)
• Korpuse materjal: alumiinium
• Mõõtmed (L×K×S): 130×85×29,5 mm; Kaal: 225 g

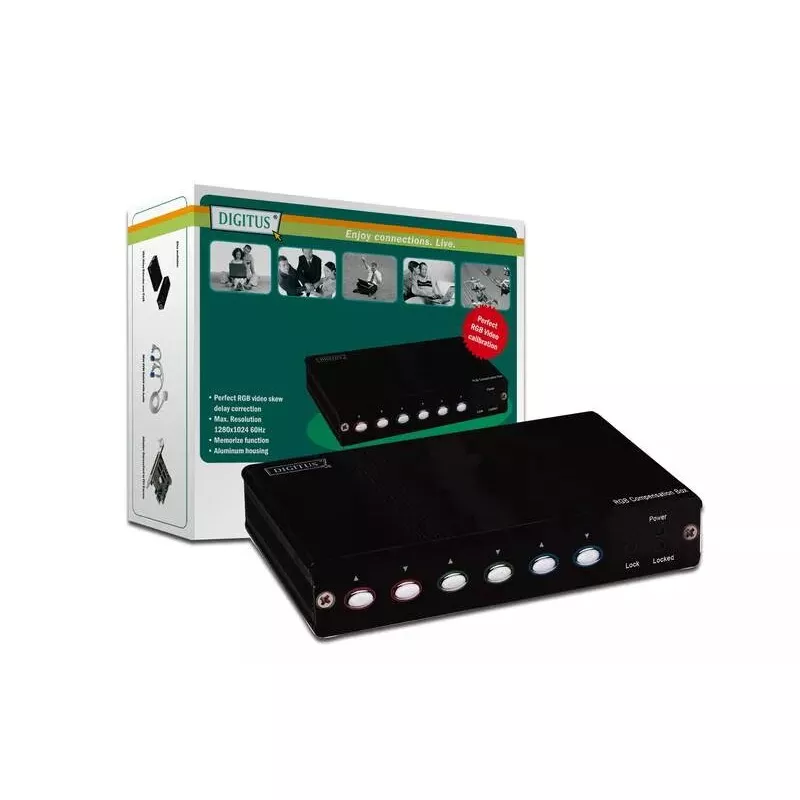

• Pakendi sisu: kalibreerimisseade, kasutusjuhend, DC 12 V/600 mA toiteadapter, 1,2 m VGA kaabel (HD DSUB 15-pin pistik-pistik)

Kasutamine

Ühendage VGA allikas sisendisse ja ekraan väljundisse, kasutades kaasasolevat VGA kaablit. Ühendage seade toitega kaasasoleva 12 V/600 mA adapteriga. Kui edastatakse CAT5 kaabliga üle 150 m, reguleerige viiteaega 2 ns sammudega, kuni pilt on terav ja värvid on korralikult joondatud. Kasutage salvestusfunktsiooni korrigeeritud seadistuste salvestamiseks ja lubage klahvilukustus soovimatute muudatuste vältimiseks.

Soovitused

Alla 150 m kaablite puhul on viiteaeg tühine ja korrigeerimine tavaliselt ei ole vajalik. Kalibreerimisel reguleerige väikeste sammudega ja kontrollige pildikvaliteeti sihtresolutsioonil 1280x1024@60Hz.
