ACT 1x2 DisplayPort 1.4 MST jaotur

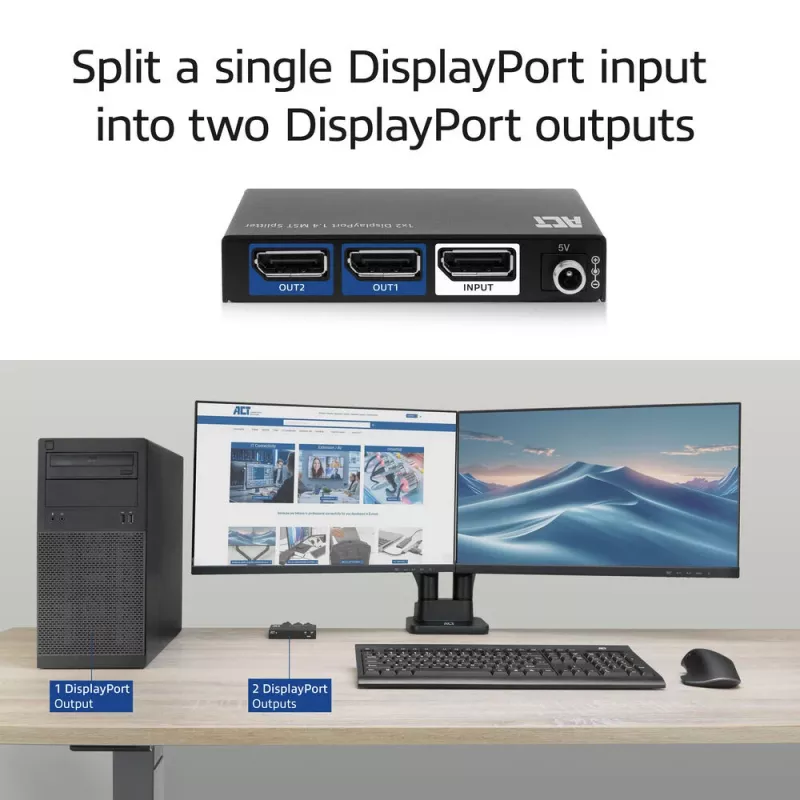

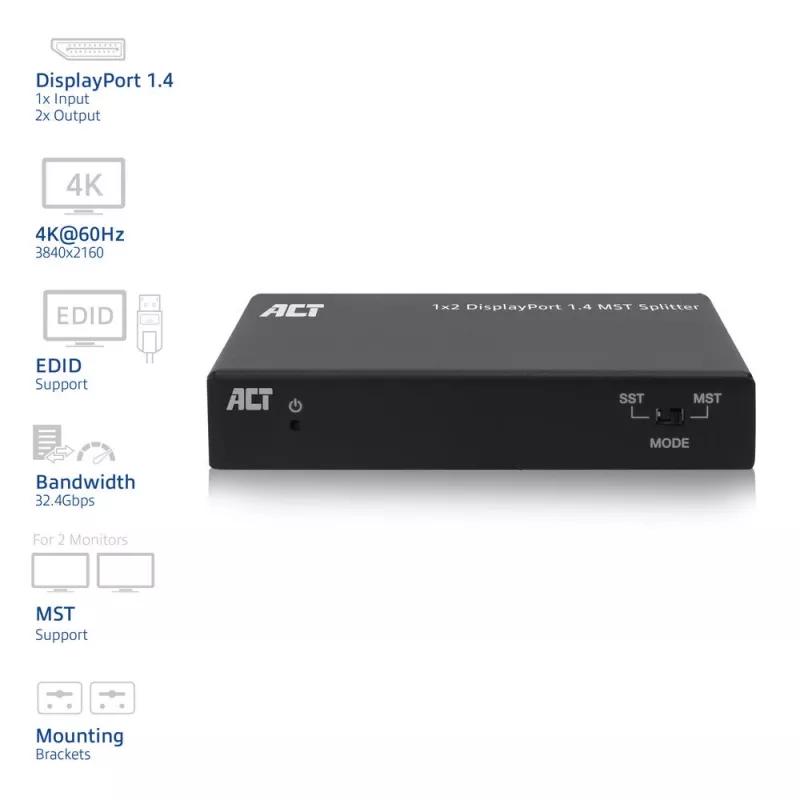

ACT 1x2 DisplayPort 1.4 MST jaotur (AC7720) jagab ühe DisplayPort‑allika kahele DisplayPort‑väljundile, toetades nii Single Stream Transporti (SST) peegeldatud kuvarite jaoks kui ka Multi Stream Transporti (MST) laiendatud töölaua jaoks. Koguribavõimsusega 32,4 Gbit/s suudab seade SST‑režiimis edastada kuni 8K@30Hz või MST‑režiimis kuni 4K@60Hz ühe kuva kohta, sõltuvalt allika võimekusest. Jaotur sisaldab EDID automaatläbirääkimist, Dual‑Mode DisplayPorti (DP++) tuge, kruvilukuga toitepistikut juhusliku lahtiühendamise vältimiseks, eemaldatavaid kinnitusklambreid paindlikuks paigaldamiseks ning 5.1 kanali heli tuge.

Eelised

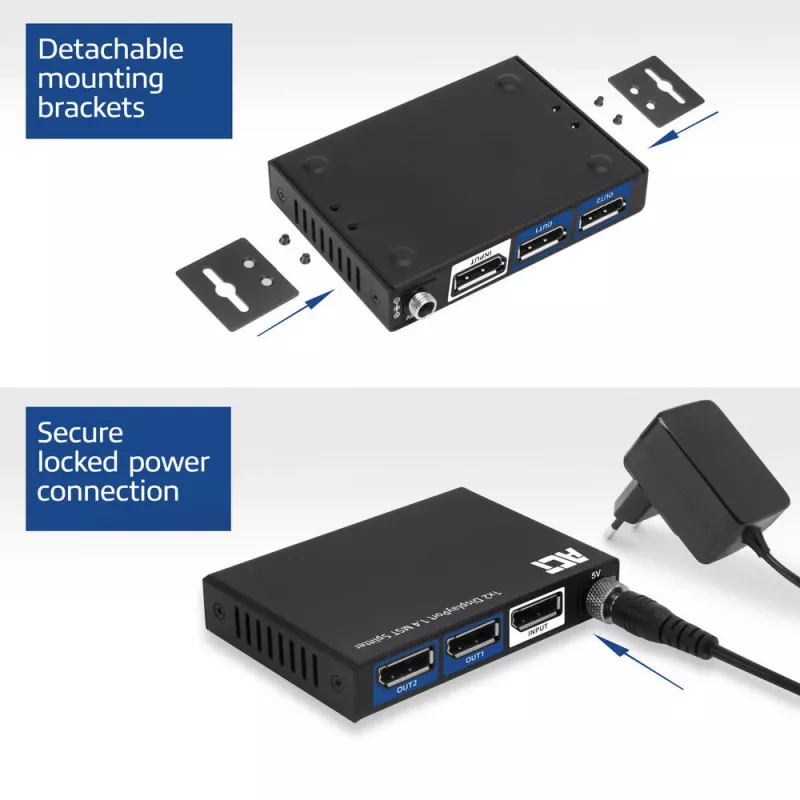

Jaotur pakub paindlikke kuvaseadistusi – peegeldamine või laiendamine –, säilitades samal ajal kõrge eraldusvõime ja värvitruuduse tänu DisplayPort 1.4 ja DSC 1.2 toele. EDID läbirääkimine lihtsustab ühilduvust mitmesuguste allikaseadmete ja monitoridega. Füüsilised omadused, nagu kindel toitepistik ja eemaldatavad kinnitusklambrid, muudavad seadme sobivaks nii laua‑ kui ka püsipaigaldistesse.

Sobib

Kui see ei pruugi sobida

Maksimaalne eraldusvõime ja värskendussagedus kuvari kohta sõltuvad allika koguribavõimsusest ja aheldatud kuvarite arvust; kõik allikaseadmed ei toeta MST‑režiimis 4K@60Hz kuvari kohta. Jaotur kasutab DisplayPort‑ühendusi; HDMI‑ või DVI‑kuvarite ühendamiseks peate kasutama passiivset DP‑HDMI/DVI adapterit ja veenduma, et allikas toetab Dual‑Mode DisplayPorti (DP++).

Peamised spetsifikatsioonid

Kuidas kasutada

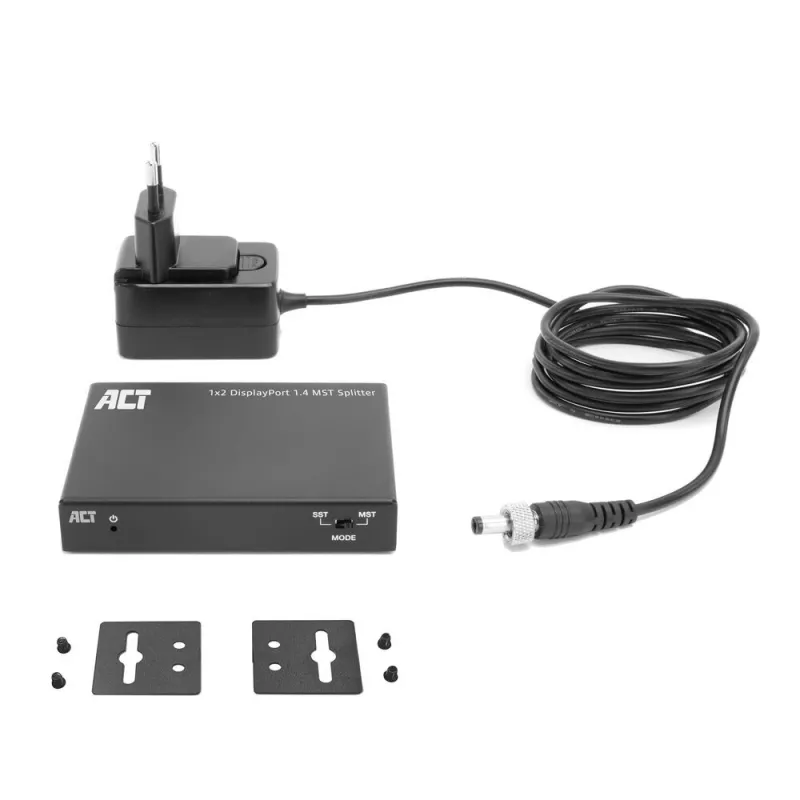

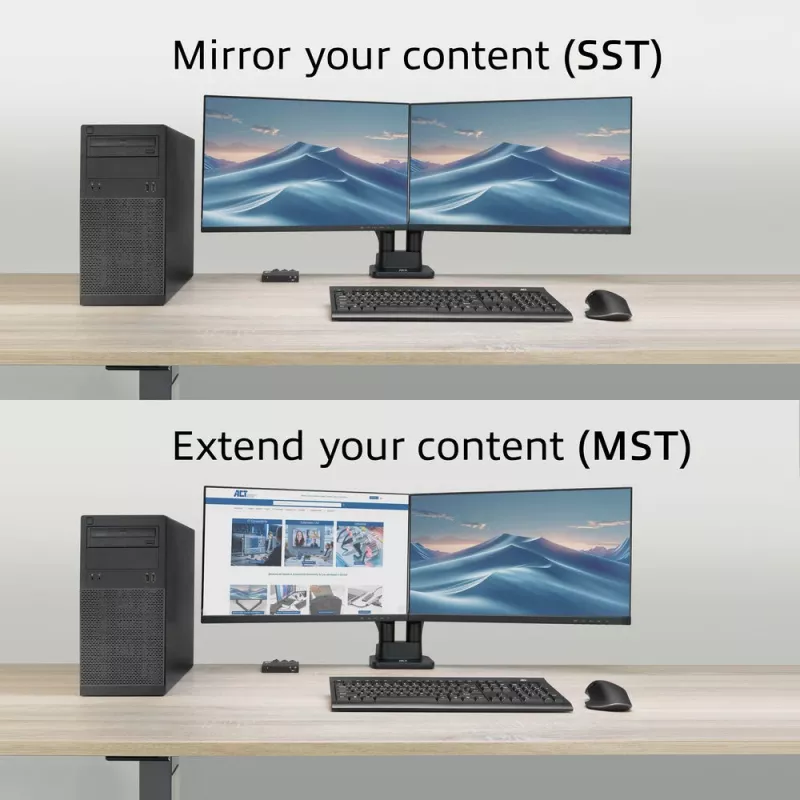

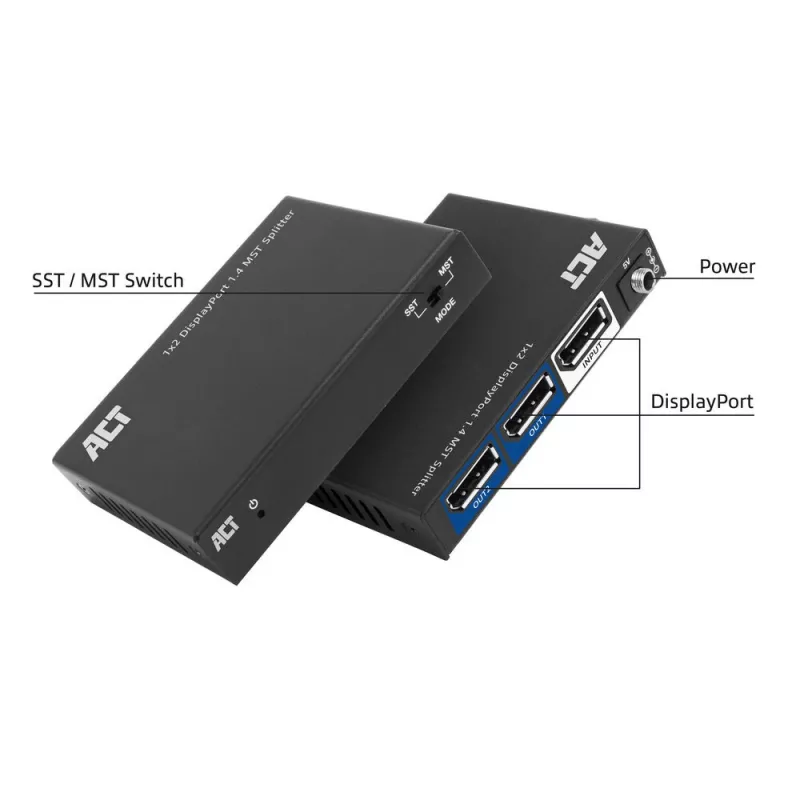

Ühendage oma allikaseadme DisplayPort‑väljund jaoturi sisendisse, seejärel ühendage kuni kaks DisplayPort‑monitori jaoturi väljunditesse. Valige SST‑režiim sama pildi peegeldamiseks mõlemal kuvaril või MST‑režiim töölaua laiendamiseks mõlemale ekraanile, kasutades režiimilülitit. Kui soovite ühendada HDMI‑ või DVI‑monitori, kasutage passiivset DisplayPort‑HDMI/DVI adapterit ja veenduge, et allikas toetab DP++. Kinnitage toitekaabel kruvilukuga pistiku abil ja paigaldage jaotur vajadusel eemaldatavate klambritega. Kui ahelastate täiendavaid DisplayPort‑monitore, ühendage need jaoturi läbiva ahela väljundi kaudu ning arvestage, et saadaolev ribavõimsus jagatakse kuvarite vahel.

Mida enne ostmist kaaluda

Soovitused

Parimate tulemuste saamiseks laiendatud töölauaga (MST) kasutage DisplayPort 1.4 väljundi ja piisava ribavõimsusega allikat; kõrge eraldusvõimega sisu peegeldamisel lülituge SST‑režiimile, et saavutada kuni 8K@30Hz. Veenduge, et kaablid ja adapterid oleksid DisplayPort 1.4 sertifikaadiga, et säilitada signaali terviklikkus.
