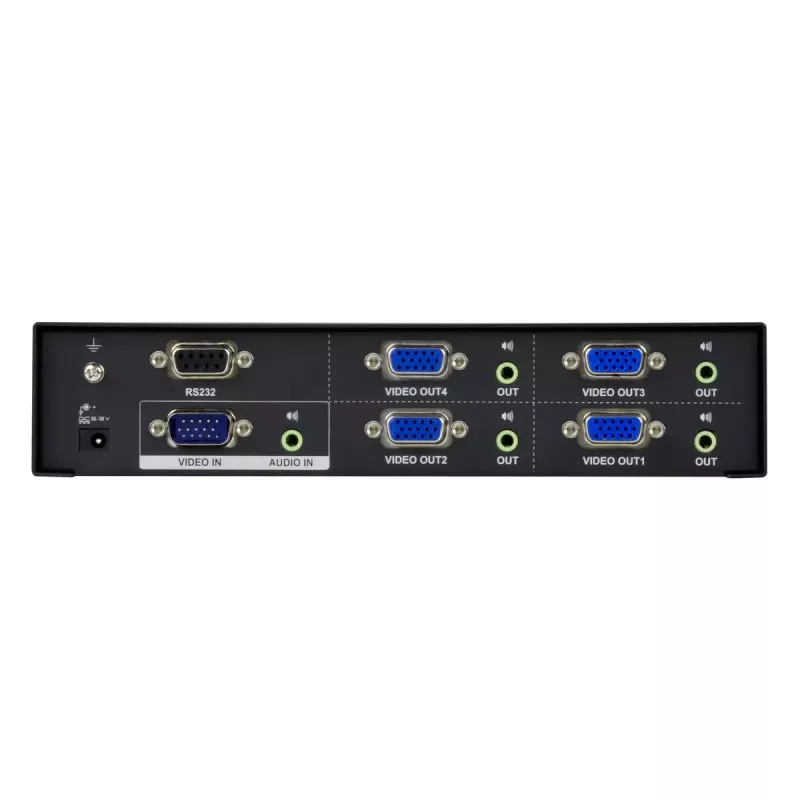

Video Splitter VGA ATEN VS0104

ATEN VS0104 4-pordiline VGA-jagur heliga jaotab ühe VGA-video ja stereoheli signaali neljale eraldi ekraanile, pakkudes samal ajal igale väljundile sõltumatut helijuhtimist. See toetab video ribalaiust kuni 450 MHz ja eraldusvõimet kuni 1920 x 1440 ning sisaldab sisseehitatud RS-232 porte jadajuhtimiseks kontrolleri või arvuti abil. Kompaktne, kerge metallkorpus ja neli VGA-väljundporti muudavad seadme sobivaks integreeritud AV-süsteemides, kus on vaja usaldusväärset mitme ekraani jaotust.

Eelised

VS0104 pakub kvaliteetset VGA-video jaotust laia 450 MHz ribalaiusega ja toega 1920 x 1440 eraldusvõimele. See pakub sõltumatut stereoheli juhtimist iga väljundi kohta ja RS-232 jadajuhtimist integreerimiseks automaatikasüsteemidega. Seade on kompaktne ja kerge, toetab kaskaadühendust kuni kolmel tasemel, et laieneda kuni 64 ekraanile, ning ühildub tavaliste VGA-ekraanidega.

Sobib

• Konverentsiruumid ja koosolekuruumid
• Koolitusasutused ja klassiruumid
• Mitme ekraaniga ringhääling ja digitaalsed sildid
• Esitlused ja ettevõtte AV-seadistused

Peamised tehnilised andmed

• Mudel: ATEN VS0104 (MPN: VS0104)
• Video pordi tüüp: VGA
• Väljundite arv: 4
• Maksimaalne eraldusvõime: 1920 x 1440
• Video ribalaius: kuni 450 MHz
• Heli: stereoheli tugi koos sõltumatu väljundjuhtimisega
• Juhtimine: RS-232 jadapordid väliseks juhtimiseks
• Mõõtmed: 76.1 x 200 x 44 mm
• Kaal: 0.68 kg
• Värv: Must

Kasutamine

Ühendage VGA- ja heliallikas VS0104 sisendpistikutesse, seejärel ühendage kuni neli VGA-ekraani väljundportidesse. Lülitage seade sisse ja vajadusel kasutage RS-232 liidest, et konfigureerida või juhtida jagurit ühilduva kontrolleri või arvuti kaudu. Kaskaadühenduse korral ühendage täiendavad VS0104 seadmed vastavalt tootja kaskaadjuhistele, et suurendada ekraanide arvu, säilitades samal ajal signaali kvaliteedi.

Soovitused

Optimaalse videokvaliteedi tagamiseks kasutage kvaliteetseid VGA-kaableid ja hoidke kaablite pikkus soovitatud piirides. Mitme seadme kaskaadühenduse korral kontrollige RS-232 juhtmestikku ja katsetage iga taset järjest, et tagada stabiilne töö kõigi ühendatud ekraanide korral.
