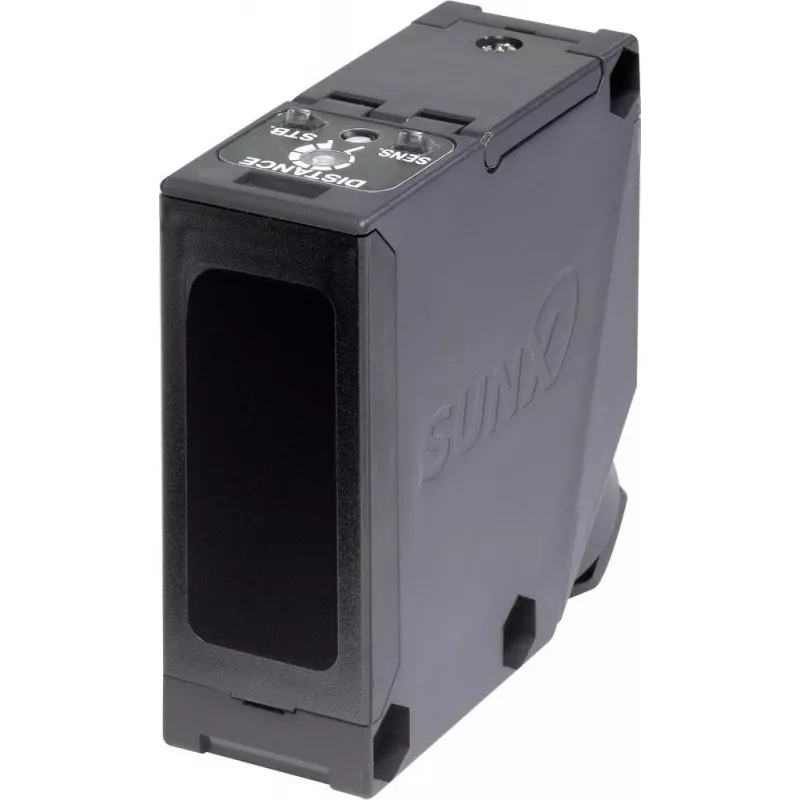

Valgusandur Panasonic EQ511 (seeria EQ500) — triangulatsioonvalgusandur, tuvastusulatus 2,5 m

Panasonic EQ511 on EQ500-seeria triangulatsioonvalgusandur, mille tuvastusulatus on 2,5 m. Andur kasutab optilist triangulatsioonipõhimõtet kauguse mõõtmiseks ja objektide olemasolu tuvastamiseks ilma kontaktita. Selle kompaktne kuju ja etteaimatav tuvastusulatus muudavad selle sobivaks integreerimiseks automatiseeritud süsteemidesse täpseks asendituvastuseks ja kohaloleku jälgimiseks tootmis-, pakendamis- ja käsitsemisrakendustes.

Eelised

Triangulatsioonikonstruktsioon tagab usaldusväärse lühikese kuni keskmise ulatusega kauguse mõõtmise, mille puhul pinnapeegelduse mõju on väiksem võrreldes lihtsate läviväärtusega valgusanduritega. Selgelt määratletud 2,5 m tuvastusulatus lihtsustab süsteemi projekteerimist ja joondamist. Kompaktne konstruktsioon võimaldab paigaldamist piiratud masinaaladele ja hõlpsat monteerimist olemasolevatesse juhtimisarhitektuuridesse. Väljundomadused ja reaktsioonikiirus sobivad tüüpiliste tööstusautomaatika tsüklitega.

Sobib

• Kontaktivaba kauguse mõõtmine tootmisliinidel
• Objektide olemasolu ja asendi tuvastamine korje-ja-paigutussüsteemides
• Integreerimine konveierite ja materjalikäitluse juhtimisse
• Kõrguse või nivoo tuvastamine, kus eelistatakse optilist triangulatsiooni

Peamised tehnilised andmed

• Tuvastamispõhimõte: optiline triangulatsioon kauguse mõõtmiseks
• Maksimaalne määratud tuvastusulatus: 2,5 m
• Kuju: kompaktne tööstuslik andurikorpus, mis sobib masina külge kinnitamiseks
• Kavandatud kasutus: kontaktivaba kauguse ja kohaloleku tuvastamine automaatikas
• Reaktsiooniomadused: sobivad tüüpiliste tööstuslike tsükliaegade ja juhtimisahela integreerimisega

Kasutamine

Paigaldage andur stabiilsele kinnituspinnale, suunatuna sihtpiirkonna poole, tagades, et optiline telg on takistusteta ja suunatud objekti tuvastustsooni 2,5 m ulatuses. Ühendage andur juhtsüsteemiga, järgides tootja elektrilise liidese ja juhtmestiku tavasid. Kalibreerige asend ja tundlikkus vastavalt konkreetse sihtpinna ja ümbritseva valguse tingimustele ning kontrollige reaktsiooni testobjektidega kogu eeldatava töökauguse ulatuses.

Soovitused

Paigutage andur nii, et minimeerida otsest kokkupuudet intensiivsete ümbritseva valguse allikatega ja peegeldustega, mis võivad mõjutada triangulatsiooni täpsust. Kasutage sobivaid kinnituskambreid või kinnitusvahendeid jäiga joonduse säilitamiseks ning teostage kohapealne kalibreerimine pärast mehaanilist paigaldamist ja pärast igat sihtmärgi tüübi või töökauguse muutust.
