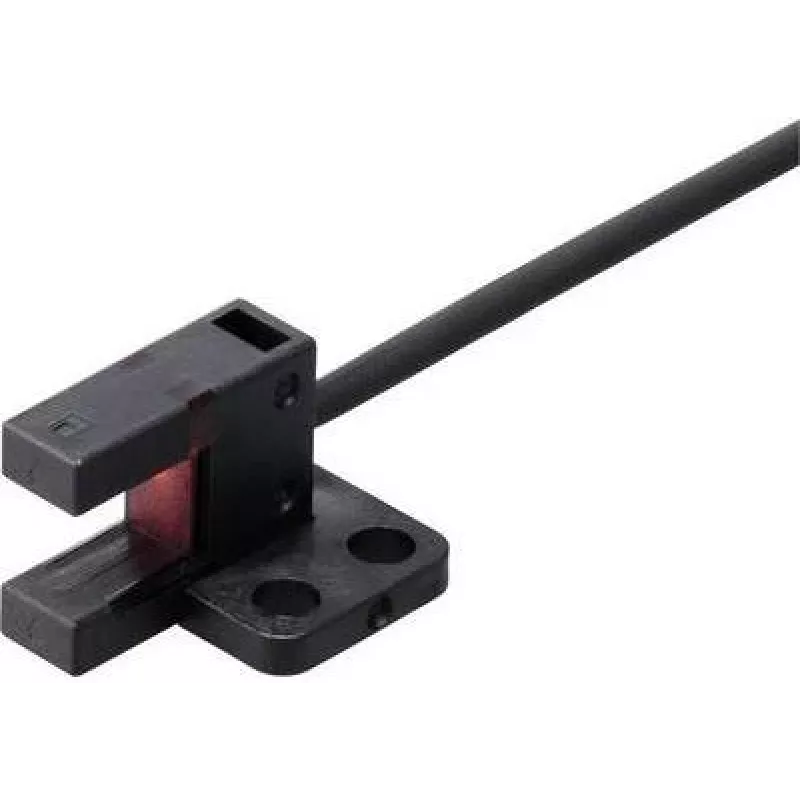

Fotoelektriline kahvelsensor Panasonic PM-F45-P, F-tüüp, 5–24 V DC, hele/tume lülitus

Panasonic PM-F45-P on kompaktne F-tüüpi fotoelektriline kahvelsensor, mis on mõeldud kontaktivabaks tuvastamiseks ja asendi määramiseks automaatika- ja pakendamisrakendustes. Toitepingega 5–24 V DC võimaldab sensori kahvelkuju usaldusväärselt tuvastada väikeseid detaile, sildi servi või lindi servi ilma füüsilise kontaktita. See toetab nii hele- kui ka tumelülitusrežiimi, et sobituda erinevate tuvastustingimuste ja süsteemiloogikatega.

Eelised

Kahvelkujuline optikatee tagab kitsaste või õhukeste objektide stabiilse tuvastamise, hoides joondamise lihtsa ja korratavana. Lai toitepinge ühilduvus (5–24 V DC) võimaldab integreerimist erinevate juhtimissüsteemidega. Nii hele- kui ka tumelülitusrežiimi saadavus pakub paindlikkust kasutamiseks peegeldavate või läbivate sihtmärkide ning erineva signaali polaarsusega. Kompaktne suurus minimeerib jalajälje ja hõlbustab paigaldamist kitsastesse kohtadesse konveiersüsteemidel ja montaažijaamades.

Sobib

• Väikeste mehaaniliste osade kontaktivabaks tuvastamiseks koosteliinidel
• Sildi serva tuvastamiseks ja lindi serva jälgimiseks pakendusmasinates
• Asendi määramiseks korje-ja-paigutussüsteemides ja kontrollsüsteemides
• Õhukeste või kitsaste esemete loendamiseks või kohaloleku tuvastamiseks

Peamised spetsifikatsioonid

• Sensori tüüp: Fotoelektriline kahvel (F-tüüp)
• Toitepinge: 5–24 V DC
• Lülitusrežiimid: Valitav hele- ja tumelülitus
• Väljund: Elektrooniline lülitusväljund, mis ühildub standardsete DC-juhtsisenditega
• Tuvastusmeetod: Optiline katkestus läbi kahvliava kontaktivabaks tajumiseks
• Vormitegur: Kompaktne kahvelkorpus, mis sobib piiratud paigaldusruumidesse

Kasutamine

Paigaldage sensor nii, et sihtmärk läbib kahvliava risti optilise teljega. Tagage stabiilne mehaaniline kinnitus, et vältida liikumist, mis võiks mõjutada tuvastustäpsust. Valige sobiv lülitusrežiim (hele- või tumelülitus) vastavalt sellele, kas sihtmärk blokeerib või peegeldab valguskiirt, ning ühendage sensor juhtimisahelasse, kasutades määratud alalisvoolu toitevahemikku. Reguleerige paigaldusasendit ja vajadusel sihtmärgi tee joondamist, kuni normaalse töö ajal saavutatakse usaldusväärne lülitus.

Soovitused

Valige helelülitusrežiim rakenduste jaoks, kus peegeldava sihtmärgi kohalolek peaks põhjustama ON-väljundi; valige tumelülitus, kui kiire katkestamine objekti poolt peab käivitama väljundi. Hoidke kahvliava tolmust ja prahist puhtana ning vältige otsest kokkupuudet tugevate ümbritsevate valgusallikatega, mis võiksid tuvastamist mõjutada. Kontrollige ühilduvust oma juhtsisenditega ning tagage sobiv juhtmestiku kaitse ja filtreerimine, kui esineb elektrilist müra.
