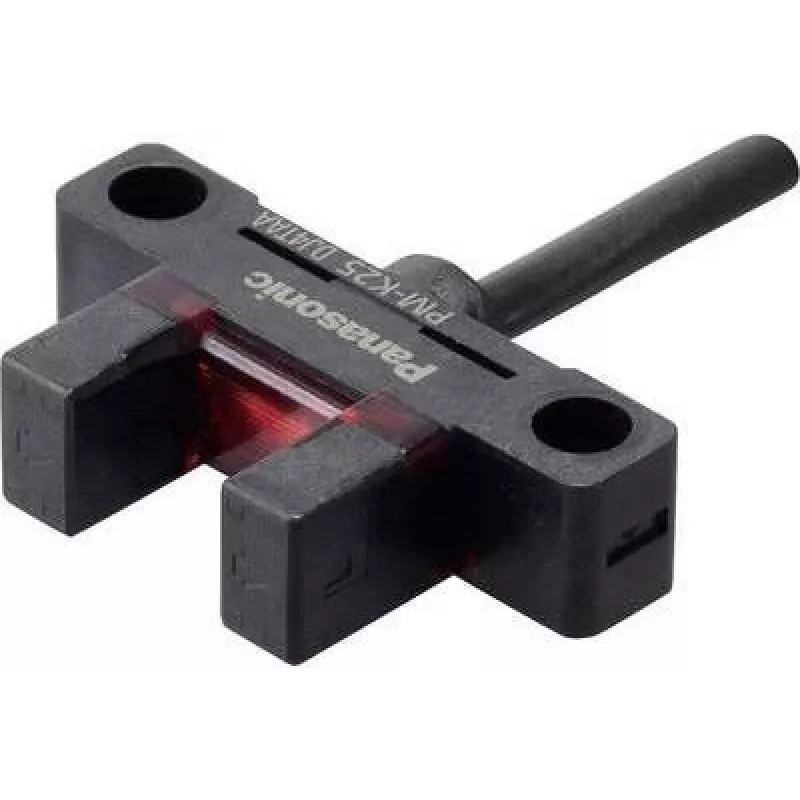

Fotoelektriline kahvelsensor Panasonic PM-K25-C3 K-tüüpi, hele/tume lülitus, 5–24 V DC

Panasonic PM-K25-C3 on K-tüüpi fotoelektriline kahvelsensor, mis on mõeldud usaldusväärseks kontaktituks objekti tuvastamiseks tööstusautomaatikas. Kahvelkujulisse korpusesse paigutatud sensor tuvastab selle tuvastuspilu läbivate objektide katkemise või olemasolu. See toetab nii heledal kui ka tumedal lülitamise režiimi ning aktsepteerib laia toitepinge vahemikku 5–24 V alalisvoolu, muutes selle sobivaks integreerimiseks konveiersüsteemidesse, korje-ja-paigaldusjaamadesse ning positsioneerimisülesannetesse.

Eelised

Kahvelkonstruktsioon tagab täpse joonduse ja korratava väikeste või kitsaste sihtmärkide tuvastamise ilma mehaanilise kontaktita. Kaks lülitusrežiimi (hele/tume) võimaldavad paindlikku konfigureerimist, et sobituda erinevate objektide värvide ja pinnaviimistlustega. Lai tööpinge vahemik pakub ühilduvust erinevate masinate juhtimissüsteemidega ja vähendab vajadust täiendava võimsusmuundamise järele. Kompaktne konstruktsioon lihtsustab paigaldamist piiratud ruumiga asukohtades.

Sobib

• Konveierobjektide loendamiseks ja olemasolu tuvastamiseks
• Asendi tuvastamiseks korje-ja-paigaldus- või robot-haaratseadmetes
• Lamedate, õhukeste või läbipaistvate detailide tuvastamiseks, mis läbivad kahvlit
• Integreerimiseks masinnägemis- või kvaliteedikontrolli päästikusüsteemidesse

Peamised spetsifikatsioonid

• Tuvastustüüp: kahvel-stiilis fotoelektriline sensor (läbikiire konfiguratsioon)
• Lülitusrežiimid: heledal (hele) ja tumedal (tume) lülitamine valitav
• Toitepinge: 5–24 V alalisvool
• Väljundtüüp: diskreetne lülitusväljund, mis sobib PLC või kontrolleri sisenditele
• Kinnitus: kahvelkorpus objekti läbimiseks tuvastuspilu kaudu
• Tuvastusmeetod: kontaktitu optiline katkemine

Kuidas kasutada

Paigaldage sensor nii, et tuvastatav objekt läbiks usaldusväärselt tuvastuspilu. Valige sobiv lülitusrežiim (hele või tume) vastavalt objekti kontrastsusele ja pinnaomadustele ning ühendage sensor juhtimissüsteemiga, kasutades määratud alalisvoolu toitevahemikku. Reguleerige joondust, et tsentreerida sihtmärk kahvli sees järjepidevaks tuvastamiseks. Kontrollige lülituskäitumist esinduslike detailidega ning reguleerige juhtmeid ja kinnitust vajadusel, et vältida valehäireid ümbritsevast valgusest või lähedalasuvatest peegeldavatest pindadest.
