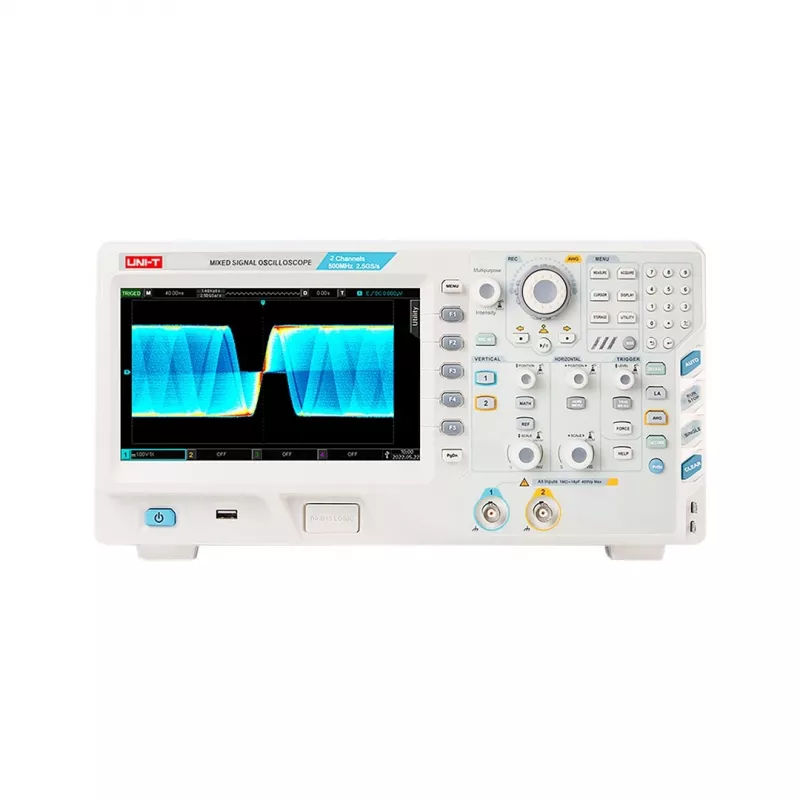

UNI-T UPO3352E Ostsilloskoop 350 MHz 2-kanaliline 2.5 GSa/s

UNI-T UPO3352E on suure jõudlusega digitaalostsilloskoop, millel on 350 MHz ribalaius ja 2 analoogkanalit. Reaalajas diskreetimissagedusega 2.5 GSa/s (üks kanal) ja sügava mäluga 250 Mpts jäädvustab see üksikasjalikke lainekujusid täiustatud analüüsiks. 8-tolline TFT LCD-ekraan eraldusvõimega 800x600 tagab selge visualiseerimise. Ideaalne professionaalsetele inseneridele ja tehnikutele teadus- ja arendustegevuses, hariduses ja teeninduses.

Eelised

Kõrge ribalaius ja diskreetimissagedus võimaldavad kiirete signaalide täpset mõõtmist. Suur mälumaht võimaldab pikaajalist jäädvustamist. Ulatuslikud päästiku- ja dekodeerimisvõimalused lihtsustavad jadasiini analüüsi. Tugev ühenduvus USB- ja LAN-liideste kaudu.

Sobib kasutamiseks

• Süsteemidisain ja silumine
• Toiteelektroonika analüüs
• Autoelektroonika testimine
• Hariduslaborid

Peamised tehnilised andmed

• Ribalaius: 350 MHz
• Analoogkanalid: 2
• Reaalajas diskreetimissagedus: 2.5 GSa/s (üks kanal), 1.25 GSa/s (kaks kanalit)
• Mälumaht: 250 Mpts (üks kanal), 125 Mpts (kaks kanalit)
• Lainekuju jäädvustamise kiirus: 1 000 000 wfms/s (segmenteeritud jäädvustus)
• Ekraan: 8-tolline TFT LCD, 800x600 pikslit
• Vertikaalne eraldusvõime: 8-bit
• Vertikaalne tundlikkus: 1 mV/div kuni 20 V/div
• Ajavahemik: 1 ns/div kuni 1000 s/div
• Sisendtakistus: 1 MΩ ±1% || 18 pF ±3 pF
• Tõusuaeg: <1.1 ns
• Päästiku tüübid: serv, impulss, väike, aken, N-serv, viivitus, aegumine, seadistus/hoidmine, kalle, video, kood, kestus, jada
• Liidesed: USB Host, USB Device, LAN, AUX Out
• Mõõtmisfunktsioonid: 34 automaatset mõõtmist
• Jadasiini dekodeerimine: RS232/UART, I2C, SPI, CAN, LIN
• Toiteallikas: 100-240 V AC RMS, 50/60 Hz

Soovitused

Põhjaliku signaalanalüüsi jaoks kasutage ühilduvaid sondi ja tarvikuid. Täpsete mõõtmiste tagamiseks kalibreerige seade korralikult.
