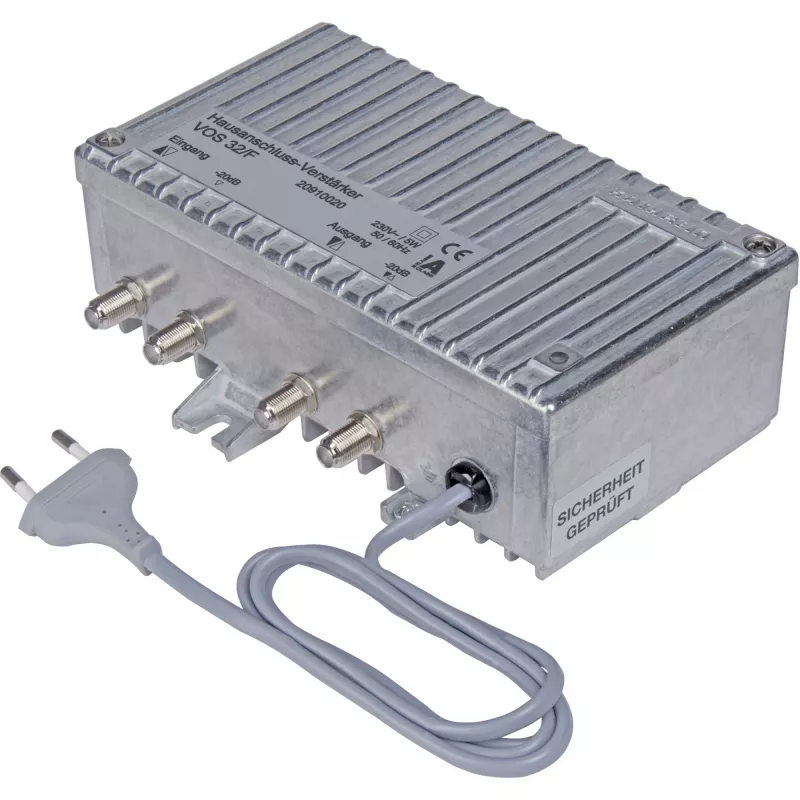

TV signaalivõimendi Kathrein VOS 32/F

Kathrein VOS 32/F on majasisene jaotus-TV signaalivõimendi, mis on loodud stabiilsete, kõrgetasemeliste digitaal- ja analoogsignaalide edastamiseks laias sagedusvahemikus. See toetab allavoolu sagedusi vahemikus 47 (või 85) kuni 862 MHz, pakub valitavat tagasikanali võimalust ja sellel on F-tüüpi pistikud hõlpsaks integreerimiseks koaksiaalpaigaldistesse. Kompaktne seade ühendab mõõduka energiatarbe mehaanilise vastupidavusega, sobides seinale või mastile paigaldatavaks jaotusrakenduseks.

Eelised

Võimendi pakub valitavaid võimendussätteid (26 dB või 32 dB) ning pidevalt reguleeritavat väljundtaset ja tasandust, et kohaneda erinevate kaabliteede ja abonentide nõuetega. See töötab väikese energiatarbega (u 5 W) ja säilitab kõrge töötaseme 102 dBµV juures 60 dB CTB/CSO korral, tagades hea kandesageduse ja müra suhte. F-tüüpi pistikud tagavad ühilduvuse tavaliste koaksiaalpaigaldistega ning valikuline tagasikanal võimaldab kahesuunalisi süsteeme seal, kus see on vajalik.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage Kathrein VOS 32/F kuiva, ventileeritavasse kohta koaksiaalsisendi lähedusse. Ühendage sissetulev antenni- või jaotussisend sisend-F-pistikusse ja suunake väljundid abonendiliinidele, kasutades F-pistikuid. Valige vajalik võimendus (26 dB või 32 dB) ning reguleerige taset ja tasandust, et kompenseerida kaabli sumbuvust ja saavutada soovitud signaalitase abonendi pistikupesades. Kui on vaja kahesuunalist sidet, lubage ja ühendage valikuline tagasikanal vastavalt paigaldaja juhistele. Veenduge, et toitepinge on vahemikus 198–252 V, 50 Hz.

Soovitused

Parimate tulemuste saamiseks mõõtke signaalitasemed enne ja pärast paigaldamist ning viimistlege võimendus ja tasandus vältimaks ülevõimendamist või ebapiisavat signaali lõpp-punktides. Kasutage asjakohast liigpingekaitset ja järgige paigaldamisel kohalikke standardeid.
