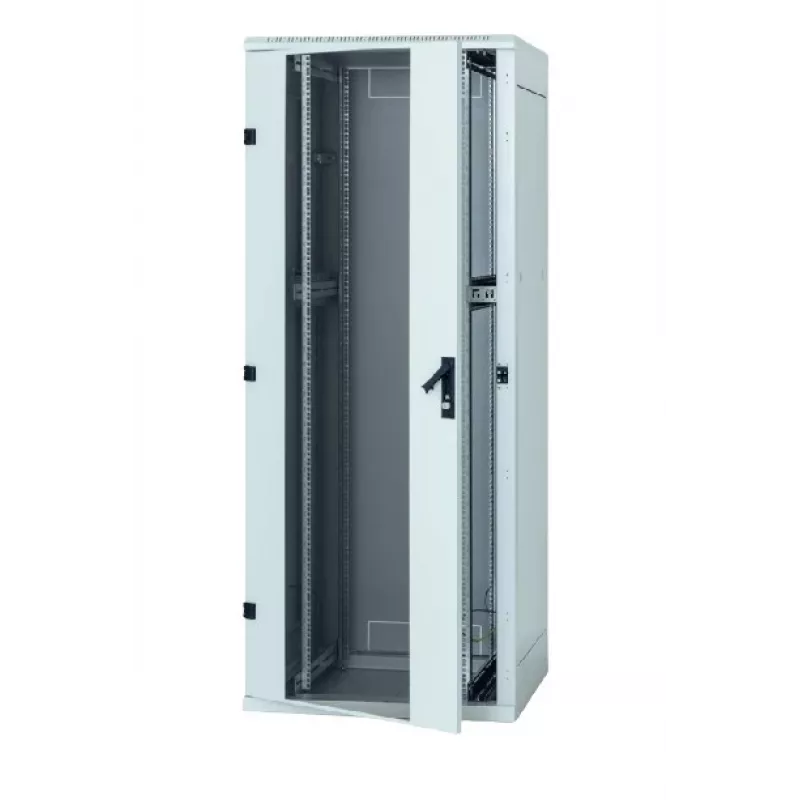

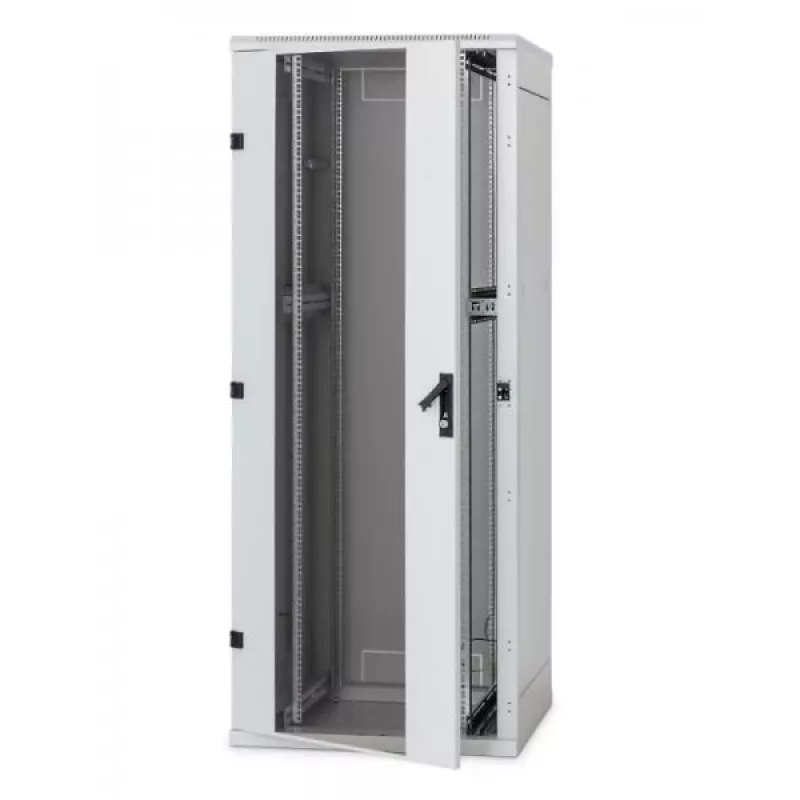

Triton RMA-42-A61-CAX-N1 rackikapp 42U eraldiseisev hall

Triton RMA-42-A61-CAX-N1 jaotuskapp 42U eraldiseisev kapp Hall

Keevitatud põrandal seisev jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg

Uus põlvkond N1 RMA põrandal seisvaid jaotuskappe kasutab uuenduslikke elemente raami konstruktsioonis, mis võimaldavad kõrgemat kandevõimet 800 kg kõigi suuruste puhul, säilitades samal ajal konstruktsiooni tugevuse.

Konstruktsiooni kõrge stabiilsus
RMA-l on töökindel keevitatud konstruktsioon. Kõrge töötluskvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Kahepoolsed uksed on varustatud pistikhüls-pistikliigenditega.

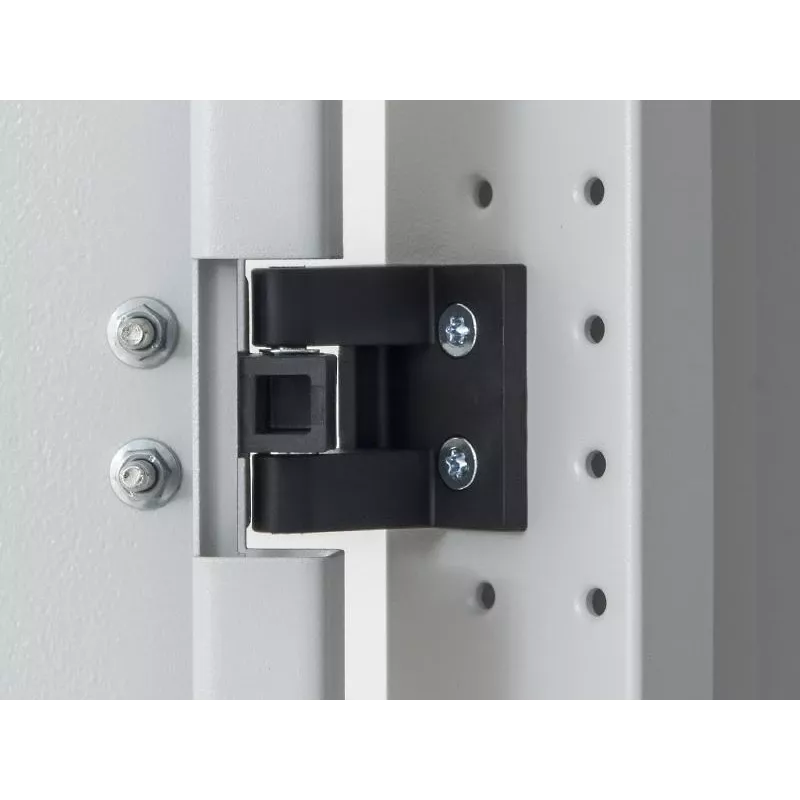

Paindlik ukse avamine
Liigendisüsteem võimaldab ust avada peaaegu 180°. Uksi saab hõlpsalt eemaldada ja ukse hinge vahetada.

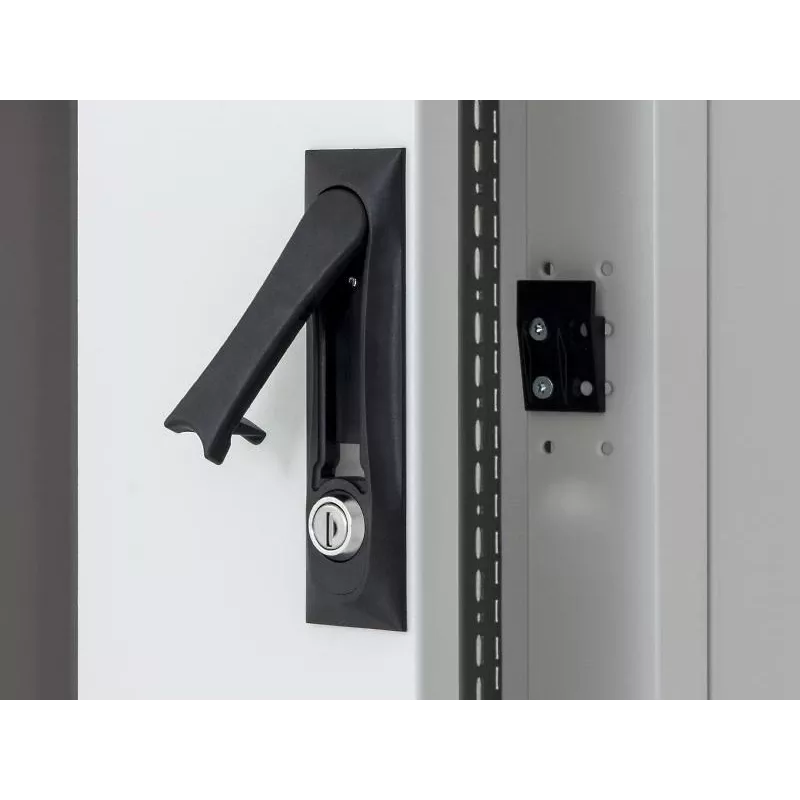

Tritoni kangikäepidemed
Me toodame ise pöörlevaid kangikäepidemeid põrandal seisvatele jaotuskappidele. Plastmoodulit (ei kuulu tarvikukomplekti) vahetades saab kasutada ka poolsilindrilist lukusüdamikku (valikuline tarvik). Patent: PUV 2013-27443

Reguleeritavad vertikaalsed kinnitussiinid
Vertikaalsed 19" raamisiinid on piiramatult reguleeritavad kapi sügavuses. See hõlbustab komponentide ja kaablihalduse paigaldamist.

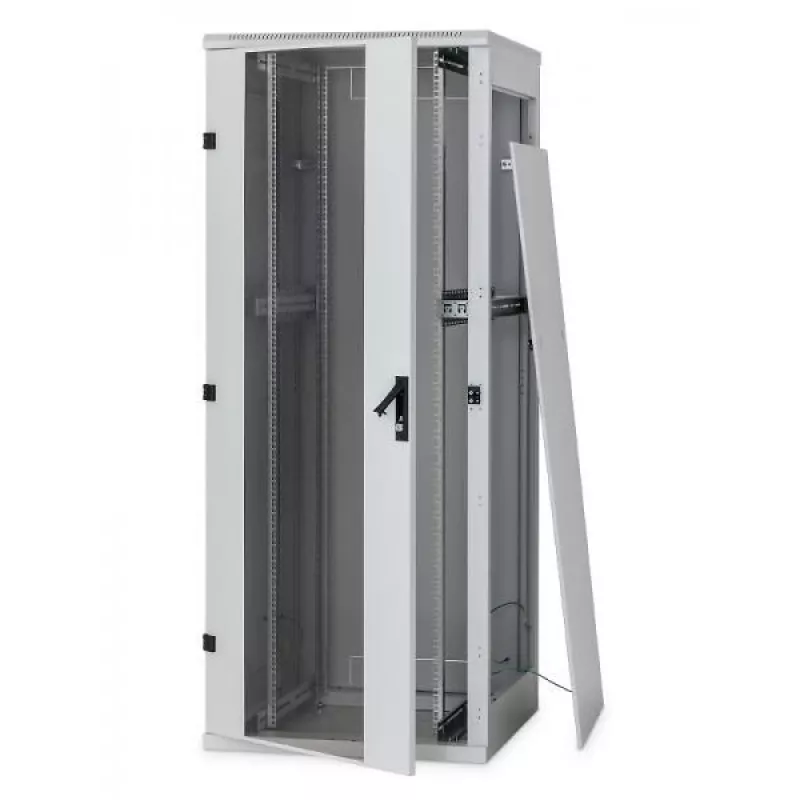

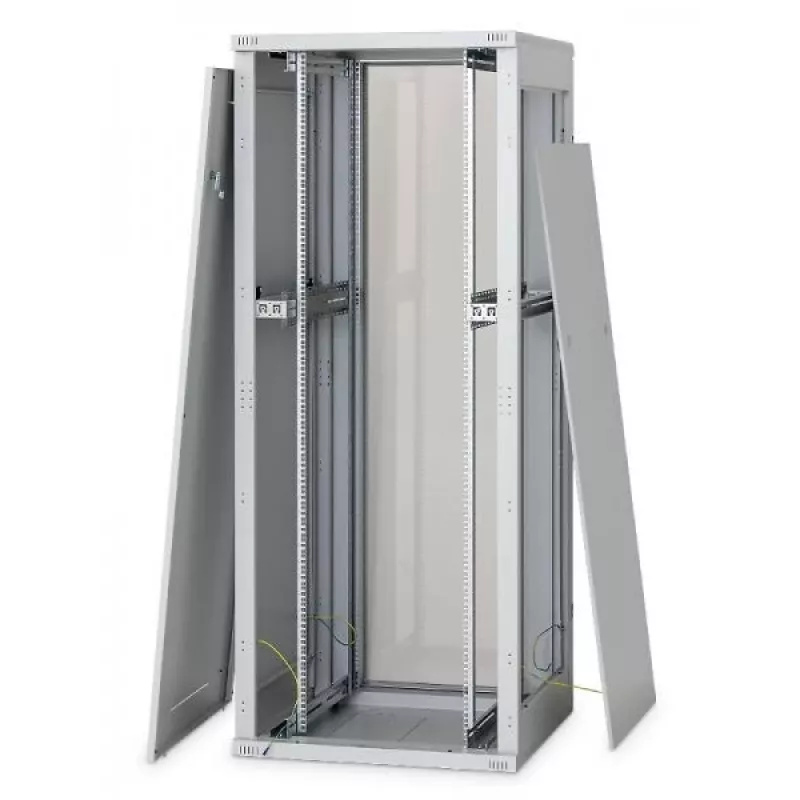

Eemaldatavad külg- ja tagapaneelid
RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, on need standardvarustuses raami külge kinnitatud võtmega ühtivate lukkudega.

Spetsiaalsed uksed ventilatsiooniseadmetele
Selle jaotuskapi tüübi jaoks saab tellida spetsiaalse täismetallist ukse ventilatsiooniseadmete RAx-CH-X0x-X3 paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon.

Väljapurgitavad paneelid
Kaablisisestused jaotuskapi tagaosas on varustatud väljapurgitavate kattetega. Tolmu eest saab neid tihendada harjaribaga. Plastikraam kaitseb kaableid vigastuste eest (mõlemad kuuluvad tarvikukomplekti).

Ava ventilatsiooniseadmele
Suur ava väljapurgitava paneeliga võimaldab Tritoni ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta.

Rattad, nivelleerimisjalad, sokkel
Jaotuskappi saab vajadusel paigaldada nivelleerimisjalgadele (osa tarvikukomplektist), kasutades valikulisi varustust soklite, rataste või raskeveorataste jaoks koos tugiraamiga.

Tagapaneel
Eemaldatavatel külg- ja tagapaneelidel on standardvarustuses samad võtmega ühtivad lukud nagu esiuksel.

Ventilatsiooniavad raamis
RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juurdevooluks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega.

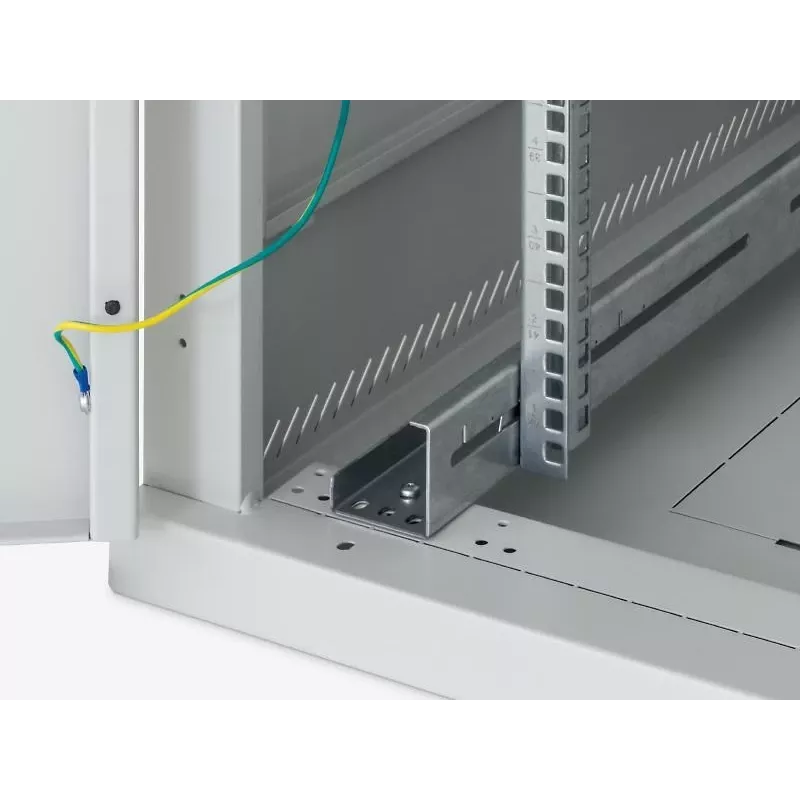

Maandus
Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele.

Paindlik raam (kehtib 800 mm laiustele jaotuskappidele)
Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitusiine 19", 21" ja 23" vahedega, sõltuvalt kasutatavast tehnoloogiast.

Keskmine paar vertikaalseid kinnitusiine
Üle 800 mm sügavuste jaotuskappide puhul tarnime standardvarustuses kolmanda paari vertikaalseid kinnitusiine, mis oma avatud profiili tõttu ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaaliinide külge, kasutades erinevaid tugesid (valikulised tarvikud).

Pöördraam
800 mm laiuseid RMA ja RZA jaotuskappe saab varustada pöördraamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" tarvikutele on 330 mm.

19" põrandal seisev jaotuskapp IP20 kaitseastmega
Jaotuskapp sisaldab 4 (sügavamatel kui 800 mm jaotuskappidel 6) reguleeritavat vertikaalset riivsiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahepoolne uks täismetallist, perforeeritud (80 % ja 86 % õhu läbilaskvus) või klaasuksega, 4 mm paksuse turvaklaasiga. Neid saab monteerida jaotuskapi esi- või tagaküljele. Üksikute uste maksimaalne lubatud koormus on 20 kg. Minimaalne pealekantav paksus on 65 µm. Need kapid on ette nähtud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed jne) on ühendatud maanduskaablitega, mis peavad olema korralikult kinnitatud ja ühendatud kogu kapi tööea jooksul. Jaotuskapi põhjas on M8 kruvi peamise maanduspunktina. Kaablisisestused väljapurgitavate katetega asuvad ülal ja all. Jaotuskapi soovitatav maksimaalne staatiline koormus on 800 kg, kui kasutatakse nivelleerimisjalgu või soklit. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasleht, plastosad, kinnitusmaterjal.

• Ukse kõrgus: 1884 mm
• Soovitatav maksimaalne koormus: 800 kg
• Tollitariifi number: 8538100090
• Värv: Must (RAL9005)
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Demonteeritav: Ei
• Kõrgus (välimine): 1970 mm
• Pakendi kõrgus: 1,970 m
• Pakendi maht: 11,820 m³
• Esiluuk: Klaasuks vasaku hingega
• Esilukse lukustus: Ühepunktiline lukustus, turvalukk
• Parempoolne külgpaneel: Täismetallist, kahe turvalukuga
• Vasakpoolne külgpaneel: Täimmetallist, kahe turvalukuga
• Tagapaneel/uks: Täimmetallist tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Turvalukk tagapaneelile
• Ukse laius: 497 mm
• Tootja nr.: RMA-42-A61-BAX-N1
• EAN vöötkood: 8595105196595
• Pakendi pikkus: 1,000 m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Saksamaa
  [email protected]
• Tootemärkus: Kapi kõrgus on määratud ilma tarvikukomplektis tarnitavate nivelleerimisjalgadeta. Nende jalgade paigaldamisel suureneb kapi paigaldusmõõde 24 kuni 35 mm võrra.
• Vertikaalsete siinide maksimaalne vahe: 917 mm
• Päritolumaa: Tšehhi Vabariik
• Pakkumisel: Ei
• Tugevalt vähendatud: Ei
• Kaal: 106,310 kg
• Pakendi laius: 0,600 m
• Kaubamärk: Tritón
• Laius: 600 mm
• Kaitseklass: IP20
• Sügavus: 1000 mm
• Kõrgusühik: 42U
