Traatühendus Keystone DeLOCK 86461

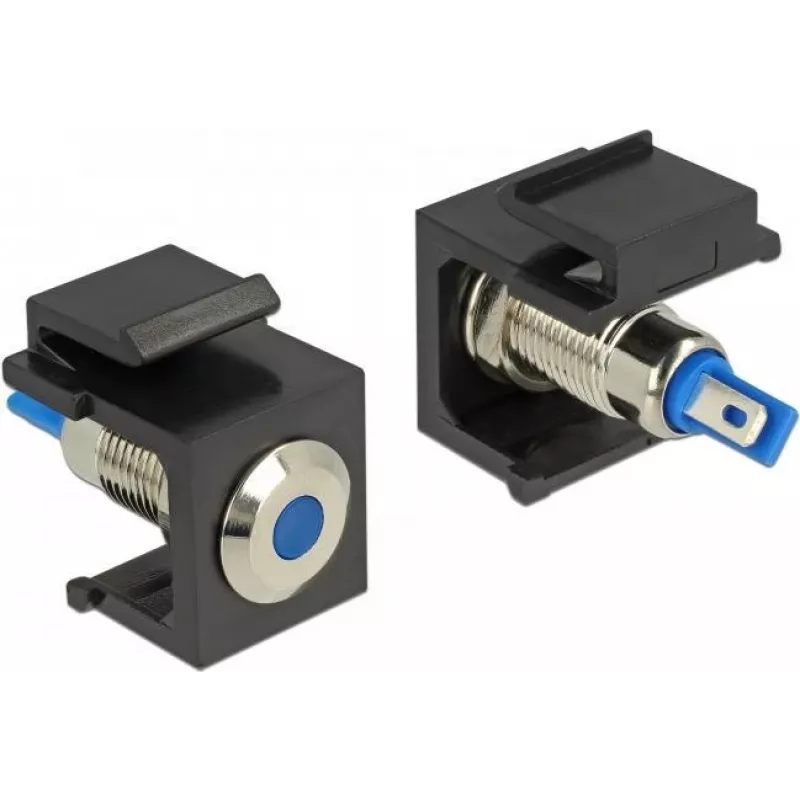

DeLOCK 86461 Keystone LED on ette nähtud paigaldamiseks korpustesse või seadmetesse erinevate tööolekute kuvamiseks. Standardiseeritud Keystone'i mõõtmete ja kompaktse vormi tõttu sobib see tüüpilistesse keystone-paneelidesse, esipaneelidesse või pinnapealsetesse kastidesse. Seade on musta, sinise ja roostevaba terase viimistlusega, töötab 6 V alalisvoolu pingega ja tarnitakse ühe tükina polükotist.

Eelised

Keystone LED pakub klõpsatavat kinnitust, mis ühildub tavaliste Keystone'i avadega, ja kompaktset jalajälge (16,3 mm × 27,3 mm × 22,3 mm). Standardiseeritud disain lihtsustab paigaldamist paneelidesse, esipaneelidesse ja pinnapealsetesse kastidesse. Kolmevärviline viimistlus tagab selge visuaalse kontrasti ja 6 V alalisvoolu nimipinge sobib madalpinge indikaatorahelatega.

Sobib

• Indikaator võrgupaneelides
• Olekusignalisatsioon esipaneelidel
• Visuaalne indikatsioon pindpaigalduskastides või korpustes

Peamised spetsifikatsioonid

• Mudel: DeLOCK 86461
• Tüüp: Keystone LED-indikaator
• Tööpinge: 6 V alalisvool
• Mõõtmed (L × S × K): 16,3 mm × 27,3 mm × 22,3 mm
• Värv/viimistlus: Must, sinine, roostevaba teras
• Pakend: 1 tk polükoti kohta
• Kategooria: Kaabelliidese ja soomuundurid

Kasutamine

Sisestage Keystone LED ühilduvasse keystone-avasse, kuni see klõpsatab paigale. Ühendage LED sobivasse 6 V alalisvoolu indikaatorahelasse, järgides seadme juhtmestikku ja polaarsust. Veenduge, et korpus või paneel võimaldab LED-le juurdepääsu tööolekute nähtavaks muutmiseks. Asendamiseks vabastage klõpsatav kinnitus ja eemaldage seade enne uue mooduli paigaldamist.

Soovitused

Enne paigaldamist kontrollige keystone'i jalajälje ja saadava sügavuse ühilduvust paneelis või korpuses. Kasutage korrektseid juhtmestamise tavasid ja veenduge, et 6 V alalisvoolu toide oleks õige, et vältida kahjustusi. Hoidke seadet kuivas keskkonnas ja käsitsege roostevaba terase viimistlust ettevaatlikult, et vältida kriimustusi.
