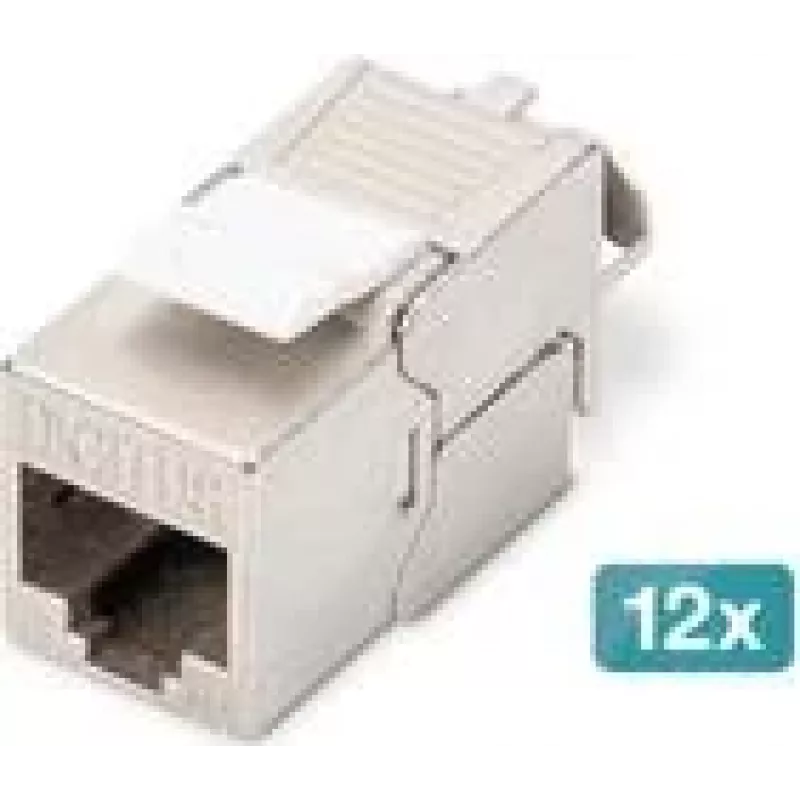

DIGITUS CAT 6A varjestatud võtmeelement, tööriistavaba, RJ-45, lame, hõbedane — 12 tk pakend

DIGITUS CAT 6A varjestatud võtmeelementide pakend 12 tk pakub kompaktset, tööriistavaba lahendust kiirete Ethernet-paigaldiste jaoks. Igal lamedal hõbedasel elemendil on RJ-45 pesa ja 360° varjestuskontakt, mis tagab usaldusväärsed varjestatud ühendused andme-, kõne- ja võrgukaabelduse jaoks. Mõeldud klõpspaigalduseks võtmeelementide seinaplaatidesse, modulaarsetesse jaotuskastidesse ja 19" jaotuspaneelidesse, toetavad elemendid CAT 6A jõudlust kuni 500 MHz ja sobivad PoE-rakendusteks.

Eelised

Tööriistavaba paigaldus LSA isolatsiooni läbistavate kontaktidega kiirendab välitingimustes kokkupanekut ja vähendab paigaldusaega, samas kui värvikodeeritud juhtmestik (EIA/TIA 568 A & B) vähendab juhtmestiku vigu. Tsingi survevalust nikeldatud korpus ja nikli- ning kullakihiga fosforpronkskontaktid tagavad töökindlad mehaanilised ja elektrilised omadused. Kompaktsed mõõtmed võimaldavad tihedat paigaldust 1U 19" paneelidesse või disainiga ühilduvatesse jaotuskastidesse ning kaasas olev tolmukaitsekork aitab hoida RJ-45 liidest puhtana.

Sobib

• Struktureeritud kaabelduseks kontorites ja serveriruumides
• Jaotuspaneelidesse ja võtmeelementide seinaplaatidesse
• PoE-toite edastuseks IP-telefonidele, traadita pääsupunktidele ja kaameratele
• Uuendus- ja välipaigaldusprojektidesse, mis nõuavad tööriistavaba ühendamist

Peamised tehnilised andmed

• Kategooria: CAT 6A, 10GBase-T, kuni 500 MHz
• Pistik: RJ-45 (8P8C), lame elemendi vormitegur
• Varjestus: 360° varjestuskontakt, metallkorpus
• Ühendus: Tööriistavabad LSA isolatsiooni läbistavad kontaktid, värvikodeeritud EIA/TIA 568 A & B jaoks
• Materjal: Tsingi survevalust korpus (nikeldatud); kontaktmaterjal fosforpronks nikli ja 0,5 μm kuldkattega
• PoE tugi: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE püsiühenduses)
• Mehaaniline: Sisestusjõud max 30 N; hoidejõud 7,7 kg pesa ja pistiku vahel; paaritustsüklid ≥ 750
• Elektriline / ohutus: Dielektriline tugevus 1000 VDC (kontakt/kontakt), 1500 VDC (kontakt/maandus)
• Temperatuurivahemik: -20 °C kuni +70 °C
• Kaabliühilduvus: Täis- ja kiudjuhid AWG 26/7 kuni 22/1; testitud AWG 22/1 paigalduskaabliga
• Lisafunktsioonid: Taassuletav intelligentne kaablihaldur, tolmukaitsekork
• Pakendi sisu: 12 võtmeelementi

Kasutusjuhend

Sisestage element ühilduvasse võtmeavasse või 19" jaotuspaneeli, kuni see klõpsatab paika. Ühendage kaabel, asetades juhid värvikodeeritud LSA isolatsiooni läbistavatesse kontaktidesse vastavalt valitud juhtmestikuskeemile (EIA/TIA 568 A või B) ja vajutage ühenduse kinnitamiseks; spetsiaalseid tööriistu pole vaja. Kasutage integreeritud tõmbekoormuse leevendust ja kaablisideme kohta kaabli kinnitamiseks ning sulgege taassuletav kaablihaldur. Paigaldage tolmukaitsekork RJ-45 pesale, kui porti ei kasutata.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetseid CAT 6A või kõrgema kategooria kaableid ja järgige EIA/TIA juhtmestikustandardeid. Vältige liigset painutamist ühenduspunkti lähedal, tagage jaotuspaneelis korralik varjestusmaandus ning kontrollige ühendatud seadmete PoE-toite eelarvet. Kontrollige regulaarselt paaritustsükleid ja vahetage elemendid, millel on märke kulumisest üle nimikasutuse.
