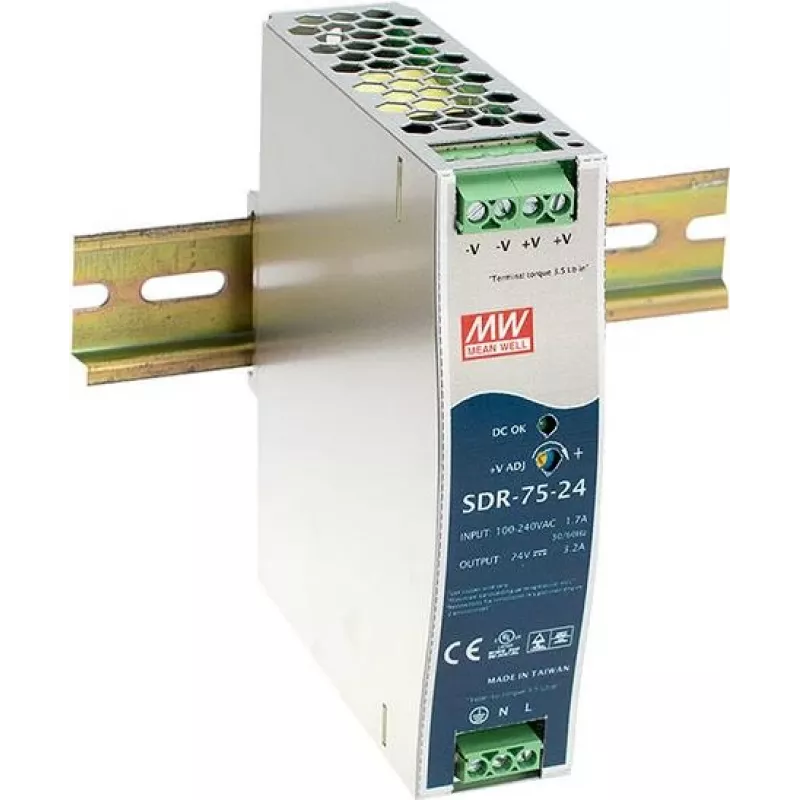

Toiteplokk MEAN WELL SDR-75-24 77W Metallik

MEAN WELL SDR-75-24 77W Metallik on kompaktne tööstuslik toiteplokk, mis annab 24V alalisvoolu väljundit pideva 77W võimsusega ja tippvõimsusega kuni 150% lühiajaliselt. Mõeldud paigaldamiseks DIN-liistule juhtkilpidesse, aktsepteerib see laia vahelduvvoolu sisendvahemikku 88 kuni 264V ning pakub kõrget energiamuundamise efektiivsust kuni 90%. Metallist korpus ja konvektsioonjahutus võimaldavad vaikset tööd ilma ventilaatoriteta, samas kui tööstuskeskkonna ohutussertifikaadid tagavad vastavuse asjakohaste standarditega.

Eelised

See toiteplokk ühendab kompaktsed mõõtmed töökindla jõudlusega: kitsas 32 mm laius võimaldab tihedat paigaldust juhtpaneelides ning 77W pidev väljund koos 150% tippkoormusega toetab nõudlikke käivitus- või sisselülitusvoolu tingimusi. Kõrge efektiivsus ja madal hajumine vähendavad soojuse teket, parandades töökindlust ja alandades ümbritseva temperatuuri pinget. Seade läbib 100% täiskoormuse sissesõidutesti ja sellel on kõrge MTBF, mis aitab kaasa pikale kasutuseale. Paigaldamine standardsetele TS-35/7,5 või 15 DIN-liistudele lihtsustab integreerimist ja hooldust.

Sobib

• Tööstusautomaatika juhtkilpidesse
• Signaali- ja sideseadmetele
• PLC- ja I/O-moodulitele
• Masina- ja protsessijuhtimissüsteemidele
• Kaugseire- ja mõõteriistadele

Peamised tehnilised andmed

• Väljundpinge: 24 V DC
• Pidev väljundvõimsus: 77 W
• Tippvõimsuse võimekus: kuni 150% (lühiajaline)
• Sisendpinge vahemik: 88–264 V AC
• Efektiivsus: kuni 90%
• Jahutusmeetod: vaba õhukonvektsioon (ventilaatorita)
• Mõõtmed (L×S×K): 32 mm × 102 mm × 125,2 mm
• Kinnitus: DIN-liist TS-35/7,5 või TS-35/15
• Ohutusstandardid: UL508 ja TUV EN60950-1 sertifitseeritud
• Sissesõidutest: 100% täiskoormuse sissesõidutest teostatud
• Töökindlus: kõrge MTBF (keskmine riketevaheline aeg)

Kasutusjuhend

Paigaldage seade ühilduvale TS-35 DIN-liistule korralikult ventileeritavasse korpusesse. Ühendage vahelduvvoolu toide sisendklemmidele, järgides polaarsust ja kaitsev maandusühendust. Ühendage 24V alalisvoolu koormus väljundklemmidele, tagades, et kogukoormus ei ületa pidevat 77W nimivõimsust tavarežiimil; arvestage lühiajalise tippvõimsusega, kui mõõdate sisselülitusvoolude jaoks. Enne sisselülitamist kontrollige paigaldust vastavalt kehtivatele elektrieeskirjadele ja seadme ohutusdokumentatsioonile.

Soovitused

Paigutage toiteplokk kohta, kus õhuvool on takistamata, et säilitada konvektsioonjahutus; vältige paigaldamist soojusallikate kõrvale. Stabiilseks tööks hoidke ümbritsev temperatuur seadme ettenähtud töövahemikus ja veenduge, et pistikühendused on pingutatud soovitatud pöördemomendiga. Kasutage sisend- ja väljundahelates sobivaid kaitsmeid ning järgige kohalikke eeskirju maanduse ja kaitseseadmete osas.
