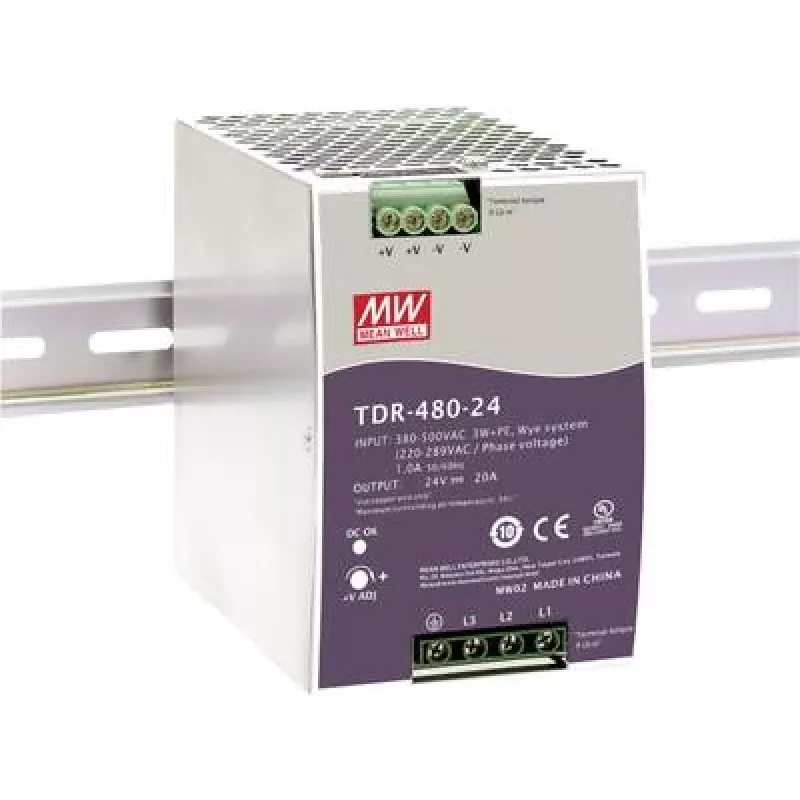

Toiteadapter MEAN WELL TDR-480-24

MEAN WELL TDR-480-24 on AC-DC tööstuslik kolmefaasiline DIN-liistule paigaldatav toiteplokk aktiivse võimsusteguri korrektsiooniga (PFC) ja püsiva voolu funktsiooniga. See annab 24 V alalisvoolu väljundi kuni 20 A (kokku 480 W) ja nõustub laia kolmefaasilise sisendpingevahemikuga 340–550 V. Seade on RoHS-ühilduv ja sellel on kompaktsed DIN-liistule kinnitamise mõõtmed, mis sobivad juhtkappidesse ja tööstusautomaatika paigaldistesse.

Eelised

TDR-480-24 annab stabiilse 24 V alalisvoolu toite koos sisseehitatud PFC-ga, mis parandab võrgutõhusust ja vähendab harmoonilist moonutust. Selle püsiva voolu omadus toetab LED-draivereid ja muid vooluga juhitavaid koormusi. Kompaktne DIN-liistu korpus ja standardsed kinnitusmõõtmed võimaldavad lihtsat integreerimist elektrikilpidesse. RoHS-ühilduvus tagab vastavuse keskkonnaalastele materjalipiirangutele.

Sobib

• Tööstuslikud juhtkapid ja jaotusseadmed
• Automaatikasüsteemid ja PLC toide
• LED-draiverid ja püsiva voolu rakendused
• Suuremahulised paigaldised, mis nõuavad mitut seadet

Peamised spetsifikatsioonid

• Mudel: MEAN WELL TDR-480-24 (MPN: TDR-480-24)
• Väljund: 24 V alalisvool, kuni 20 A (480 W)
• Sisendpinge (kolmefaasiline): 340–550 V
• Omadused: Võimsusteguri korrektsioon (PFC), püsiva voolu režiim
• Vastavus: RoHS
• Mõõtmed (L x S x K): 85,5 mm x 128,5 mm x 125,2 mm
• Pakend: 8 tk pakendis

Kasutamine

Paigaldage toiteplokk tavalisele DIN-liistule sobivasse korpusesse, tagades piisava ventilatsiooni ja vahekaugused. Ühendage kolmefaasiline sisend vastavalt kohalikele juhtmestiku eeskirjadele ja seadme märgistusele, seejärel ühendage 24 V alalisvoolu väljund koormusega, jälgides polaarsust. Seadistage või piirake voolu, kui seda nõuab ühendatud LED või voolutundlik seade, järgides tootja juhiseid.

Soovitused

Usaldusväärseks tööks paigaldage seade kuiva, ventileeritavasse keskkonda määratud temperatuurivahemikus, tagage korralik maandus ja vältige ülekoormust üle 480 W. Kasutage sisend- ja väljundahelatel sobivat kaitset ning kontrollige juhtmestikku kvalifitseeritud elektriku poolt.
