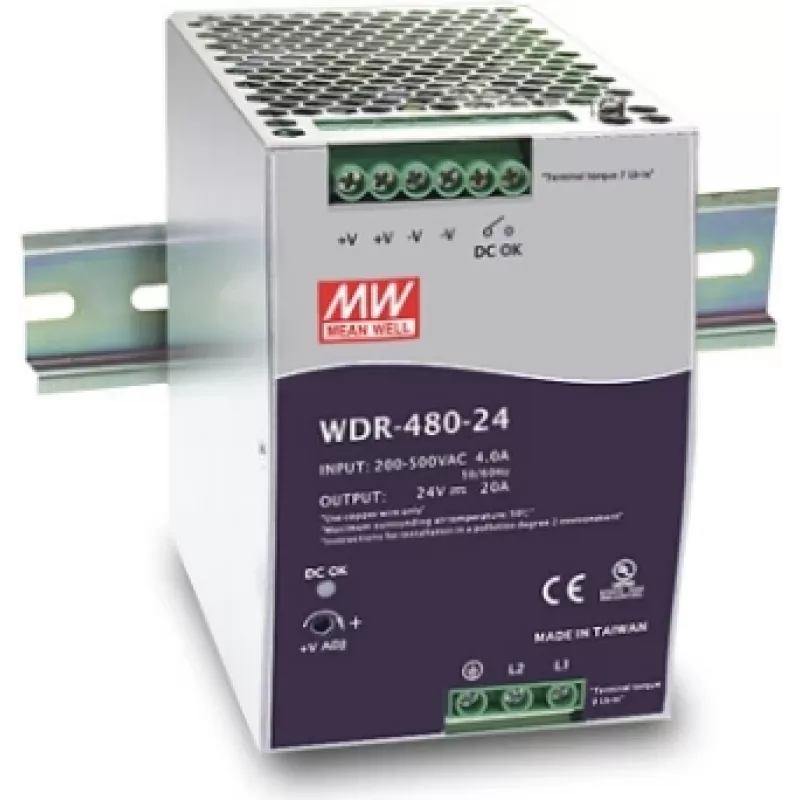

Toiteplokk MEAN WELL WDR-480-24

MEAN WELL WDR-480-24 on 480 W DIN-liistule paigaldatav toiteplokk, millel on lai vahelduvvoolu sisendvahemik 180–550 V ja passiivne jahutus (vaba õhukonvektsioon). See annab 24 V väljundpinge 1% pingetolerantsiga ja 150 ms tõusuajaga ning on mõeldud tööstuslikuks kasutamiseks, omades UL508 ja IEC60950-1 CB kinnitusi. Seade on kompaktne (85 mm × 128,5 mm × 125,2 mm), toetab kahefaasilist tööd, sisaldab sisseehitatud DC OK releekontakti ja läbib 100% täiskoormusega sissetöötamise testi töökindluse tagamiseks.

Eelised

WDR-480-24 pakub kõrget efektiivsust (kuni 93%), mis vähendab soojuse hajumist, laia sisendpinge vahemikku muutuvate vahelduvvoolu toiteallikatega toimetulekuks ning passiivset jahutust, mis välistab liikuvad osad ja vähendab hooldusvajadust. Selle kompaktne DIN-liistule paigaldatav vormitegur ja sisseehitatud DC OK relee hõlbustavad paigaldamist ja süsteemi jälgimist. Vastavus UL508 ja IEC60950-1 CB standarditele tagab sobivuse paljude tööstuslike rakenduste jaoks.

Sobib

• Tööstuslike juhtkappide ja automaatikasüsteemide jaoks
• PLC-de, andurite ja mõõteriistade toiteks
• Seadmetele, mis vajavad stabiilset 24 V toiteallikat muutuvate vahelduvvoolu sisendite korral

Põhiandmed

• Väljundvõimsus: 480 W
• Väljundpinge: 24 VDC; pingetolerants: ±1%
• Vahelduvvoolu sisendvahemik: 180–550 VAC
• Kasutegur: kuni 93%
• Jahutus: vaba õhukonvektsioon (passiivne)
• Tõusuaeg: 150 ms
• Paigaldus: DIN-liist TS-35/7.5 või 15
• Kaitse/kinnitus: UL508, IEC60950-1 CB
• Mõõtmed (L×S×K): 85 × 128,5 × 125,2 mm
• Lisaks: sisseehitatud DC OK releekontakt; 100% täiskoormusega sissetöötamise test

Kasutamine

Paigaldage seade TS-35/7.5 või 15 DIN-liistule piisava ventilatsiooniga kohta, et tagada loomulik konvektsioonjahutus. Ühendage vahelduvvoolu toide ettenähtud 180–550 VAC vahemikus ja juhtige 24 VDC väljund koormusele, järgides standardseid juhtmestiku- ja ohutustavasid. Kasutage DC OK releekontakti väljundoleku kaug jälgimiseks. Veenduge õiges maanduses ning järgige tootja juhtmestikudiagramme ja ohutusjuhiseid juhtpaneelidesse integreerimisel.

Soovitused

Paigaldage MEAN WELL WDR-480-24 selle kinnitusreitingutele vastavatesse keskkondadesse, vältige õhuvoolu tõkestamist seadme ümber ning kontrollige vahelduvvoolu sisendit ja koormustingimusi enne kasutuselevõttu, et tagada pikaajaline töökindel töö.
