Toiteplokk MEAN WELL RSP-320-7.5, 320 W väljund, 88–264 V sisend,…

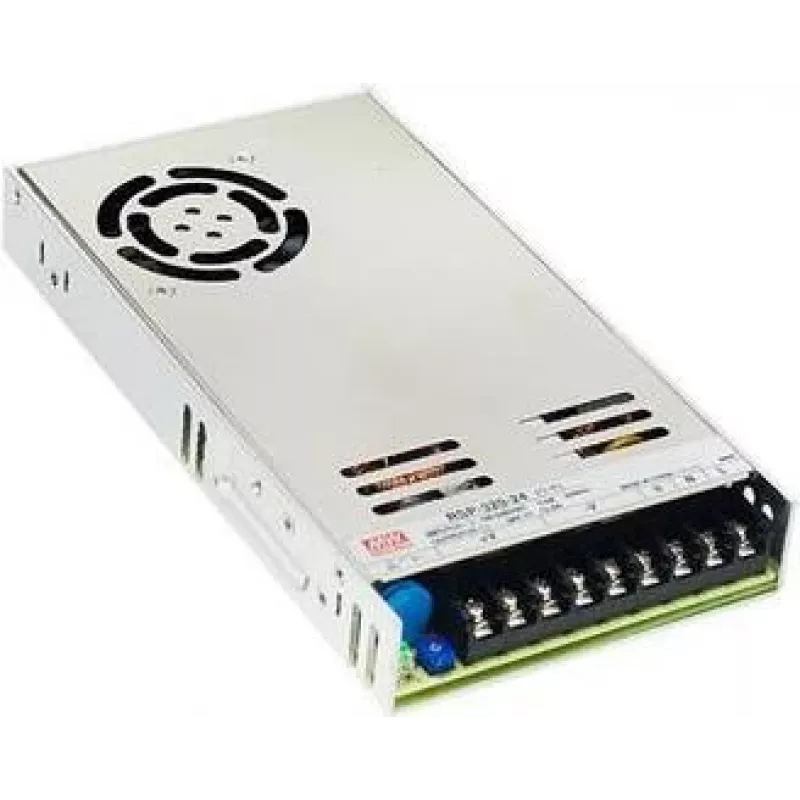

MEAN WELL RSP-320-7.5 on 320 W suletud vahelduvvoolu alalisvoolu ühe väljundiga DIN-liistule paigaldatav toiteplokk, mis on mõeldud rakendustele, mis vajavad stabiilset madalapingelist alalisvooluallikat. See aktsepteerib laia vahelduvvoolu sisendvahemikku 88–264 V ja annab reguleeritud 7,5 V alalisvoolu väljundi kuni 40 A. Seade on varustatud võimsusteguri korrektsiooniga (PFC), sundõhkjahutusega ja 1U madala profiiliga korpusega, mille kompaktsed mõõtmed on 115×215×30 mm, muutes selle sobivaks juhtkappidesse, tööstusautomaatikasse ja LED-toitesüsteemidesse. Seade on RoHS-iga kooskõlas ja mõeldud järjestikuseks paigaldamiseks, kus on vaja tõhusat pidevat alalisvoolu väljundit.

Eelised

Toiteplokk pakub suurt pidevat väljundvõimsust 320 W kompaktses 1U madala profiiliga korpuses, võimaldades paigaldamist piiratud ruumiga paneelidesse. Sisseehitatud PFC parandab sisendvoolu lainekuju ja üldist tõhusust, samal ajal kui sundõhkjahutus aitab säilitada jõudlust koormuse all. Selle lai sisendpingevahemik tagab ühilduvuse muutuvate vahelduvvoolu toitevõrkudega. Üksik 7,5 V alalisvoolu väljund, mille nimivool on 40 A, toetab suure vooluga koormusi ilma väliste muunduriteta ning DIN-liistule paigaldamise formaat lihtsustab integreerimist tööstuslikesse riiulitesse ja kappidesse.

Sobib

• Tööstuslikele juhtkappidele ja PLC-süsteemidele
• Automaatikaseadmetele ja masinatele
• Suure vooluga LED-valgustuse ja LED-draiverisüsteemide jaoks
• Manussüsteemidele ja sideseadmetele, mis vajavad 7,5 V alalisvoolu
• Andurite, täiturite ja välikasutuses olevate seadmete toiteks tehastes

Peamised spetsifikatsioonid

• Väljundvõimsus: 320 W
• Väljundpinge: 7,5 V DC
• Maksimaalne väljundvool: 40 A
• Sisendpinge vahemik: 88–264 V AC
• Jahutus: sundõhkjahutus
• Võimsusteguri korrektsioon: sisseehitatud PFC
• Vormitegur: suletud DIN-liistule paigaldatav, 1U madala profiiliga
• Mõõtmed: 115 × 215 × 30 mm
• Vastavus: RoHS

Kasutamine

Paigaldage seade standardsel DIN-liistul sobivalt ventileeritud juhtkappi. Ühendage vahelduvvoolu toiteallikas määratud 88–264 V vahemikus sisendklemmidega, jälgides õiget polaarsust ja nõuetekohast maandamist. Ühendage 7,5 V alalisvoolu väljund koormusega, tagades piisava juhtme ristlõike kuni 40 A jaoks. Jätke seadme ümber ruumi õhuvoolu jaoks ja kui paigalduskeskkond seda nõuab, tagage täiendav sundventilatsioon või filter tolmu sissepääsu vältimiseks. Kontrollige väljundpinget koormuse all ja kasutage nii sisendi kui väljundi pool asjakohaseid kaitsmeid või kaitselüliteid, et kaitsta lühiste ja ülekoormuste eest.

Soovitused

Usaldusväärse pikaajalise töö tagamiseks kasutage seadet selle nimitemperatuurivahemikus ja tagage piisav õhuvool sundõhkjahutuse jaoks. Kasutage sisendipool sobivat liigpingekaitset ebastabiilse toiteallikaga keskkondades. Valige juhtmed ja kaitseseadmed, mis on ette nähtud 40 A väljundvoolu jaoks, ja kontrollige regulaarselt klemmide pingulolekut ja korrosiooni.
