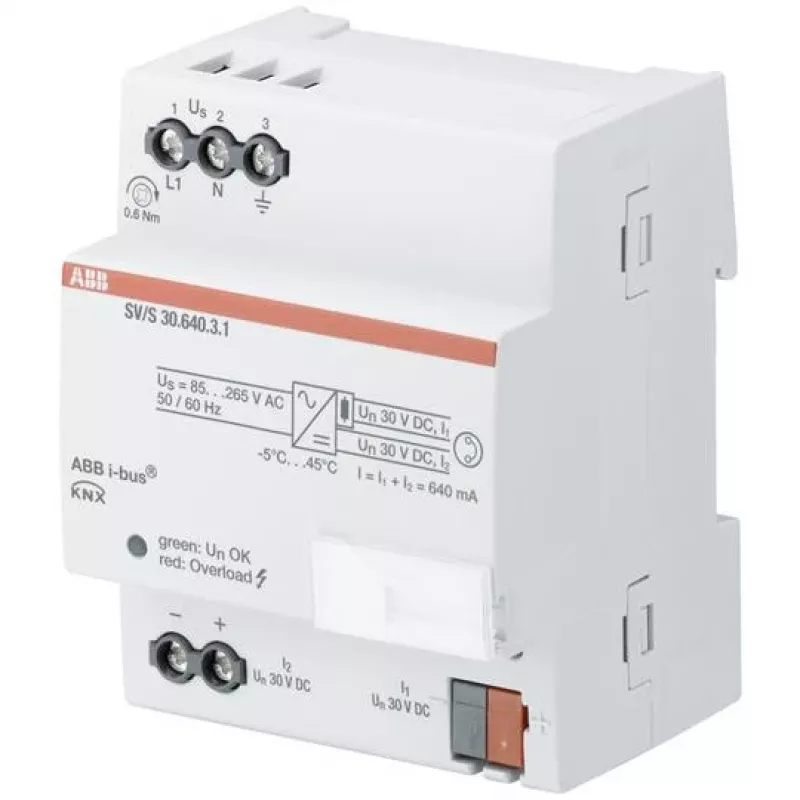

Toiteadapter/muundur ABB SV/S30.640.3.1 — 30 V väljund, 85–265 V sisend, hall, plastkorpus (72×64.5×90 mm)

ABB SV/S30.640.3.1 on kompaktne KNX-toiteplokk, mis genereerib ja jälgib KNX-süsteemi pinget (SELV). Seade tagab stabiliseeritud alalisvoolu väljundi ja sisaldab integreeritud drosselit siiniliini toiteplokist lahtisidumiseks. Väljund on kaitstud lühise ja ülekoormuse eest ning sellel on kahevärviline LED, mis näitab väljundi olekut. Seade aktsepteerib laia sisendpingevahemikku 85–265 V AC sagedusel 50/60 Hz ning asub hallis plastkorpuses mõõtmetega 72 × 64.5 × 90 mm.

Eelised

Toiteplokk pakub jälgitavat KNX-väljundit koos sisseehitatud lühise- ja ülekoormuskaitsega usaldusväärseks tööks. Integreeritud drossel isoleerib siiniliini, et vähendada häireid ja lihtsustada paigaldamist. Kahevärviline oleku-LED annab selge visuaalse indikatsiooni seadme väljundi olekust. Mudel SV/S 30.640.3.1 sisaldab täiendavat 30 V DC väljundit, mis on samuti lühise- ja ülekoormuskaitsega, mida saab kasutada täiendava siiniliini toitmiseks koos eraldi drosseliga.

Sobib (ülesanded / kasutusjuhud)

• KNX-siini liinide toitmine hoonete automaatikasüsteemides
• Seadmete toitmine, mis vajavad stabiliseeritud alalisvoolu KNX-toiteallikat
• Tööstus- või äripaigaldised, mis vajavad laia sisendpingega toiteallikat

Peamised tehnilised andmed

• Tootja: ABB
• Mudel: SV/S30.640.3.1 (seadme tüüp SV/S 30.640.3.1)
• MPN: 2CDG110167R0011
• EAN: 4016779906210
• KNX-väljundi vool: 640 mA
• Lisaväljund: 30 V DC (lühise- ja ülekoormuskaitsega)
• Sisendpinge: 85–265 V AC, 50/60 Hz
• Kaitse: lühise- ja ülekoormuskaitse väljunditel
• Indikaator: kahevärviline LED-olekuindikaator
• Korpus: hall plast
• Mõõtmed: 72 × 64.5 × 90 mm

Kasutamine

Paigaldage toiteplokk vastavalt KNX-i ja kohalikele elektripaigaldusstandarditele. Ühendage vahelduvvoolu sisend sobivasse 85–265 V AC toiteallikasse ja ühendage KNX-siini liin jälgitavasse KNX-väljundisse. Kui on vaja täiendavat siiniliini, kasutage 30 V DC kaitstud väljundit koos eraldi drosseliga selle siiniliini lahtisidumiseks. Kontrollige õiget juhtmestikku ja lülitage seade sisse; kontrollige kahevärvilist LED-i väljundi oleku kinnitamiseks.

Soovitused

Veenduge, et paigaldamine ja hooldus toimuvad kvalifitseeritud personali poolt. Kasutage 30 V DC lisaväljundit ainult koos sobiva drosseliga ja seadme nimivõimsuse piires. Järgige tootja juhiseid ja kohalikke eeskirju maanduse, juhtmestiku ja kaitse osas, et säilitada SELV-nõuetele vastavus ja ohutu töö.
