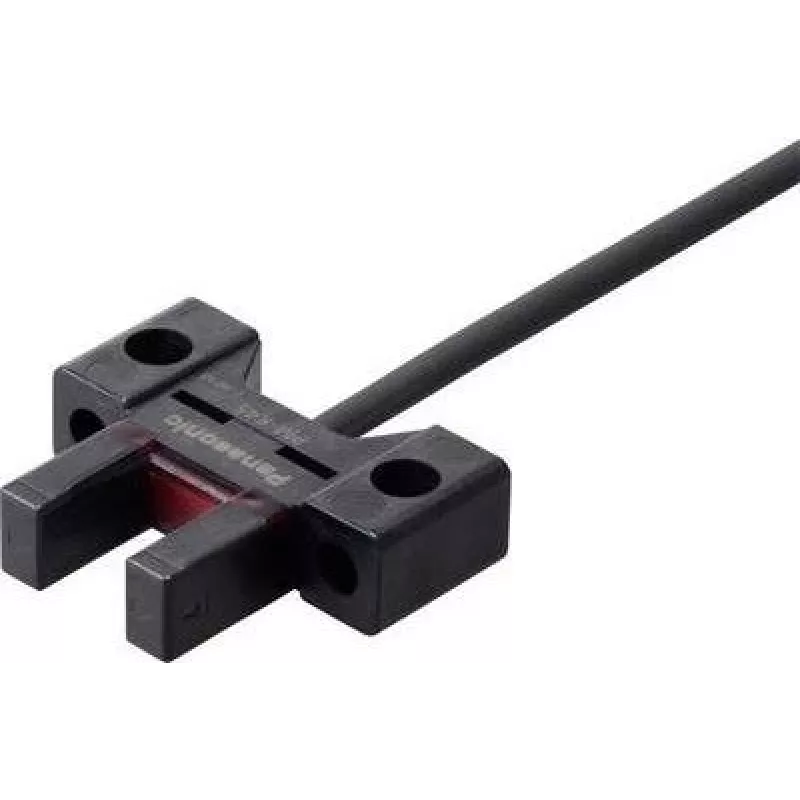

Fotoelektriline andur Panasonic PM-K45-P-C3 K-tüüpi kahvelvalgusvõre, 5–24 V DC, hele/pime lülitus

Panasonic PM-K45-P-C3 on K-tüüpi kahvel-fotoelektriline andur, mis on mõeldud täpseks objektituvastuseks automaatika- ja masinaohutuskeskkondades. Kompaktne kahvelkorpus pakub selget optilist teed usaldusväärseks servatuvastuseks ja väikeste detailide tuvastamiseks. Andur toetab sisendpingevahemikku 5–24 V DC ja pakub valitavaid hele- ja pimelülitusrežiime, et sobituda erinevate rakendusloogika nõuetega.

Eelised

Kahvlikujuline optiline disain võimaldab õhukeste või ebakorrapäraste objektide täpset tuvastamist ilma kontaktita, vähendades kulumist ja mehaanilist keerukust. Lai toitepinge ühilduvus lihtsustab integreerimist olemasolevatesse juhtimissüsteemidesse. Võimalus valida hele- ja pimelülituse vahel suurendab paindlikkust erinevate konveieri-, haaramis- ja positsioneerimisseadete jaoks. Kompaktne konstruktsioon hõlbustab paigaldamist kitsastesse ruumidesse ja liikuvate osade lähedale.

Sobib

• Servatuvastus konveierilintidel ja lindijuhtimissüsteemides
• Väikeste detailide tuvastamine haaramis- ja koostemasinates
• Positsioneerimise ja kohaloleku tuvastamine automatiseeritud seadmetes
• Kontaktivaba tuvastamine pakendamis- ja märgistusliinidel

Peamised tehnilised andmed

• Tööpinge: 5–24 V DC
• Lülitusrežiimid: valitav helelülitus (tavaliselt avatud) ja pimelülitus (tavaliselt suletud)
• Tuvastustüüp: K-tüüpi kahvel-fotoelektriline (kahvelvalgusvõre)
• Paigaldus: kompaktne kahvelkorpuse disain, sobib väikeste objektide läbiva valgusvihu tuvastamiseks
• Väljund: pooljuhtlülitus, ühildub tavaliste PLC ja juhtimissisenditega

Kasutamine

Paigaldage kahvelandur nii, et tuvastatav objekt läbib kahvli vahe risti optilise teega. Ühendage toiteallikas 5–24 V DC vahemikus ja juhtige väljund vastavalt oma süsteemi loogikale juhtsisendisse. Valige soovitud lülitusrežiim (helelülitus või pimelülitus), et sobituda ettenähtud signaalikäitumisega. Reguleerige mehaaniline joondus ja kinnitage andur, et vältida vibratsiooni või liikumist, mis võiks mõjutada tuvastamise korratavust.

Soovitused

Järjepideva tuvastamise tagamiseks veenduge, et vahe on prahist puhas ja et peegeldavad pinnad on paigutatud nii, et välditaks valehäireid. Kasutage sobivat kaablivarjestust ja maandust, et minimeerida elektrilisi häireid. Väga õhukeste või läbipaistvate materjalide tuvastamisel testige mõlemat lülitusrežiimi ja reguleerige anduri joondust, et optimeerida töökindlust.
