Toiteadapter MEAN WELL SKM10B-03 10 W Sisend 18-36 V

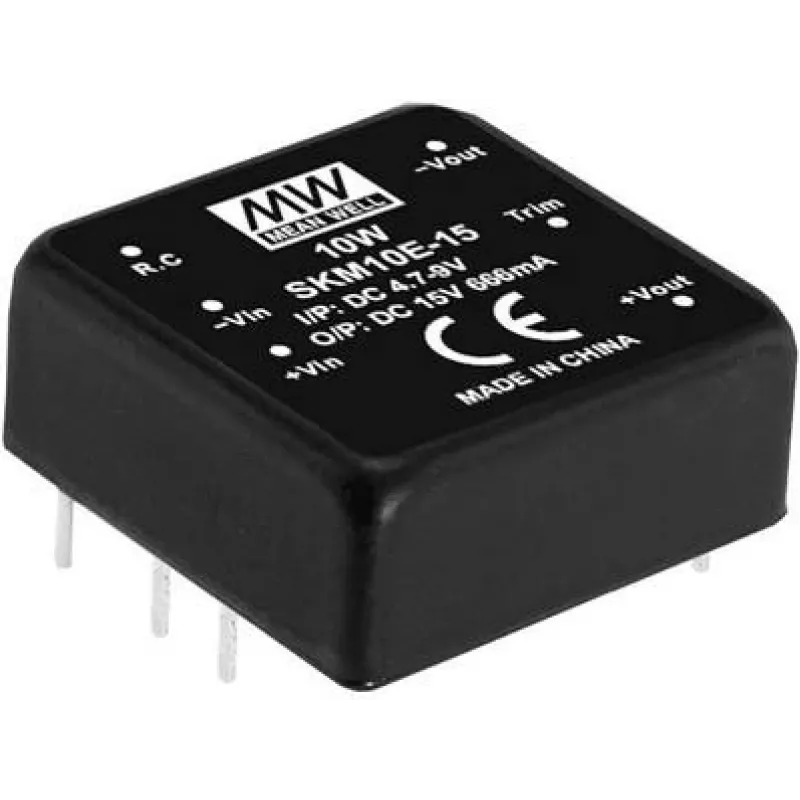

MEAN WELL SKM10B-03 on kompaktne alalisvoolumuundur, mis on mõeldud PCB-le paigaldamiseks DIP-läbiva auguga pakendis, mille mõõtmed on umbes 1" x 1". See aktsepteerib sisendpinge vahemikku 18–36 Vdc ja annab ühe reguleeritud väljundi 3,3 Vdc kuni 2,5 A juures, pakkudes koguväljundvõimsust 10 W. Moodul on kerge (umbes 18 g) ja vastab RoHS nõuetele, mõeldud integreerimiseks elektroonikakoostudesse, mis vajavad väikest, stabiilset 3,3 V toidet.

Eelised

SKM10B-03 pakub väikest jalajälge ja DIP-läbiva augu vormitegurit lihtsaks PCB-le paigaldamiseks ja mehaaniliseks stabiilsuseks. Selle lai sisendvahemik (18–36 Vdc) võimaldab kasutada erinevate aku- ja vahepingesüsteemidega. Reguleeritud 3,3 V väljund 2,5 A juures pakub piisavat voolu paljudele mikrokontrollerite, digitaalloogika ja väikese võimsusega sidemoodulitele, hoides samal ajal koguvõimsuse hajumise 10 W juures. Vastavus RoHS-ile tagab ühilduvuse keskkonnaalaste eeskirjadega.

Sobib (ülesanded / kasutusjuhud)

• Sardsüsteemid ja mikrokontrolleri toiteallikad
• Tööstusliku juhtimiselektroonika ja signaalitöötlusmoodulid
• Sideseadmed ja väikese võimsusega võrguseadmed
• Akutoitel süsteemid vahepealsete siinipingetega
• PCB prototüübid ja väikesemahulised tootmisahelad

Peamised spetsifikatsioonid

• Tootja: MEAN WELL
• Mudel / MPN: SKM10B-03
• Sisendpinge: 18–36 Vdc
• Väljundpinge: 3,3 Vdc
• Väljundvool: kuni 2,5 A
• Väljundvõimsus: 10 W
• Pakend: DIP-läbiva auguga, PCB paigaldus
• Suurus: ~1" x 1" (ülimalt kompaktne)
• Kaal: ~18 g
• Vastavus: RoHS
• EAN: 4021087041577

Kuidas kasutada

Paigaldage SKM10B-03 PCB-sse, kasutades DIP-läbiva augu viike, tagades sisend- ja väljundviikude õige orientatsiooni vastavalt tootja viigujaotusele. Ühendage sisend korralikult määratud 18–36 Vdc vahemikus ja jälgige polaarsust. Kui teie PCB paigutus seda nõuab, jätke piisavalt vasepinda või termoviide soojuse hajutamiseks. Kontrollige väljundpinget koormuse all ja veenduge, et ühendatud järelahelad ei tarbi pidevalt üle 2,5 A 3,3 V väljundist.

Soovitused

Kasutage mooduli väljundi läheduses lahtisidestuskondensaatoreid parema siirdevastuse saavutamiseks, lisage sisendfiltreerimine, kui toiteallikas on mürane, ja arvestage 10 W võimsusepiirangut, et vältida termilist väljalülitumist. Järgige MEAN WELL-i andmelehte üksikasjaliku viigujaotuse, vähenduskõverate ja soovitusliku PCB paigutuse osas, et tagada usaldusväärne pikaajaline töö.
