Toiteadapter MEAN WELL RD-85A 85W Sisend 88-264V Väljund 5V

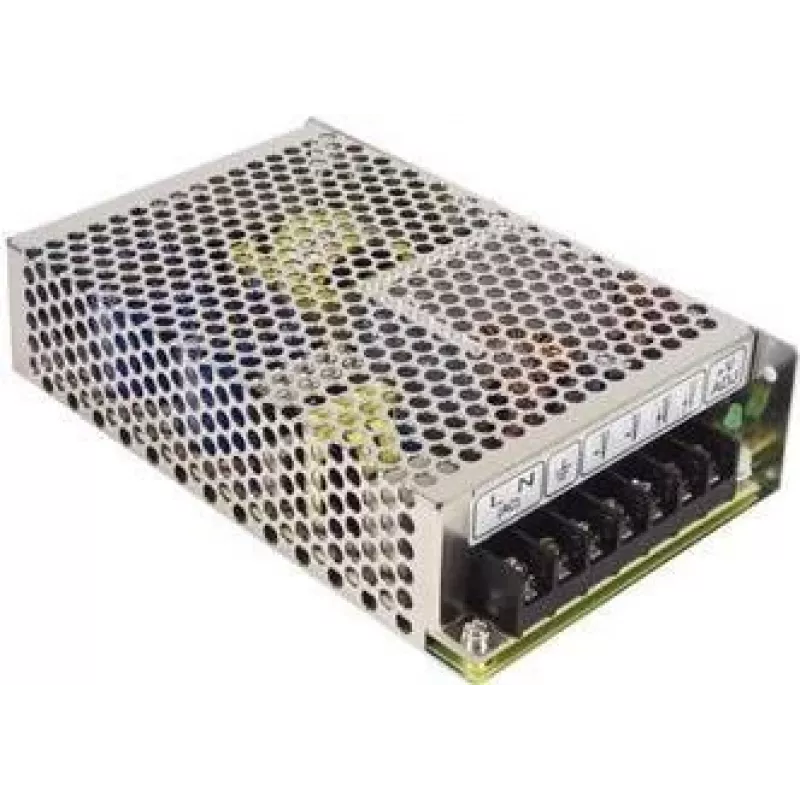

MEAN WELL RD-85A on suletud AC-DC kahe väljundiga toiteadapter, mis on loodud stabiilseks madalpinge toiteks. See aktsepteerib laia sisendvahemikku 88–264 VAC ja annab kombineeritud väljundi kuni 85 W: 5 V DC 10 A juures ja 12 V DC 5 A juures. Kompaktne seade (97 × 159 × 38 mm) kasutab vabaõhu konvektsioonjahutust ja sellel on RoHS-vastavus vähendatud keskkonnamõju jaoks.

Eelised

RD-85A pakub kahte isoleeritud väljundit selge voolu eraldusega, laia universaalset sisendpinget ülemaailmseks ühilduvuseks, kompaktseid mõõtmeid ruumipiirangutega paigaldiste jaoks ning konvektsioonjahutust, mis kõrvaldab ventilaatori vajaduse. RoHS-vastavus tagab, et see vastab põhilistele keskkonna- ja ohutuspiirangutele plii ja ohtlike ainete osas.

Sobib

• Manussüsteemid ja tööstuslikud juhtimisseadmed
• Võrguseadmed ja välisseadmed, mis vajavad 5 V ja 12 V liine
• Müügipunktide terminalid ja kompaktsed elektroonilised korpused

Peamised spetsifikatsioonid

• Mudel: MEAN WELL RD-85A (MPN: RD-85A)
• Sisendpinge: 88–264 VAC
• Väljund: 5 V DC 10 A juures; 12 V DC 5 A juures (kokku 85 W)
• Jahutus: vabaõhu konvektsioon
• Mõõtmed: 97 mm × 159 mm × 38 mm
• Vastavus: RoHS
• EAN: 4021087058223

Kasutamine

Paigaldage RD-85A hästi ventileeritavasse korpusesse või tasasele pinnale, mis võimaldab vaba õhuvoolu ümber korpuse. Ühendage AC-sisend sobiva vooluvõrguallikaga vahemikus 88–264 VAC, järgides õiget juhtmestikku ja maandust. Ühendage 5 V ja 12 V väljundklemmid koormustega, tagades, et voolutarve ei ületa 10 A 5 V liinil ja 5 A 12 V liinil. Kontrollige polaarsust ja kinnitage klemmühendused enne seadme sisselülitamist.

Soovitused

Kasutage toiteadapterit selle ettenähtud sisend- ja väljundvõimsuste piires, vältige ventilatsiooni takistamist ja tagage piisav vahemaa kuumatundlike komponentideni; pikaajalise töökindluse tagamiseks kasutage seadet alla maksimaalse lubatud ümbritseva temperatuuri ja vältige püsivat täiskoormusel töötamist halvasti ventileeritavates kohtades.
