Suundantenn QuWireless AX12M

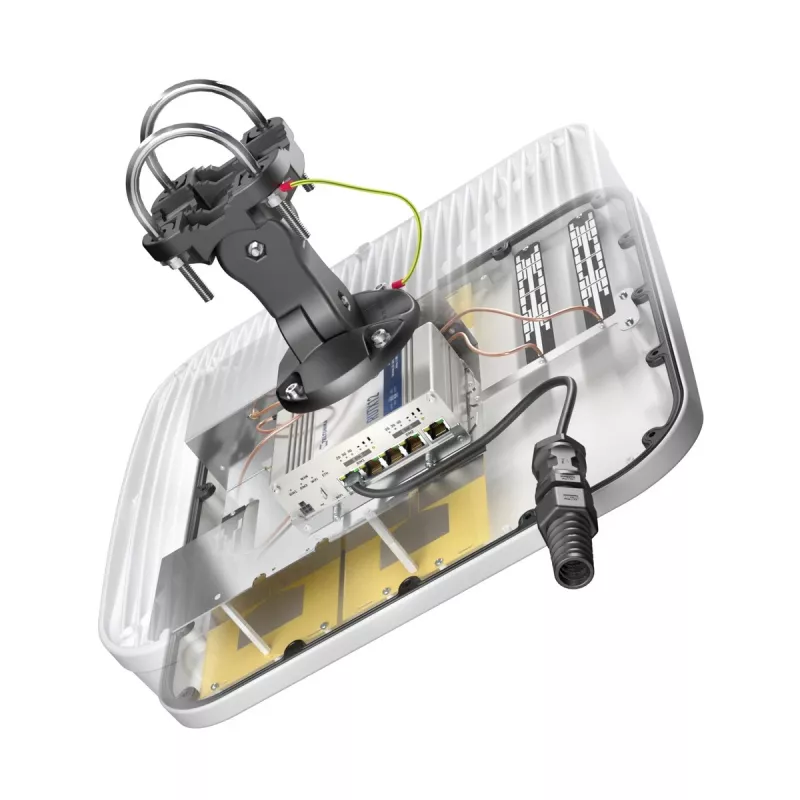

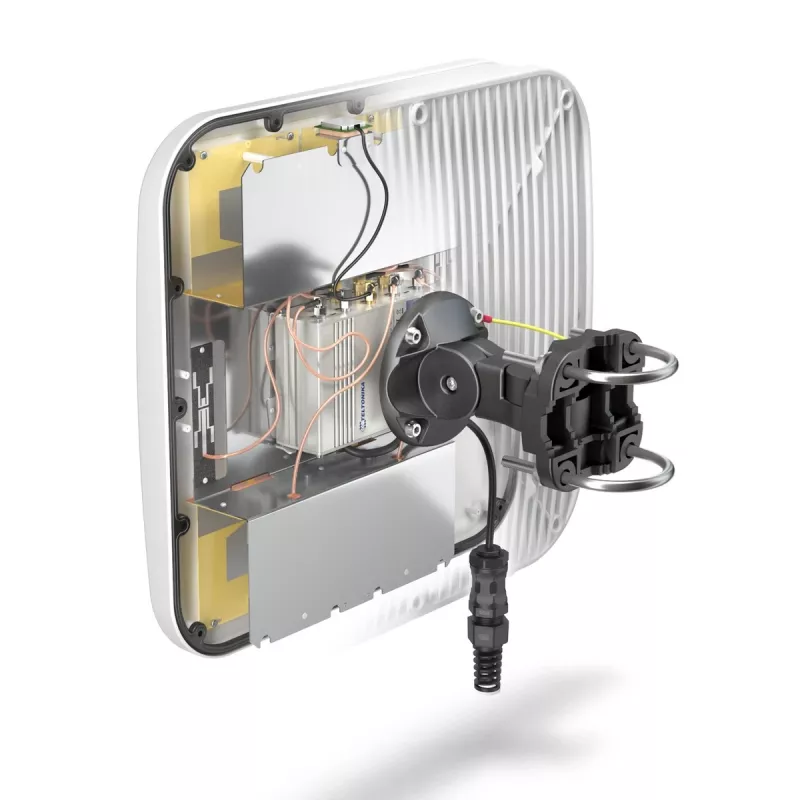

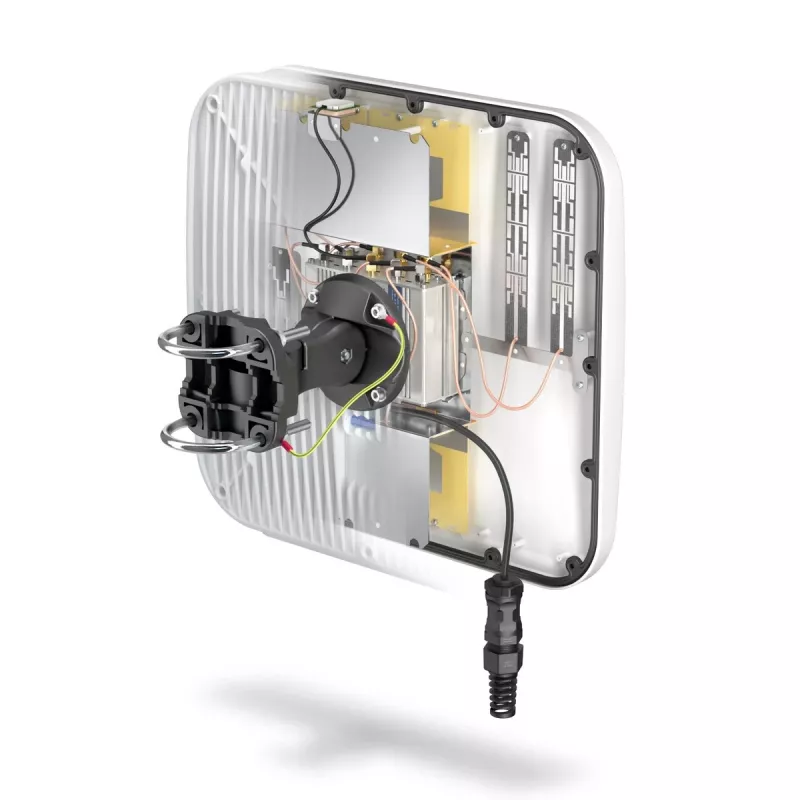

QuWireless AX12M on suundantenn mitme sagedusribaga, mis ühendab LTE MIMO võimekuse integreeritud Wi‑Fi, GPS ja Bluetooth vastuvõtuga. Maksimaalse võimendusega 6 dBi ja vertikaalse polarisatsiooniga katab see laia valikut mobiilside ja traadita sagedusi (0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz), et toetada paremat ühenduse jõudlust välistingimustes paigaldatuna. Seade tarnitakse ilmastikukindlas korpuses mõõtmetega 392 mm (laius ja sügavus) ja 99 mm (kõrgus) ning on mõeldud kasutamiseks PoE/LAN ühendustega. Antennikomplekt võimaldab paigaldada Teltonika RUTX12 või RUTX14 ruuterid korpusesse, luues integreeritud kõik-ühes lahenduse mobiilsete ja püsivõrkude jaoks.

Eelised

AX12M ühendab MIMO 4x4 mitmeribalised LTE suundantenni elemendid kaheribaliste Wi‑Fi ümmarguse suunaga elementidega ning GPS ja Bluetooth vastuvõtuga, vähendades vajadust mitme eraldi antenni järele ja lihtsustades välistingimustes paigaldamist. Mitmeribaline katvus võimaldab ühilduvust paljude mobiilside ja traadita ribadega, samas kui 6 dBi võimendus parandab suundantenni ühenduse kvaliteeti. Korpus toetab ühilduva ruuteri sisemist paigaldust, pakkudes kompaktset, ilmastikukindlat paketti, mis sobib tööstuslikeks, CCTV ja levialade rakendusteks.

Sobib

• Välistingimustes mobiilside ühenduvus mobiilsete ja püsipaigaldiste jaoks
• Tööstuslike ja kaugemate asukohtade internetiühendus
• CCTV ja valve tagasiside ühendused
• Avalikud levialad ja ürituste traadita ühenduvus
• Paigaldised, mis nõuavad integreeritud ruuteri ja antenni korpust

Peamised tehnilised andmed

• Sageduskatvus: 0,694–0,96 / 1,7–2,2 / 2,2–2,7; 2,4–2,5 / 4,7–6 GHz
• Antenni võimendus: kuni 6 dBi
• Polarisatsioon: vertikaalne
• Integreeritud antennitüübid: LTE MIMO suundantenn (4 tk), Wi‑Fi kaheribaline ümmarguse suunaga antenn, GPS, Bluetooth
• Toetab ühilduvate ruuterite sisemist paigaldust (mõeldud Teltonika RUTX12/RUTX14 jaoks)
• PoE/LAN ühenduvuse tugi
• Mõõtmed (ligikaudsed): 392 mm laius × 392 mm sügavus × 99 mm kõrgus
• Värv: valge
• Kaal: 3,7 kg

Kasutamine

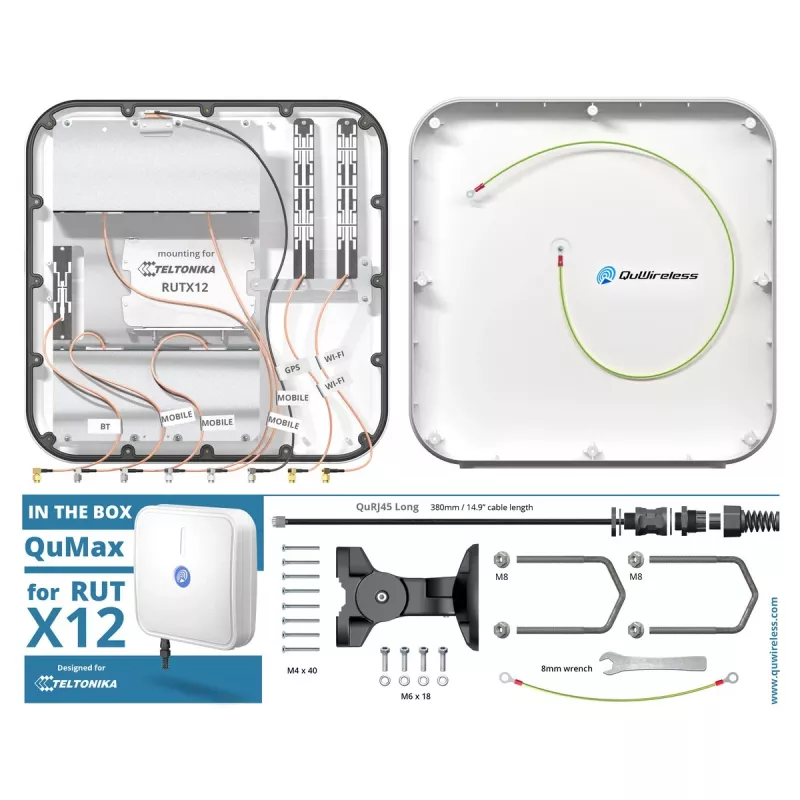

Paigaldage AX12M sobivasse välistingimustes asukohta, kus on selge vaateväli sihtmärgiks oleva mobiilside või Wi‑Fi taristu suunas. Paigaldage ühilduv ruuter korpusesse, järgides tootja juhiseid seadme kinnitamiseks ja PoE/LAN kaablite suunamiseks läbi ilmastikukindlate sisenemispunktide. Ühendage LTE modemi SMA juhtmed või MIMO ühendused vastavalt vajadusele ja kinnitage kõik välised pistikud GPS või Bluetooth antennide jaoks, kui need on olemas. Veenduge, et kaabli läbiviigud ja tihendid on korralikult pingutatud, et säilitada korpuse ilmastikukindlus. Pärast paigaldamist kontrollige signaali taset ja reguleerige suunda, et optimeerida suundantenni LTE jõudlust.

Soovitused

Parimate tulemuste saamiseks asetage antenn kõrgemale ja vältige takistusi. Kui kasutate seda ühilduva ruuteriga, mis on paigaldatud korpusesse, kontrollige, et ruuteri antenniühendused vastaksid AX12M pistikute paigutusele ja et kõik tihendid on korralikult suletud, et säilitada ilmastikukaitse. Kontrollige regulaarselt pistikuid ja kinnitusvahendeid korrosiooni või lõdvenemise suhtes karmides välistingimustes.
