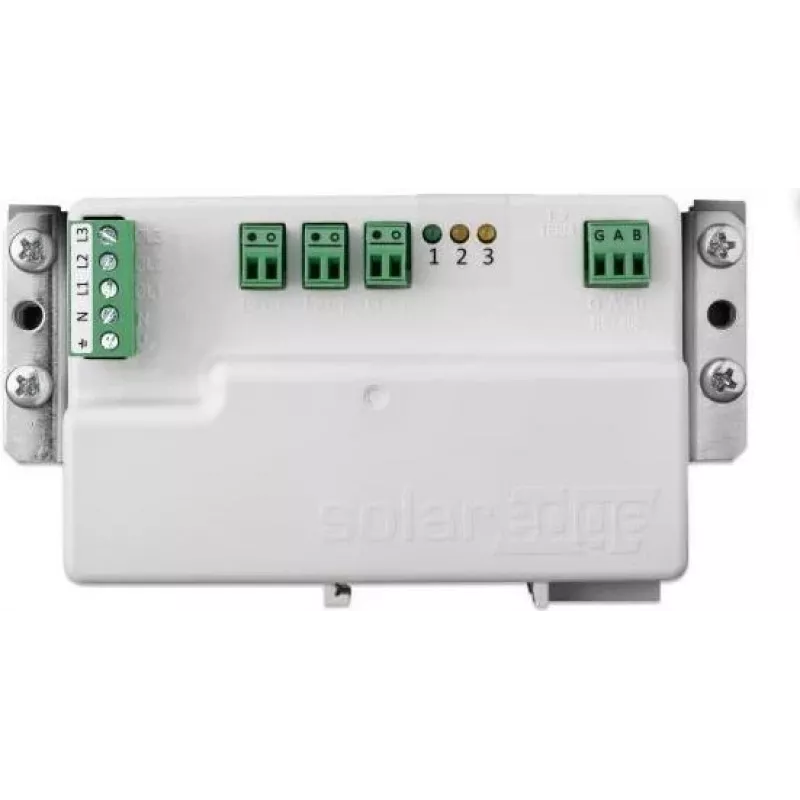

SolarEdge SE-MTR-3Y-400V-A kolmefaasiline energiamõõtur Modbus RTU, DIN-liinile kinnitamine, CT 5A, klass 1

Täpne energiamõõtmine on kriitilise tähtsusega päikesepatareisüsteemide optimeerimisel ja tarbimise haldamisel, kuid paljudes paigaldistes puudub usaldusväärne kolmefaasiline mõõtmine. SolarEdge SE-MTR-3Y-400V-A energiamõõtur täidab selle lünka, pakkudes täpseid andmeid aktiiv-, reaktiiv- ja näivenergia kohta, samuti pinge, voolu ja võimsusteguri kohta. See on loodud sujuvaks integreerimiseks SolarEdge inverterite ja seireplatvormiga, võimaldades reaalajas nähtavust tootmise ja tarbimise kohta, toetades ekspordi piiramise ja omatarbe strateegiaid.

Kellele see on mõeldud

See mõõtur on ideaalne päikeseenergia paigaldajatele, süsteemiintegraatoritele ja rajatiste halduritele, kes vajavad vastupidavat kolmefaasilist energiamõõtmist elamu-, äri- või tööstuslikes PV-paigaldistes. See sobib projektidele, mis nõuavad DIN-liinile kinnitamist ja kaudset voolumõõtmist väliste CT-de kaudu 5A sekundaariga, tagades ühilduvuse laias valikus elektrikilpides.

Peamised omadused

• Kolmefaasiline energiamõõtmine 230/400V AC võrkudele, 50/60 Hz
• Kaudne mõõtmine voolutrafode (CT) kaudu 5A sekundaariga
• Modbus RTU side RS485 kaudu usaldusväärseks andmeedastuseks
• Aktiivenergia täpsusklass 1 (IEC 62053-21/22) ja reaktiivenergia klass 2 (IEC 62053-23)
• Mõõdab aktiiv-, reaktiiv- ja näivvõimsust, pinget, voolu, sagedust, võimsustegurit ja energiat (import/eksport)
• Kompaktne DIN-liini korpus (3 moodulit) IP20 kaitsega ja IP51 klemmikaitsega
• Lai töötemperatuuri vahemik -25°C kuni +55°C
• Väike energiatarve: vähem kui 10 VA faasi kohta

Spetsifikatsioonid

• Nimipinge: 3x230/400V AC
• Nimisagedus: 50/60 Hz
• Voolumõõtmine: kaudne CT-de kaudu, sekundaar 5A
• Side: Modbus RTU, RS485 liides
• Aktiivenergia täpsus: klass 1 (IEC 62053-21/22)
• Reaktiivenergia täpsus: klass 2 (IEC 62053-23)
• Mõõdetavad parameetrid: aktiiv-/reaktiiv-/näivvõimsus, pinge, vool, sagedus, võimsustegur, aktiiv-/reaktiivenergia (import/eksport)
• Paigaldus: DIN-liin, 3 mooduli laiune
• Töötemperatuur: -25°C kuni +55°C
• Hoiustamistemperatuur: -40°C kuni +85°C
• Suhteline niiskus: kuni 95% mittekondenseeruv
• Korpuse kaitse: IP20; klemmid: IP51
• Energiatarve: <10 VA faasi kohta
• Ühilduvus: SolarEdge inverterid ja seireplatvorm

Nõuanded

Täpsete näitude saamiseks veenduge, et CT-d on õigesti dimensioneeritud ja paigaldatud vastavalt faasi orientatsioonile. Kasutage RS485 ühenduste jaoks varjestatud keerdpaarikaablit ja lõpetage siin korralikult, et vältida sidevigu. Enne kasutuselevõttu seadistage mõõturi aadress Modbus kaudu, et integreerida SolarEdge seireportaaliga.
