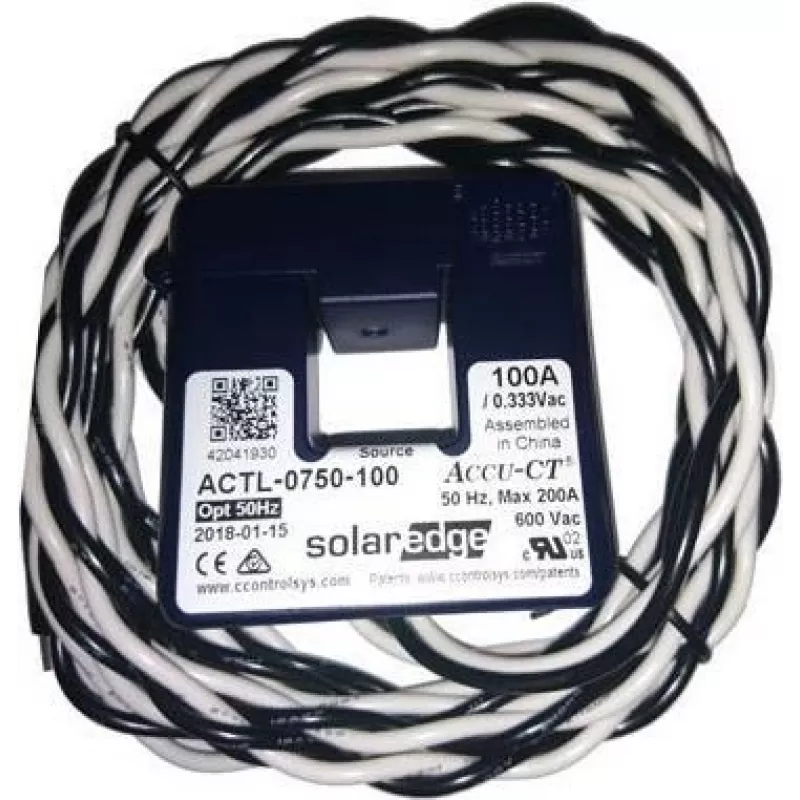

SOLAREDGE SECT-SPL-100A-A poolitatud südamikuga voolutrafo 100A, 333mV väljund, 3m kaabel, 16mm ava

Voolutrafo, mis on projekteeritud täpseks energiamõõtmiseks ühefaasilistes süsteemides, edastades 333 mV sekundaarse signaali 100 A primaarvoolust täpsusega ±1%. Poolitatud südamiku konstruktsioon võimaldab mitteinvasiivset paigaldamist olemasolevatele juhtmetele kuni 16 mm läbimõõduga, kõrvaldades vajaduse juhtmestik lahti ühendada. 3-meetrine kaabel 3,5 mm pistikuga ühendatakse otse SolarEdge energiamõõturitega, muutes selle praktiliseks valikuks nii uuenduste kui ka uute paigalduste jaoks.

Eelised

Klemmmehhanism vähendab seadistamise ajal seisakuid ja keerukust. Juhtmete lõikamine, eemaldamine ega ümberühendamine pole vajalik. ABS-korpus talub temperatuure vahemikus -20°C kuni +60°C ning 600 V AC isolatsioonitakistus toetab ohutut töötamist tüüpilistes elektrikilpides. CE- ja RoHS-vastavus tagab vastavuse Euroopa ohutus- ja keskkonnastandarditele.

Sobib

• SolarEdge energiamõõturitele nagu SE-EM-2M-200A-R-S1
• Ühefaasilise võimsuse mõõtmine ja energiamonitooring
• Renoveerimisprojektid, kus olemasolev juhtmestik peab jääma puutumata
• Tööstuslikud ja kommertsalamsõlmede mõõterakendused

Põhiandmed

• Nimiprimaarvool: 100 A
• Nimisekundaarväljund: 333 mV
• Täpsusklass: 1%
• Sagedus: 50/60 Hz
• Maksimaalne juhi läbimõõt: 16 mm
• Väljundühendus: 3,5 mm pistik
• Kaabli pikkus: 3 m
• Töötemperatuur: -20°C kuni +60°C
• Isolatsioonipinge: 600 V AC
• Korpuse materjal: ABS-plast
• Paigaldustüüp: Kinnitushõlm
• Standardid: CE, RoHS

Soovitused

Täpsete näitude saamiseks veenduge, et voolutrafo on täielikult suletud ümber juhi ja korpusel olev nool osutab koormuse suunas. Vältige paigaldamist tugevate magnetväljade lähedusse. Ühendage ühilduva SolarEdge mõõturiga sujuvaks integreerimiseks teie energiamajandussüsteemi.
