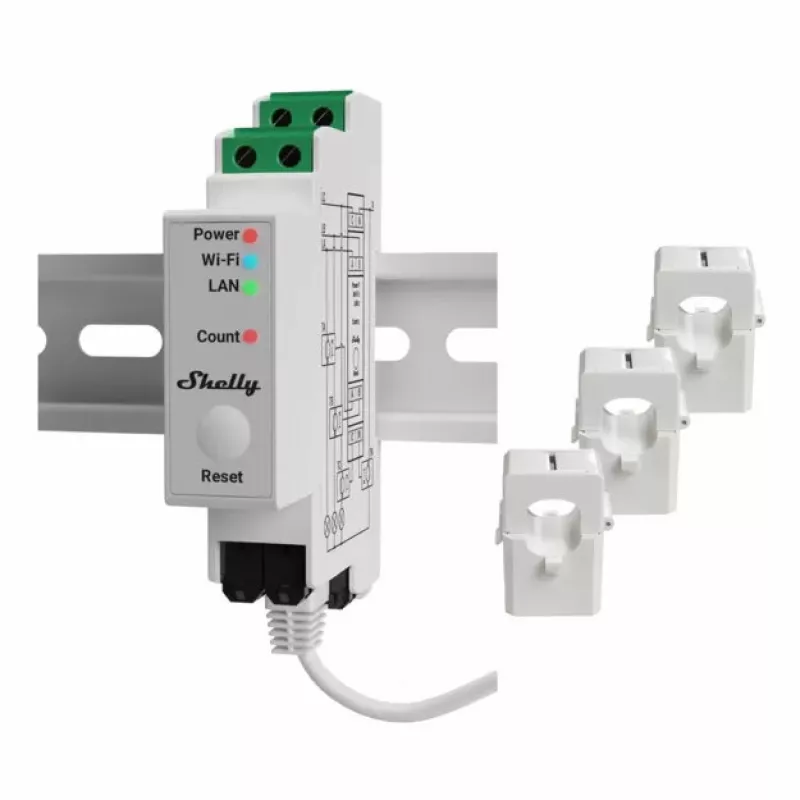

Shelly Pro 3EM energiakulu arvesti AC 120 A 50-60 Hz

Shelly Pro 3EM on DIN-liistule kinnitatav kolmefaasiline energiamõõtja vahelduvvoolusüsteemidele, mis on loodud energiatarbimise ja hetkeliste elektriliste parameetrite jälgimiseks. See toetab kuni 120 A faasi kohta ja töötab sagedusel 50–60 Hz. Seade edastab kogunenud energia ning reaalajas pinge, voolu ja võimsusteguri iga faasi kohta, salvestab kuni 60 päeva jooksul seadmel ajaloolisi andmeid 1-minutilise resolutsiooniga ning pakub Wi‑Fi, LAN ja Bluetooth ühenduvust koos MODBUS ja MQTT toega, võimaldades integreerimist professionaalsetesse paigaldistesse.

Eelised

Shelly Pro 3EM tagab 1% aktiivenergia mõõtetäpsuse (klass B) ja toetab 4-kvadrandilist mõõtmist imporditud ja eksporditud aktiivenergia jaoks mahtuvus- ja induktiivkoormuste korral. See pakub samaaegset Etherneti ja Wi‑Fi ühenduvust, turvalisi protokolle nagu mTLS MQTT ja HTTP jaoks, sissetulevat/väljaminevat WebSocket ja UDP-d ning MODBUS ühilduvust tööstuslikeks rakendusteks. Sisseehitatud skriptimine (mjS) ja veebihaagid võimaldavad kohalikku automaatikat ja juhtimist ilma pilvesõltuvuseta, samal ajal kui seadmesisene salvestus ja kiire aruandlus (kuni 100 ms kohandatud püsivaraga) võimaldavad üksikasjalikku jälgimist.

Sobib

• Kodude, kontorite, väiketehaste energiatarbimise jälgimine
• Päikese- ja tuuleenergia tootmise jälgimine ja energiavoo juhtimine
• Integreerimine tööstuslikesse juhtimissüsteemidesse MODBUS või MQTT kaudu
• Shelly või muude Wi‑Fi seadmete kohalik automaatika ja juhtimine

Peamised tehnilised andmed

• Mudel: Shelly Pro 3EM (ALL_SHELLY_PRO_3EM)
• Maksimaalne voolutugevus: 120 A
• Sagedus: 50–60 Hz
• Mõõtetäpsus: 1% (aktiivenergia, klass B)
• Ühenduvus: Wi‑Fi, LAN (Ethernet), Bluetooth, MQTT, WebSocket, UDP, mTLS
• Protokollid: MODBUS tugi
• Ajaloolised andmed: kuni 60 päeva seadmel, 1-minuti resolutsioon
• Mõõtmed (L×S×K): 94 × 19 × 69 mm

Kasutusjuhend

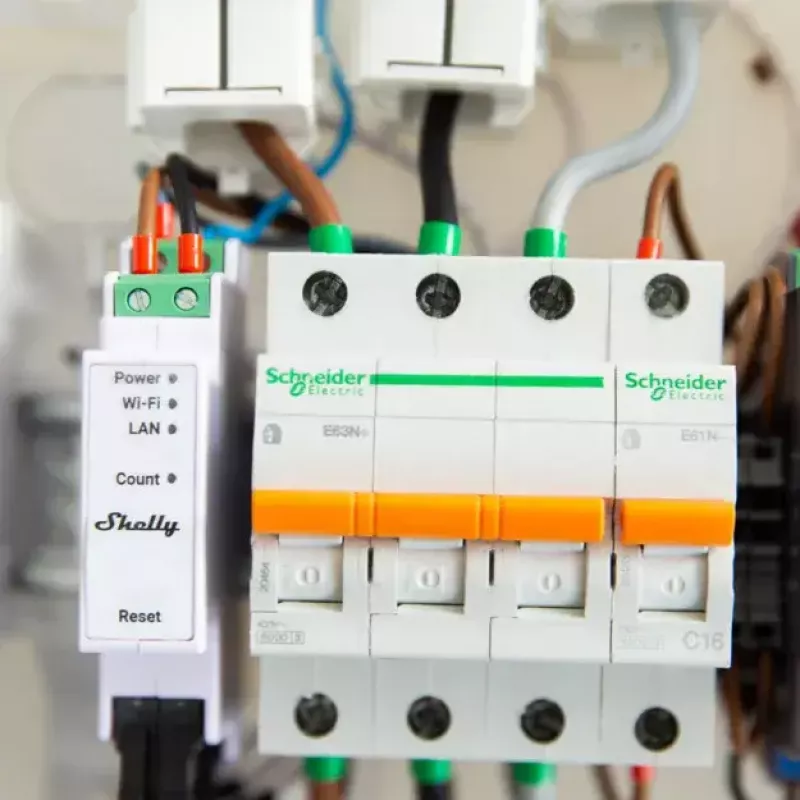

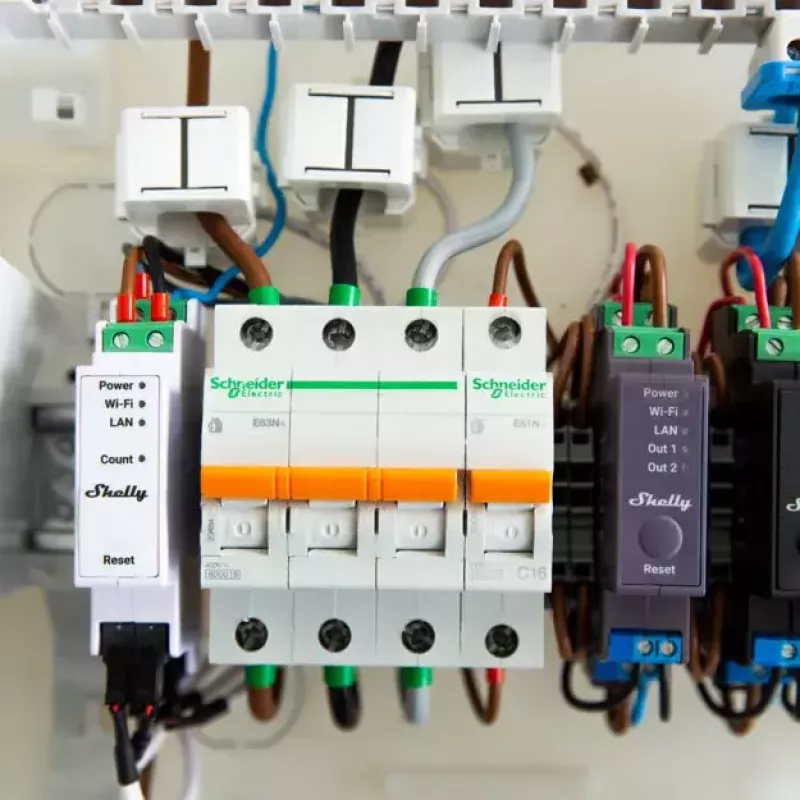

Paigaldage Shelly Pro 3EM DIN-liistule ja ühendage kolmefaasilised juhtmed ning nulljuhe vastavalt kohalikele elektripaigaldise eeskirjadele. Seadistage võrgusätted läbi seadme veebiliidese või toetatud integreerimisprotokolli (MQTT, MODBUS või LAN) kaudu. Kasutage sisseehitatud skriptimootorit (mjS) ja veebihaake kohaliku automaatika loomiseks või ühendage pilve või kohaliku serveriga andmete kogumiseks ja visualiseerimiseks. Päikese- või kahesuunaliste seadistuste korral konfigureerige eksporditud/imporditud energia mõõtmine, et jälgida toodetud ja tarbitud energiat iga faasi kohta.

Soovitused

Veenduge, et paigalduse teostab kvalifitseeritud elektrik. Kontrollige, et juhtmed vastavad seadme sisendklemmidele ja et süsteemi voolutugevus ei ületaks 120 A faasi kohta. Kasutage turvalisi võrgusätteid (mTLS, paroolid), kui integreerite kaugteenustega, ja looge varukoopiaid kohandatud skriptidest ja seadistustest.
