Sisemine RS-232 adapter DeLOCK 89592

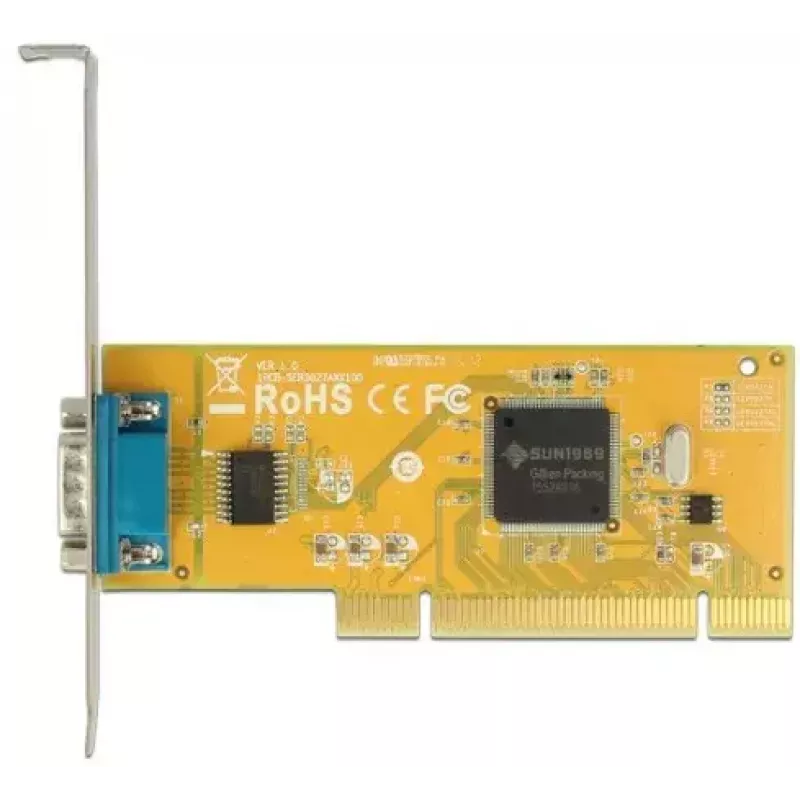

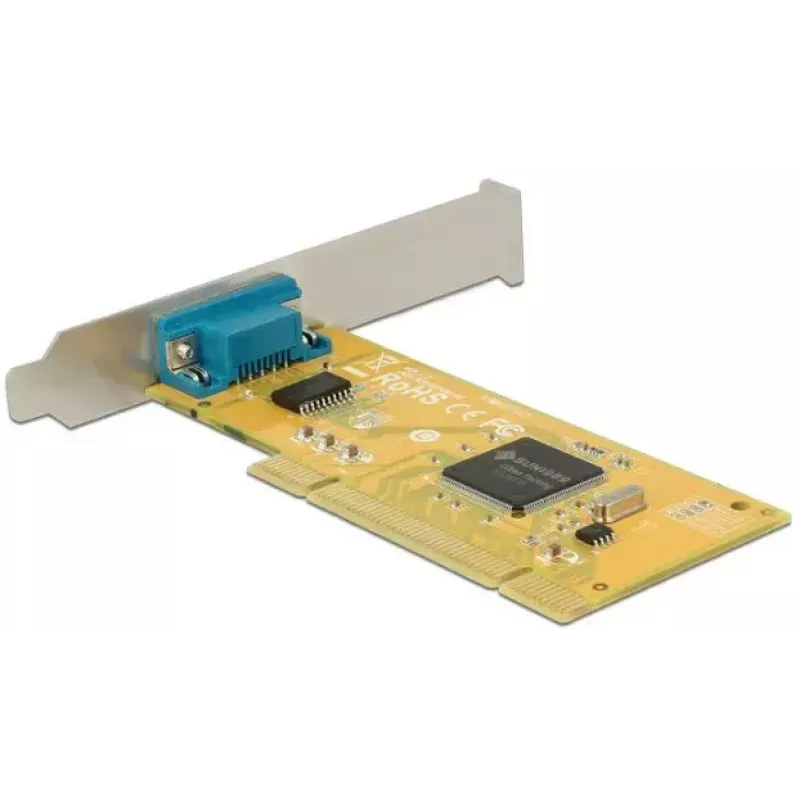

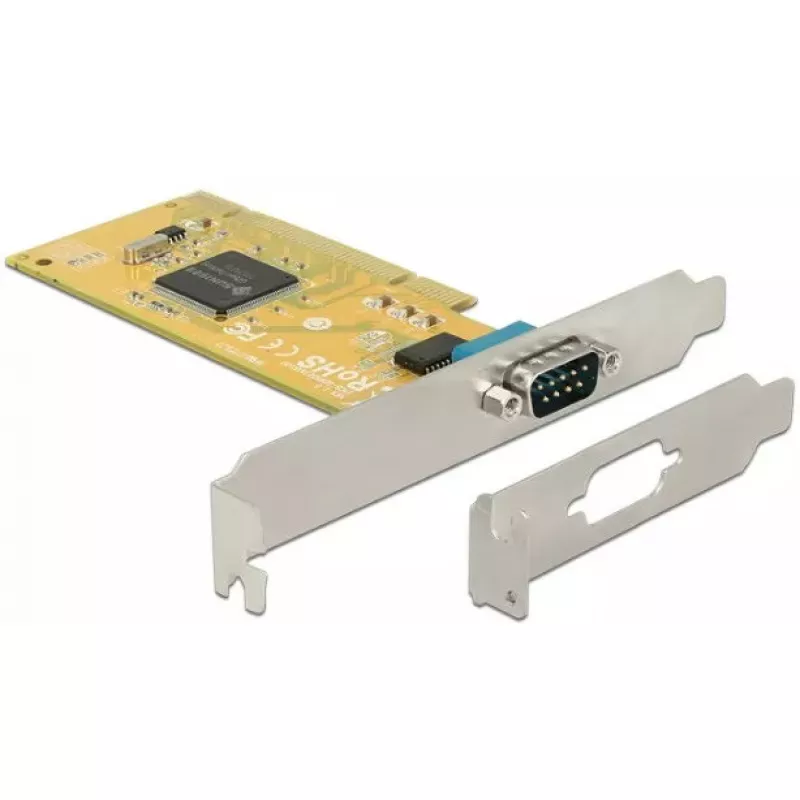

Sisemine RS-232 adapter DeLOCK 89592 lisab arvutile ühe välise jadalildese RS-232 32-bitise PCI liidese kaudu. Kaart kasutab SUN1989 kiibistikku, sellel on väline DB9 isane pistik ja see sisaldab madala profiiliga kinnitusklambrit paigaldamiseks kompaktsetesse süsteemidesse. See toetab standardseid jadasignaale ning pakub ESD kaitset ja FIFO puhvrit usaldusväärseks andmeedastuseks.

Eelised

Adapter toetab PCI 3.0/2.3/2.2/2.1 spetsifikatsioone sagedusel 33 MHz ning ühildub nii 32-bitiste kui ka 64-bitiste PCI pesadega, samuti 3,3 V ja 5 V toitega. Sellel on ±2 kV ESD kaitse kõigil jadasignaalidel, 128-baidine FIFO puhver ja ühilduvus 16C950 UART standardiga. Kaart pakub andmeedastuskiirust kuni 115,2 kb/s ja töötab tüüpilistes arvuti temperatuuri- ja niiskusvahemikes.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage kaart emaplaadi vabasse 32-bitisesse PCI pessa, kinnitage kinnitusklamber ja ühendage väline RS-232 seade DB9 isase pistikuga. Kompaktsesse korpusesse paigaldamisel asendage täiskõrgusega kinnitusklamber kaasasoleva madala profiiliga klambriga enne kinnitamist. Pärast riistvara paigaldamist käivitage süsteem ja installige vajalikud draiverid oma operatsioonisüsteemile (toode ühildub Windows 10, 8.1 ja 7-ga). Veenduge, et COM-port kuvatakse seadmehalduris, ja konfigureerige jadaliidese parameetrid (edastuskiirus, paarsus, andmebitid, stoppbitid) vastavalt ühendatud seadme nõuetele.

Soovitused

Stabiilse jadaühenduse tagamiseks kasutage varjestatud RS-232 kaableid ning veenduge ühendatud seadmete korrektses maanduses. Vältige kaardi kokkupuudet temperatuuride või niiskusega väljaspool määratud vahemikke ning käsitsege plaati paigaldamise ajal antistaatilisi ettevaatusabinõusid järgides.
