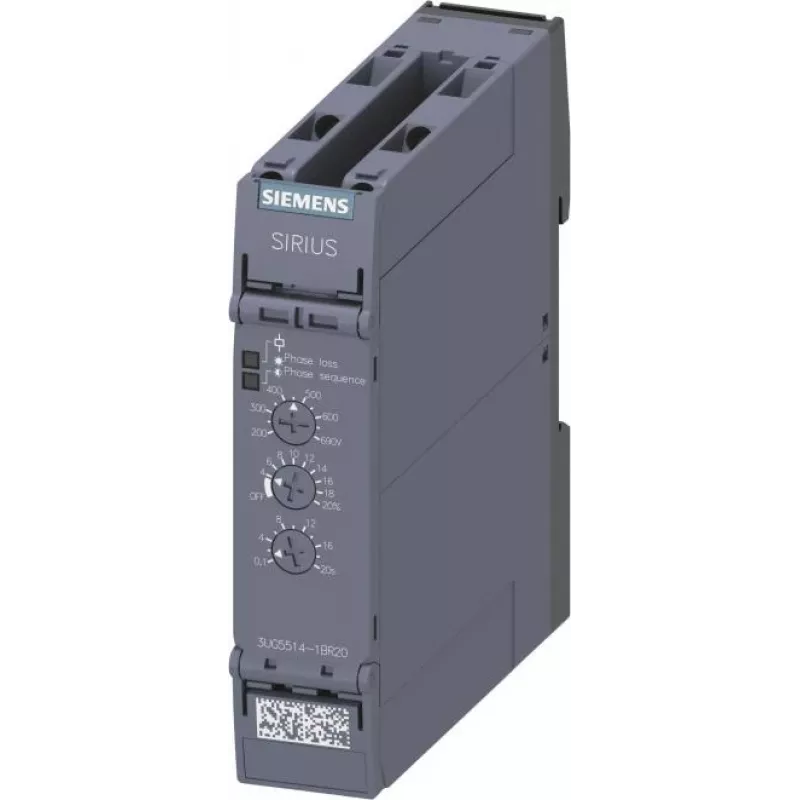

Siemens 3UG5514-1BR20 Analoogseirerelee faasikatkestuse, faasijärjestuse, asümmeetria, alapinge, ülepinge jaoks, 160-690 V AC, 2 CO kontakti, DIN-siini paigaldus

Siemens 3UG5514-1BR20 on kvaliteetne analoogseirerelee, mis on loodud usaldusväärseks kolmefaasilise võrgu seireks. See tuvastab faasikatkestuse, faasijärjestuse vead, asümmeetria, alapinge ja ülepinge, tagades elektriseadmete kaitse. Lai tööpingevahemik 160-690 V AC ja reguleeritavad läviväärtused pakuvad paindlikkust erinevates tööstuslikes rakendustes. Tõeline RMS-mõõtmispõhimõte tagab täpsed näidud ka moonutatud võrkudes.

Eelised

See seirerelee pakub igakülgset kaitset viie seirefunktsiooniga ühes seadmes. Reguleeritavad sisse- ja väljalülitusviivitused (0,1-20 s) võimaldavad täpset koordineerimist teie süsteemiga. 2 vahetuskontakti (2 CO) pakuvad mitmekülgseid lülitusvõimalusi. DIN-siini paigaldus lihtsustab paigaldamist juhtimiskappidesse.

Sobib kasutamiseks

• Tööstuslike mootorite kaitse
• Generaatorite seire
• Toiteallika seire
• Automaatikasüsteemid
• HVAC seadmed

Peamised tehnilised andmed

• Toote tüüp: Seirerelee
• Seirefunktsioonid: Faasikatkestus, faasijärjestus, asümmeetria, alapinge, ülepinge
• Tööpinge: 160-690 V AC
• Sagedus: 50/60 Hz
• Väljundkontaktid: 2 vahetuskontakti (2 CO)
• Klemmi tüüp: Kruviklemmid
• Paigaldus: DIN-siini (35 mm)
• Reguleeritav alapinge lävi: 160-690 V
• Reguleeritav ülepinge lävi: 160-690 V
• Reguleeritav asümmeetria lävi: 5-20%
• Reguleeritav sisselülitusviivitus: 0,1-20 s
• Reguleeritav väljalülitusviivitus: 0,1-20 s
• Mõõtmispõhimõte: Tõeline RMS
• Töötemperatuur: -25 kuni +60 °C
• Kaitsetase (korpus): IP40
• Kaitsetase (klemmid): IP20
• Elektriline tööiga: 100 000 lülitustsüklit nimikoormusel

Soovitused

Optimaalse jõudluse tagamiseks paigaldage relee puhtasse ja kuiva keskkonda, mis jääb kindlaksmääratud temperatuurivahemikku. Kasutage sobivaid kruviklemme soovitatud juhtme suurustega. Kontrollige regulaarselt relee funktsioone, et säilitada süsteemi töökindlus.
