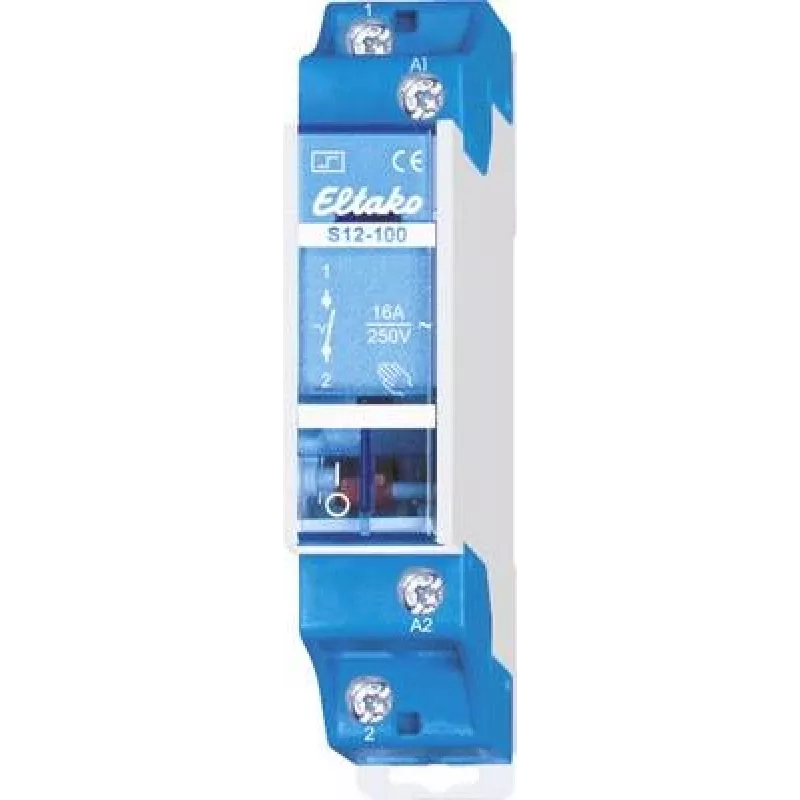

Elektriimpulsslüliti Eltako 1S 16A 24V DC S12-100-24V DC (MPN 21100055)

Eltako 1S 16A 24V DC impulsslüliti S12-100-24V DC on ühepooluseline DIN-liistule paigaldatav lülitusmoodul, mis on ette nähtud 24 V alalispingega juhitavatele juhtimisahelatele. Seade võtab vastu impulssjuhtimissisendeid, et muuta oma väljundolekut, pakkudes kuni 16 A koormuste sisse-/väljalülitamist. Selle kompaktne formaat ja sisendi ning väljundi vaheline galvaaniline eraldus muudavad selle sobivaks paigaldamiseks jaotuskilpidesse, kus on vaja ruumisäästlikku, elektripõhist lülitamist.

Eelised

Impulsslüliti tagab usaldusväärse impulssjuhtimisega lülituse nimivooluga 16 A ning on ette nähtud 24 V alalispinge juhtimissüsteemidele. Ühepooluseline kontakt vähendab juhtmestiku keerukust lihtsate sisse-/väljarakenduste korral ja DIN-liistul korpus tagab kindla kinnituse elektrikilpides. Elektriline konstruktsioon eraldab juhtsisendi lülitatavast ahelast, võimaldades integreerimist paljude juhtimisseadmete ja automaatikasüsteemidega.

Sobilik

Põhispecifikatsioonid

Kasutamine

Paigaldage impulsslüliti standardsele DIN-liistule jaotuskilbi sees ja ühendage koormus lülituskontakti vastavalt vooluahela skeemile. Ühendage 24 V alalispinge juhtsisendiga; iga impulsisignaal lülitab väljundolekut sisse ja välja. Veenduge, et ühendatud koormus ei ületa 16 A nimivoolu ning järgige õiget polaarsust ja nõutavat eraldust juht- ja koormusahelate vahel. Järgige kohalikke juhtmestiku määruseid ja enne paigaldamist või hooldust ühendage toide lahti.

Soovitused

Kasutage seadet tsentraliseeritud või kaugjuhtimisega lülitamiseks madalpinge alalispinge paigaldistes ja kombineerige seda sobivate kaitseseadmetega, nagu koormusele vastavalt kaitse- või liigvoolukaitselülitid. Kontrollige ühilduvust juhtnuppude, andurite või automaatikaväljunditega, mis annavad 24 V alalispinge impulsisignaale. Kui seade töötab nimivoolu lähedal, tagage piisavad soojustingimused ja järgige usaldusväärse toimimise tagamiseks tootja paigaldusjuhiseid.
