SFP transiveri moodul BlueOptics SFPGLX10B13-w-BO 1250 Mbit/s

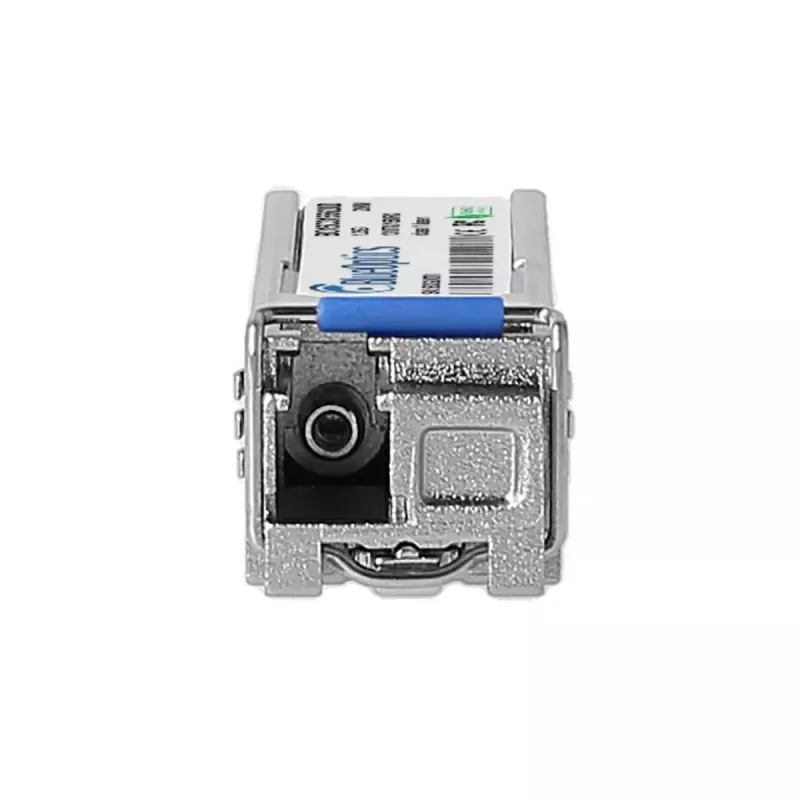

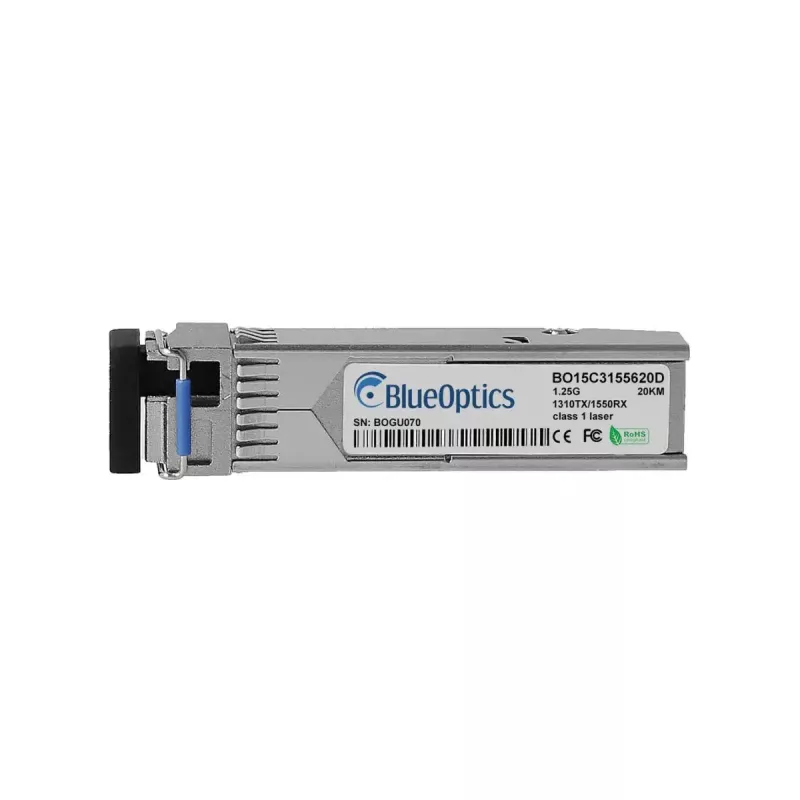

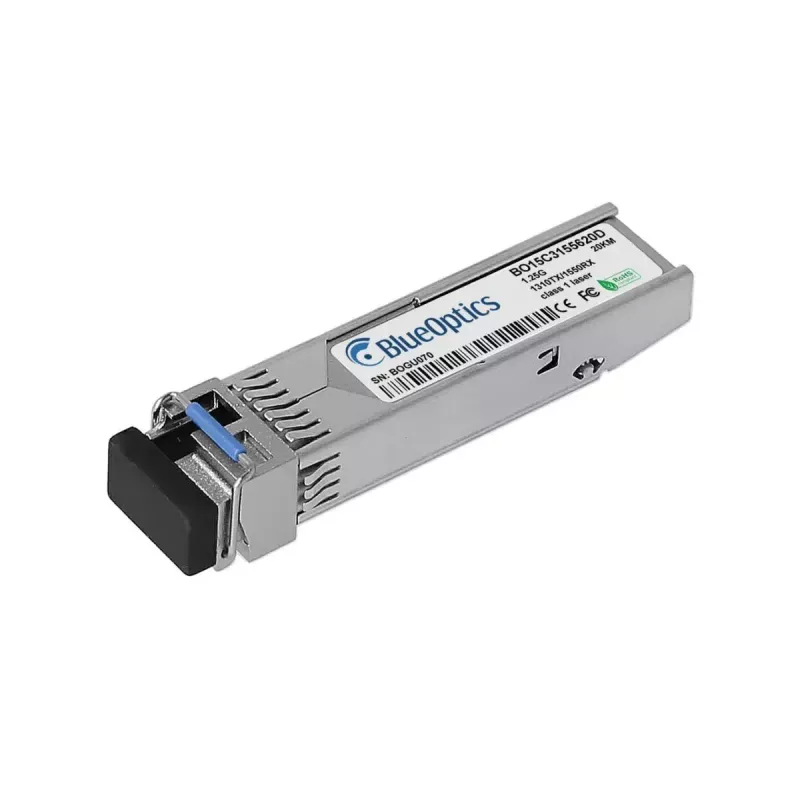

BlueOptics SFPGLX10B13-w-BO on SFP kiudoptiline transiveri moodul, mis on mõeldud ühemoodilistele ühendustele maksimaalse andmeedastuskiirusega 1250 Mbit/s. Hõbedases SFP metallkorpus ja kaalub 20 g, moodul järgib MSA mehaanilist vormitegurit ning kasutab optiliseks ühenduseks LC simplex-pistikut. See toetab 1000BASE-BX-U tööd eraldi saatja ja vastuvõtja lainepikkustega ühekiuliseks kahesuunaliseks edastuseks kuni 20 km kaugusele sobiva ühemoodilise kiuga.

Eelised

See transiver pakub kompaktset SFP vormitegurit, mis tagab koostalitlusvõime MSA-ga ühilduvate seadmetega ning vähendab ruumivajadust kommutaatorites ja ruuterites. Moodul võimaldab ühemoodilist kahesuunalist optilist edastust, kasutades spetsiaalseid saate- ja vastuvõtulainepikkusi, mis võimaldab täisdupleksühendusi üle ühe kiu. Tööstusstandarditele ehitatud, toetab see levinud protokolle nagu Ethernet ja Fibre Channel üle Etherneti ning sisaldab digitaalset diagnostilist seiret, kui host-riistvara toetab, reaalajas põhiparameetrite oleku jälgimiseks.

Sobiv kasutamiseks

• Ühemoodiliste võrguühenduste uuendamine või laiendamine kommutaatorites ja ruuterites
• Telekomi- ja andmekeskuste seadmete vahelised ühendused kuni 20 km kaugusele
• Fibre Channel üle Etherneti ja SDH/SONET ühendused, mis nõuavad 1,25 Gbit/s transivereid
• MSA-ga ühilduvate SFP moodulite asendamine süsteemides, mis aktsepteerivad ühilduvat optikat

Peamised tehnilised andmed

• Liidese tüüp: SFP (väike vormiteguriga ühendatav)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbit/s)
• Optiline režiim: Ühemoodiline kiud (SMF)
• Pistik: LC simplex
• Edastuse tüüp: Kahesuunaline (eraldi TX ja RX lainepikkused, 1310 nm / 1550 nm)
• Tüüpiline ulatus: Kuni 20 km (sõltuvalt kiust ja ühenduse eelarvest)
• Vormiteguri värv: Hõbedane metallkorpus
• Kaal: 20 g
• Toetab digitaalset diagnostilist seiret (DDM/DOM), kui host toetab SFF-8472
• MSA-ga ühilduv elektriline, mehaaniline ja funktsionaalne käitumine

Kasutamine

Sisestage BlueOptics SFPGLX10B13-w-BO ühilduva kommutaatori, ruuteri või võrguseadme vabasse SFP porti, kui host-seade on vastavalt tootja juhistele toitega ühendatud. Ühendage mooduliga ühemoodiline LC paikakaabel ja paaritage see kaugpoolse vastava transiveriga, jälgides õiget orientatsiooni TX ja RX lainepikkustele. Kontrollige host-seadmes ühenduse olekut ja kiirust ning kui saadaval, kasutage DDM/DOM liidest, et jälgida toitepinget, laseri eelvoolu, väljundvõimsust, sisendvõimsust ja temperatuuri. Järgige seadme tootja juhiseid kuumpistiku ja ESD ettevaatusabinõude kohta.

Soovitused

Kasutage kõrgekvaliteetset ühemoodilist LC paikajuhet ja puhastage pistikute otsad enne ühendamist, et tagada optimaalne signaaliedastus. Veenduge, et host-riistvara toetab 1000BASE-BX-U ja kui vajate digitaalset diagnostikat, et seade avab DDM/DOM-i. Usaldusväärse pikaajalise töö tagamiseks vältige kiu painutamist üle selle minimaalse painderaadiuse ja hoidke töötingimused süsteemi tarnija määratud keskkonnapiirides.
