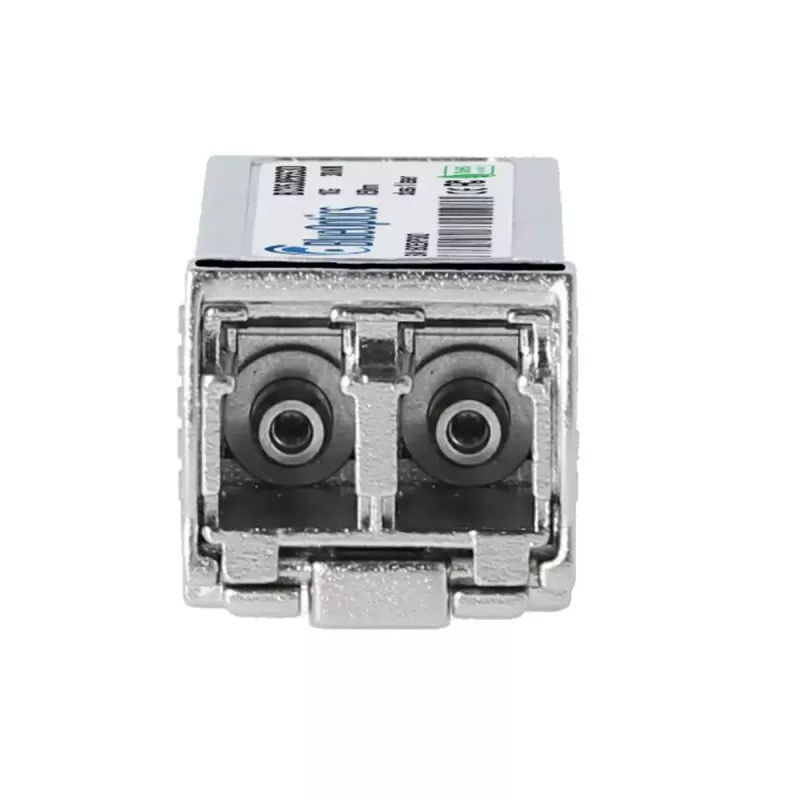

SFP transiiver module BlueOptics SFP-10G-SR-VA-BO 10000 Mbit/s 850 nm

BlueOptics SFP-10G-SR-VA-BO on kompaktne fiiberoptiline SFP transiivermoodul, mis on mõeldud 10G optiliste ühenduste jaoks. See toetab maksimaalset andmeedastuskiirust 10000 Mbit/s ja töötab lainepikkusel 850 nm mitmemoofikiudühenduste puhul. Moodul kasutab SFP-liidest ja LC dupleks optilist ühendusformaati, on väikese vormiteguriga ja väikese kaaluga (ligikaudu 3 g) ning nõuab 3,3 V toiteallikat. See on ette nähtud integreerimiseks lülititesse, ruuteritesse, salvestussüsteemidesse ja muudesse võrguseadmetesse, mis aktsepteerivad SFP-mooduleid ja toetavad 10GBASE-SR optilisi transiivereid.

Eelised

Moodul pakub 10 Gbit/s optilist ühenduvust üle mitmemoofikiudude tüüpilise lühimaa ulatuse. Selle kompaktne SFP-vormitegur lihtsustab paigaldamist ja kiirvahetust ühilduvates võrguseadmetes. MSA-standarditele ehitatud transiiver on kavandatud funktsionaalselt ühilduma platvormidega, mis toetavad algset võrdlustransiiverit. Madal energiatarve (3,3 V) ja kerge kaal aitavad kaasa tõhusale raami- ja seadmeintegratsioonile, samas kui digitaalne diagnostika toetab oluliste optiliste ja elektriliste parameetrite kaugseiret, kui hostriistvara toetab DDM/DOM-i.

Sobib kasutamiseks

• 10G Ethernet ühendused andmekeskuste harundamisel ja serveri üleslülitustes
• Kiired ühendused lülitite ja ruuterite vahel üle mitmemoofikiudude
• SAN-ühendused, kasutades Fibre Channel üle Etherneti kiirusel 10 Gbit/s
• Lühimaa optilised ühendused ettevõtte võrguruumides (mitmemoof)

Peamised spetsifikatsioonid

• Liides: SFP
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Lainepikkus: 850 nm
• Ühendus: LC dupleks (mitmemoofikiud)
• Tüüpiline toetatud ulatus: lühimaa mitmemoof (kuni ~300 m olenevalt kiuduu tüübist ja ühenduse tingimustest)
• Toitepinge: 3,3 V
• Kaal: 0,003 kg
• Värvus: Hõbe

Kasutusjuhend

Paigaldage BlueOptics SFP-10G-SR-VA-BO, sisestades mooduli ühilduvasse SFP-pessa hostseadmel, kuni see kinnitub kindlalt; järgige hosti tootja juhiseid kiirvahetuse operatsioonideks. Ühendage LC dupleks mitmemoofikiudude paikamiskaablid transiiveri optilistesse portidesse, tagades õige saate-/vastuvõtusüunuse. Veenduge, et lüliti, ruuter või salvestussüsteem tunneb mooduli ära ja et ühenduse läbirääkimine loob 10G ühenduse. Kui see on saadaval ja vajalik, lubage hostis digitaalne diagnostika (DDM/DOM) toitepinge, laseri eelpinge, optilise väljundvõimsuse ja vastuvõetud võimsuse ning mooduli temperatuuri jälgimiseks.

Soovitused

Kasutage kvaliteetseid OM3/OM4 mitmemoofikiude ja LC dupleks paikamiskaableid optimaalse ulatuse ja jõudluse tagamiseks. Kontrollige hosti ühilduvust 10GBASE-SR SFP-moodulitega ja veenduge DDM/DOM-i toes, kui on vaja kaugdiagnostikat. Vältige transiiveri kokkupuudet saasteainete või mehaanilise pingega käsitsemise ajal ja veenduge, et kasutamata pordid oleksid korralikult tolmukorkidega kaetud.
