LevelOne 1,25 Gbps mitmemoodiline SFP-transiiver, 500 m, 850 nm

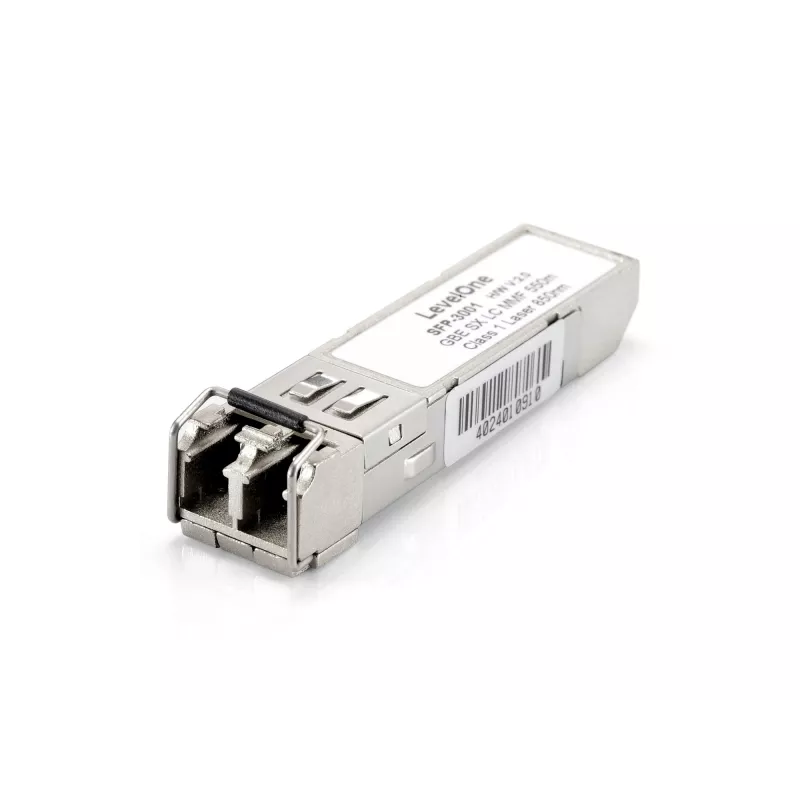

LevelOne SFP-3001 on mitmemoodiline SFP-transiiver Gigabit Etherneti ja kiudkanali rakenduste jaoks. See toetab kahesuunalist andmeedastuskiirust kuni 1,25 Gbps üle ühe duplekskiu südamiku ja ühildub 50/62,5 µm mitmemoodilise kiuga kuni 500–550 m pikkuste ühenduste jaoks. Moodul kasutab 850 nm VCSEL-valgusallikat, nõuab ühte +3,3 V toiteallikat ja vastab asjakohastele tööstusstandarditele, sealhulgas IEEE 802.3z, MSA ja EN 60825-1 laserohutuse osas.

Eelised

SFP-3001 pakub kompaktset SFP-vorminguteguri ühilduvust lihtsaks kuumvahetusega paigaldamiseks, madalat voolutarvet ühest +3,3 V toitepingest ja vastavust mitme allika lepingule (MSA) laia koostalitlusvõime tagamiseks. 850 nm VCSEL-i ja dupleks-LC-pistikuga tagab see usaldusväärse mitmemoodilise kiu ühenduvuse ning vastab RoHS-nõuetele ja 1. klassi laserohutusstandarditele.

Sobib

• Gigabit Etherneti üleslingid ja lülitid
• Lühimaa kiudkanali ühendused andmekeskustes
• Võrguseadmed, mis nõuavad kuumvahetatavaid SFP-transiivreid

Peamised tehnilised andmed

• Tootja: LEVELONE; Mudel: SFP-3001
• Liidese tüüp: SFP; Pistik: Dupleks-LC
• Lainepikkus: 850 nm VCSEL
• Maksimaalne andmeedastuskiirus: 1,25 Gbps (1250 Mbit/s)
• Maksimaalne ulatus (mitmemoodiline 50/62,5 µm): kuni 500–550 m
• Toiteallikas: Üksik +3,3 V
• Standardid: IEEE 802.3z, MSA-ühilduv, EN 60825-1 (LASER klass 1), RoHS
• Mõõtmed: 57 mm × 12 mm × 13,7 mm; Kaal: 0,02 kg

Kasutamine

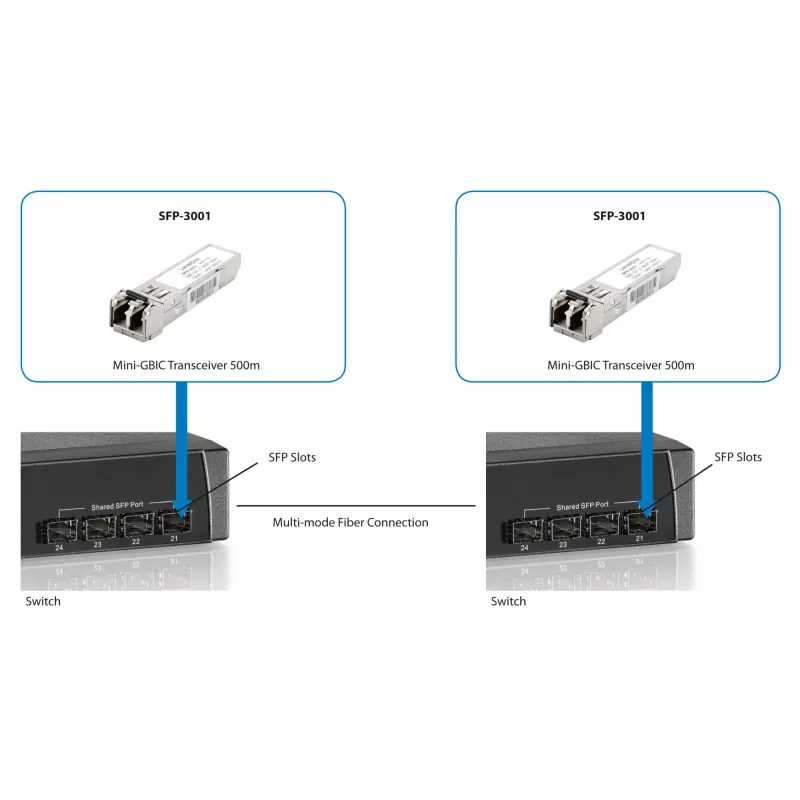

Sisestage SFP-3001 moodul ühilduvasse SFP-pessa lülitis, ruuteris või transiivriporti, kuni see klõpsatab; ühendage duplekssed mitmemoodilised LC-kiudkaablid (50/62,5 µm) mooduli portidesse, tagades õige TX/RX orientatsiooni. Rakendage +3,3 V toide läbi hostseadme; täiendavat seadistustarkvara pole vaja. Kontrollige ühenduse olekut hostseadme LED-indikaatoritelt või haldusliidesest ning testige pärast paigaldamist ühenduse kiirust ja ühenduvust.

Soovitused

Kasutage seda transiivrit koos ühilduva mitmemoodilise kiuga (50/62,5 µm) ja LC-pistikuga, hoidke tolmukorgid peal, kui see pole ühendatud, järgige EN 60825-1 laserohutusjuhiseid ja veenduge, et hostseade toetab SFP MSA-mooduleid ja nõutavat ühenduskiirust.
