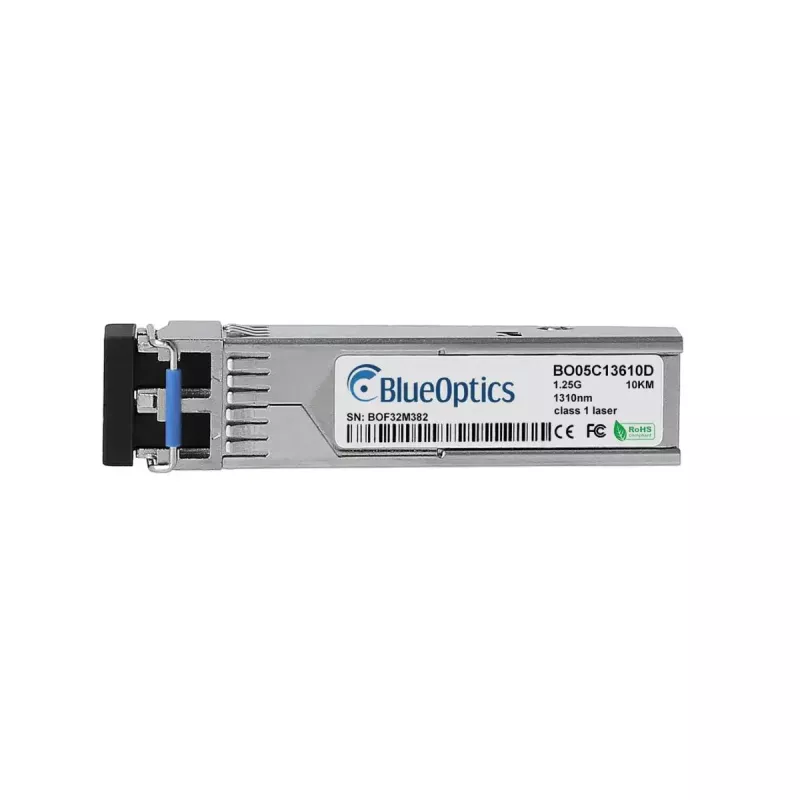

SFP transiiversaitemoodul BlueOptics SFP-6D-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-6D-BO on ühe pordiga fiiberoptiline SFP transiiveri moodul, mis on mõeldud 1250 Mbit/s (1,25 Gbit/s) andmeedastuseks ühemoodilise fiibri kaudu lainepikkusel 1310 nm. Kompaktses metallkorpus ja kaalub umbes 3 g, moodul töötab 3,3 V sisendpingel ning sellel on SFP+ liides koos MSA standarditele vastava LC dupleks optilise pistikuga. See on ette nähtud kasutamiseks võrguseadmetes, mis aktsepteerivad standardse SFP vormiteguriga transiivereid ning toetavad suure ulatusega optilisi ühendusi.

Eelised

Moodul ühendab vastupidava metallkorpuse kerge konstruktsiooniga, et seda oleks lihtne käsitseda ja paigaldada. MSA liidese mõõtmete ja LC dupleks ühenduvuse järgimine tagab laialdase ühilduvuse lülitite, ruuterite ja salvestusseadmetega, mis toetavad standardseid SFP-mooduleid. Töötamine 1310 nm juures ja 1250 Mbit/s liinikiirusel toetab Etherneti ja muid järjestikuseid optilisi protokolle kuni tüüpilise ühemoodilise ulatuskaugustel. Seadme konstruktsioon võimaldab pikendatud kasutusiga ja väikese vormiteguri integreerimist olemasolevatesse portidesse.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage transiiver sobiva võrguseadme vabasse SFP/SFP+ pesasse, joondades mooduli pesaga ja vajutades õrnalt, kuni see fikseerub. Kasutage sobitatud LC dupleks ühemoodilist ühenduskaablit, et ühendada saatja- ja vastuvõtukiud kaugtransiiveri või ühenduspaneeliga. Veenduge, et hostseade toetab nõutavat andmeedastuskiirust ja optilist lainepikkust ning et kõik DDM/DOM seirefunktsioonid on seadme poolt toetatud, kui on vaja diagnostilisi näitu. Järgige standardseid elektrostaatilise laengu (ESD) ettevaatusabinõusid ja eemaldage optiliste portide kaitsekatted alles vahetult enne fiibriühenduse loomist.

Soovitused

Optimaalse ühenduse jõudluse tagamiseks kasutage kvaliteetseid ühemoodilisi LC dupleks ühendusjuhtmeid ja kontrollige polaarsust. Kinnitage ühilduvus hostseadme püsivaraga ja lubage digitaalne diagnostika seire ainult siis, kui süsteem seda toetab, et jälgida toitepinget, laseri eelpinget, väljund-/sisendvõimsust ja temperatuuri. Hoidke kasutamata mooduleid kaitsvas antistaatilises pakendis ja vältige mehaanilisi lööke või optiliste liideste kokkupuudet saasteainetega.
