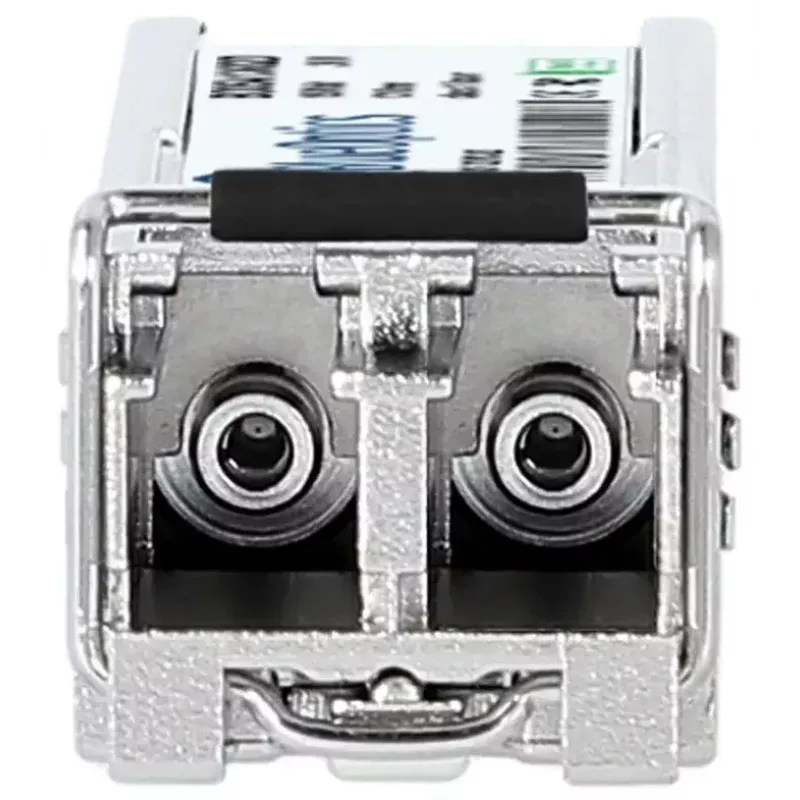

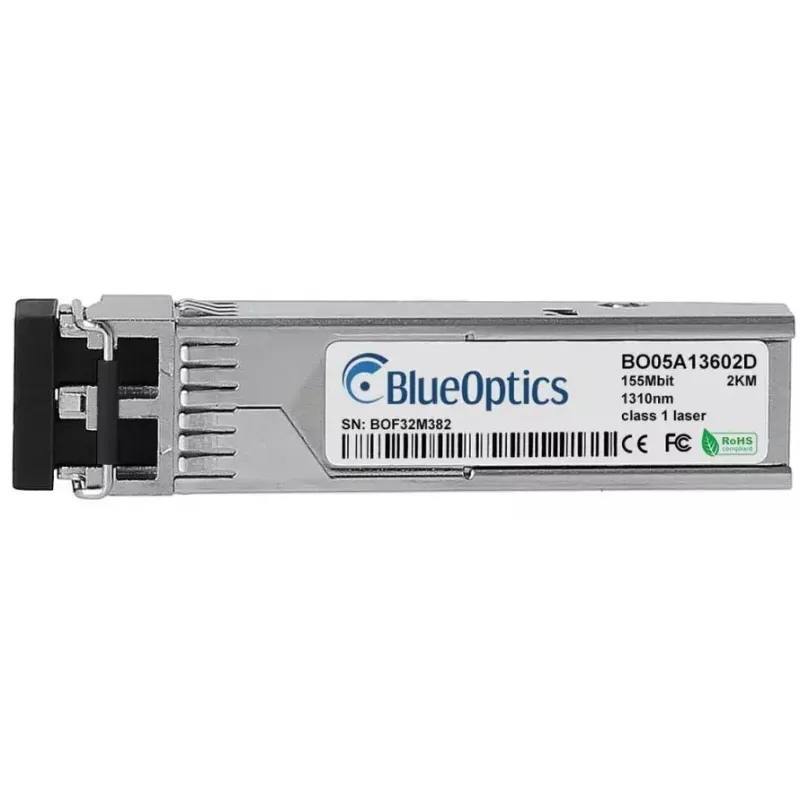

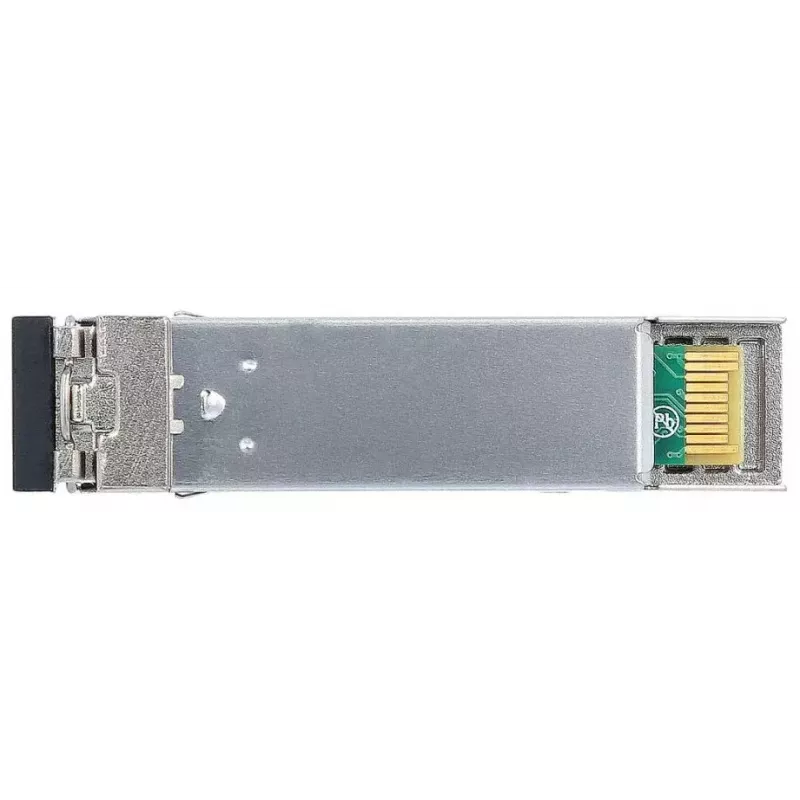

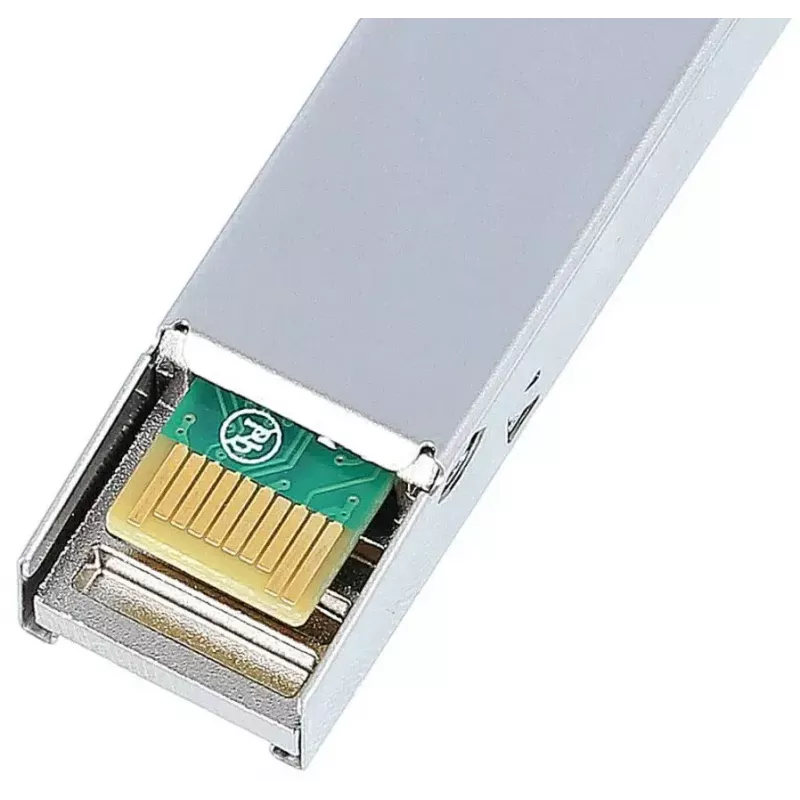

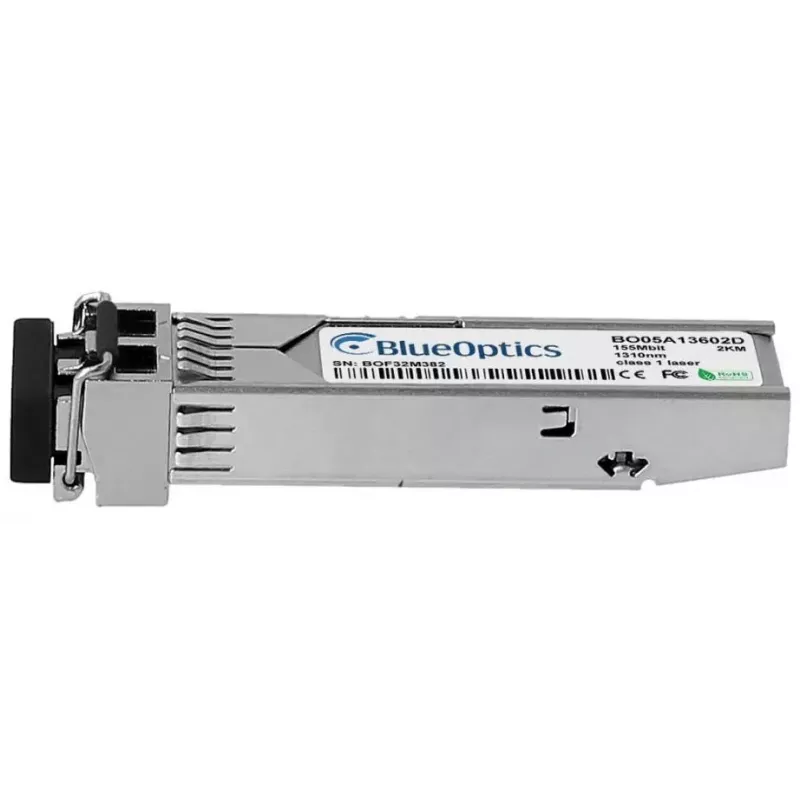

SFP transiiveri moodul BlueOptics SFP100MMD-W-BO 155 Mbit/s 1310 nm

BlueOptics SFP100MMD-W-BO on SFP-kiudoptiline transiiveri moodul, mis on mõeldud 100BASE-FX klassi rakenduste jaoks, maksimaalse andmeedastuskiirusega 155 Mbit/s ja optilise lainepikkusega 1310 nm. Metallkorpuses ja umbes 3 g kaaluv moodul töötab 3,3 V toitega ning pakub kompaktset, standarditele vastavat SFP-liidest, millel on LC-dupleksühendus mitmekiuliste fiiberoptiliste linkide jaoks kuni lühikese vahemaa ulatuses.

Eelised

See SFP-transiiver järgib MSA-ühilduvaid SFP mehaanilisi ja elektrilisi spetsifikatsioone ning ühildub tavaliste võrguseadmetega, mis toetavad 100BASE-FX mooduleid. Metallkorpus tagab mehaanilise töökindluse ja termilise stabiilsuse, samas kui väike vormitegur ja madal kaal lihtsustavad paigaldamist lülititesse, ruuteritesse ja teistesse SFP-d toetavatesse seadmetesse. Mooduli disain toetab stabiilset 1310 nm optilist edastust määratud andmeedastuskiirusel ning töötab tavalisest 3,3 V toiteallikast.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Enne sisestamist lülitage SFP-d toetav seade välja või järgige seadme tootja soovitatud kuumvahetusprotseduure. Joondage ja sisestage BlueOptics SFP100MMD-W-BO moodul SFP-pesasse, kuni see kindlalt lukustub, seejärel ühendage õige polaarsusega LC-dupleks-mitmekiulised fiiberoptilised ühenduskaablid. Kontrollige hostseadme haldusliideses lingi olekut ja seadistust. Veenduge, et hostseade toetab 100BASE-FX mooduleid ja spetsiifilisi DDM/DOM funktsioone, kui diagnostika on vajalik.

Soovitused

Optimaalse optilise jõudluse tagamiseks kasutage kvaliteetseid mitmekiulisi fiiberoptilisi ühenduskaableid ning säilitage õige kiudude polaarsus ja LC-kontaktide puhtus. Kinnitage ühilduvus sihtlüliti või -ruuteri püsivaraga ja lubage digitaalne diagnostika ainult siis, kui hostseade toetab reaalajas jälgimiseks DDM/DOM liidest.
