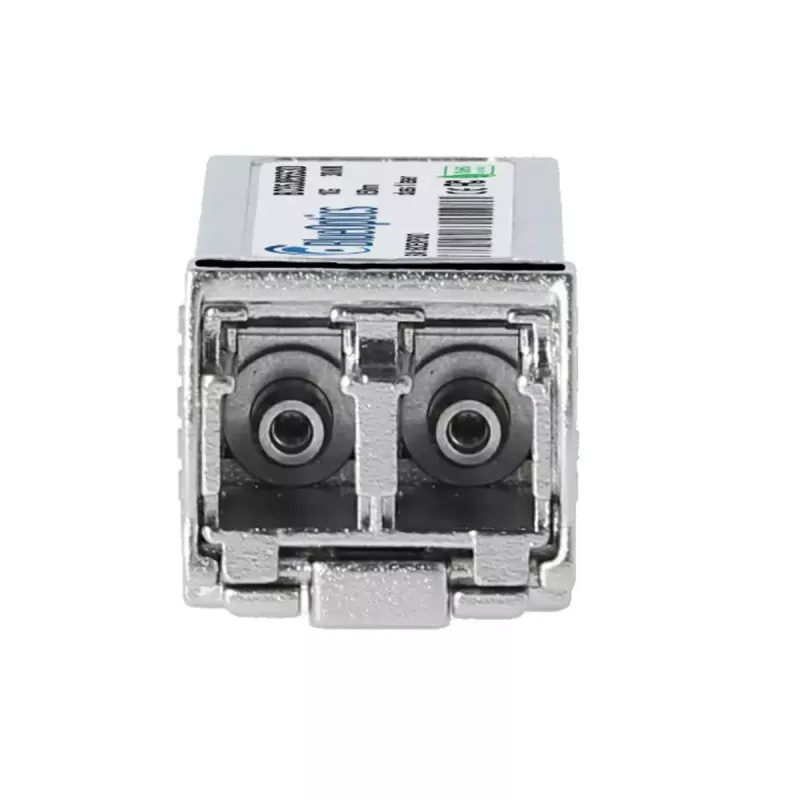

SFP+ transiiver moodul BlueOptics 7101678-BO Fiiberoptiline 10000 Mbit/s

BlueOptics 7101678-BO SFP+ transiiver moodul on fiiberoptiline 10GBASE-SR lahendus, mis on mõeldud lühimaa mitmemooodilistele ühendustele. See toetab maksimaalset andmeedastuskiirust 10000 Mbit/s üle mitmemooadilise fiibri, kasutades LC duplekspistikut. Vastupidavast metallkorpusest ja umbes 20 g kaaluv moodul järgib MSA SFP+ vormiteguri spetsifikatsioone ning sisaldab saatja ja vastuvõtja optikat, mis töötab lainepikkusel 850 nm. transiiver sobib integreerimiseks võrgukommutaatoritesse, ruuteritesse, salvestussüsteemidesse ja muudesse riistvaraplatvormidesse, mis aktsepteerivad SFP+ mooduleid, mis vastavad standardsetele elektrilistele ja mehaanilistele liidestele.

Eelised

Moodul pakub 10 Gbit/s optilist ühenduvust kompaktse SFP+ jalajälje ja LC dupleksliidesega, võimaldades samaaegset saatmist ja vastuvõttu üle kahe fiibri. Metallkorpusega ehitatud, tagab see termilise stabiilsuse ja vastupidavuse ning pakub kõrget MTBF (keskmine riketevaheline aeg) reitingut pikendatud tööea jaoks. Ühilduvus levinud SFP+ MSA standarditega tagab koostalitlusvõime paljude võrguseadmetega. Väike suurus ja kerge kaal muudavad selle hõlpsasti paigaldatavaks ja vahetatavaks tihedates serveri- ja kommutaatorikeskkondades.

Sobib (ülesanded / kasutusjuhud)

• Lühimaa 10 Gbit/s Etherneti ühendused üle mitmemooadilise fiibri
• Andmekeskuste kommutaatorite ja ruuterite vahelised ühendused
• Salvestusvõrgu (SAN) ja serveri üleslingid
• Kiired ühendused ülikoolilinnaku või ettevõtte võrkudes

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Optiline lainepikkus: 850 nm (saatmine ja vastuvõtt)
• Pistiku tüüp: LC Dupleks
• Toetatud fiibri tüüp: Mitmemooadiline fiiber (lühimaa, tüüpiliste mitmemooadiliste vahemaadeni)
• Korpus: Metall
• Kaal: ~0.02 kg
• Vormitegur: SFP+ MSA ühilduv
• Digitaalne diagnostika: toetatud, kui hosti riistvara eksponeerib DDM/DOM (MSA SFF-8472)

Kasutamine

Paigaldage transiiver SFP+ pessa ühilduvasse võrguseadmesse, järgides seadme tootja kuumvahetus- ja elektrostaatilise lahenduse (ESD) ettevaatusabinõusid. Ühendage LC dupleks mitmemooadilised fiiberoptilised patch-kaablid mooduliga – jälgige õiget saatmise/vastuvõtu polaarsust – ja veenduge, et ühendatud seade toetab 10GBASE-SR optikat. Kontrollige ühenduse olekut ja kui saadaval, lugege digitaalset diagnostikat (DDM/DOM) hostisüsteemi kaudu, et jälgida optilist võimsust, temperatuuri ja toitepinget. Optimaalse jõudluse tagamiseks kasutage sobivat mitmemooadilist fiibrit ja puhastage pistiku otsapindu enne ühendamist.

Soovitused

Kasutage BlueOptics 7101678-BO SFP+ koos mitmemooadilise fiiberkaabeldusega, mis on hinnatud 10 Gbit/s jaoks, näiteks OM3/OM4 pikendatud ulatuse ja usaldusväärse signaalikvaliteedi jaoks. Veenduge, et hostiseadme püsivara toetab 10GBASE-SR optikat ja DDM/DOM-i, kui jälgimine on vajalik. Hoidke ja käsitsege moodulit staatilise elektri eest kaitstud keskkonnas ning kaitske kasutamata porte tolmukorkidega kuni paigaldamiseni.
