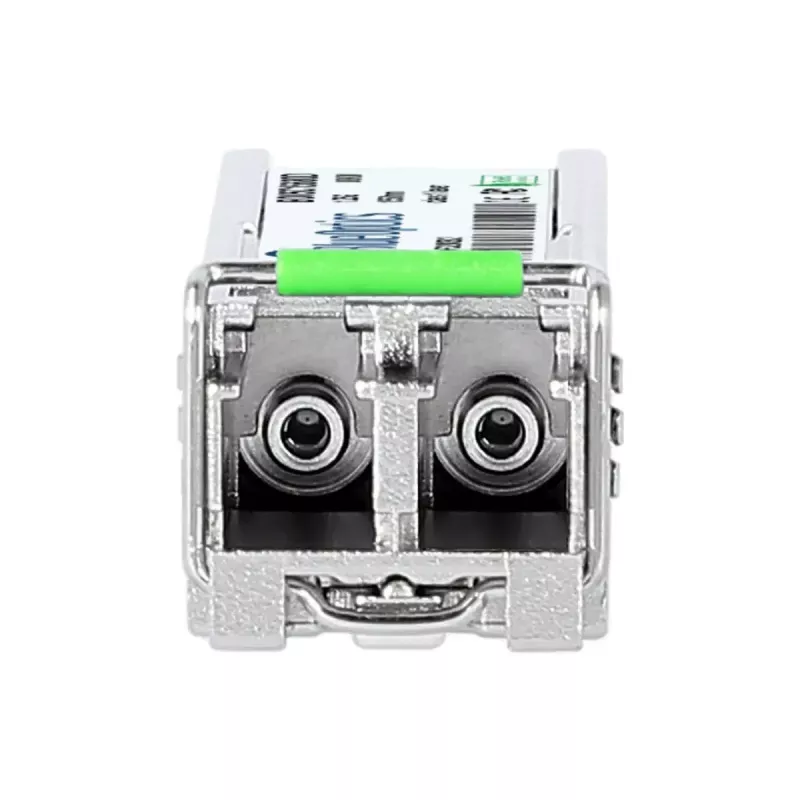

SFP transiiver module BlueOptics SFP-ZX-80-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-ZX-80-BO on ühemoodiline fiiberoptiline SFP transiivermoodul, mis on mõeldud optilistele võrguühendustele, mis nõuavad 1250 Mbit/s andmeedastuskiirust ja 1550 nm lainepikkust. Metallkorpusesse pakendatud ja umbes 3 g kaaluv moodul kasutab standardset SFP-liidest ning töötab 3,3 V toitepingega. See toetab LC-dupleksühenduvust ning järgib MSA-ga ühilduvaid mehaanilisi ja elektrilisi kujutegureid kasutamiseks võrguseadmetes, mis toetavad SFP-mooduleid.

Eelised

See BlueOptics SFP-transiiver pakub ühilduvust levinud 1000BASE-ZX rakendustega kaugühenduste ühemoodiliste ühenduste jaoks. Metallkorpus pakub mehaanilist töökindlust ja varjestust, samas kui kompaktne SFP-kujutegur võimaldab lihtsat kuumvahetust lülitites, ruuterites ja muudes SFP-ga varustatud seadmetes. Mooduli disain toetab digitaalset diagnostilist seiret (DDM/DOM), kui host-riistvara seda funktsionaalsust eksponeerib, võimaldades optiliste ja elektriliste parameetrite kaugseiret.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage BlueOptics SFP-ZX-80-BO ühilduva võrguseadme SFP-pistikupessa, järgides host-seadme tootja juhiseid. Veenduge õiges orientatsioonis ja et moodul klõpsataks paika; pärast sisestamist peaks host transiiveri tuvastama ja konfigureerima ühenduse vastavalt oma võrguseadetele. Ühendage LC-dupleks ühemoodilised fiiberoptilised patch-kaablid saate- ja vastuvõtupistikutesse, järgides õiget fiibri polaarsust. Kui host toetab DDM/DOM-i, lubage või pärige seireliidest reaalajas parameetrite nagu toitepinge, laseri eelvoolu, väljundvõimsuse, vastuvõetud võimsuse ja temperatuuri vaatamiseks.

Soovitused

Kasutage ühemoodilisi LC-dupleks patch-kaableid ja asjakohast fiiberhaldust (patch-paneelid, sildid ja tõmbekoormuse leevendus), et tagada stabiilsed kaugühendused. Veenduge, et host-riistvara toetab 1000BASE-ZX või samaväärset SFP optikat ning kui seire on vajalik, et DDM/DOM on seadmes lubatud. Käsitsege moodulit ESD ettevaatusabinõudega ja hoidke pistikute otspinnad puhtad, et säilitada optiline jõudlus.
