SFP transiiver BlueOptics SLC40-DDM-BO 155 Mbit/s 1310 nm

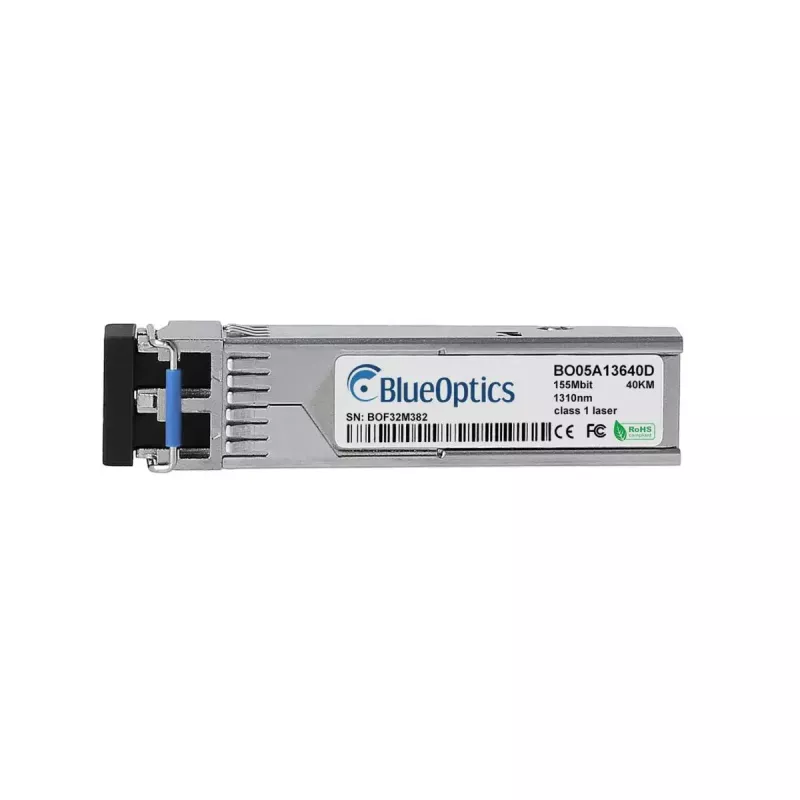

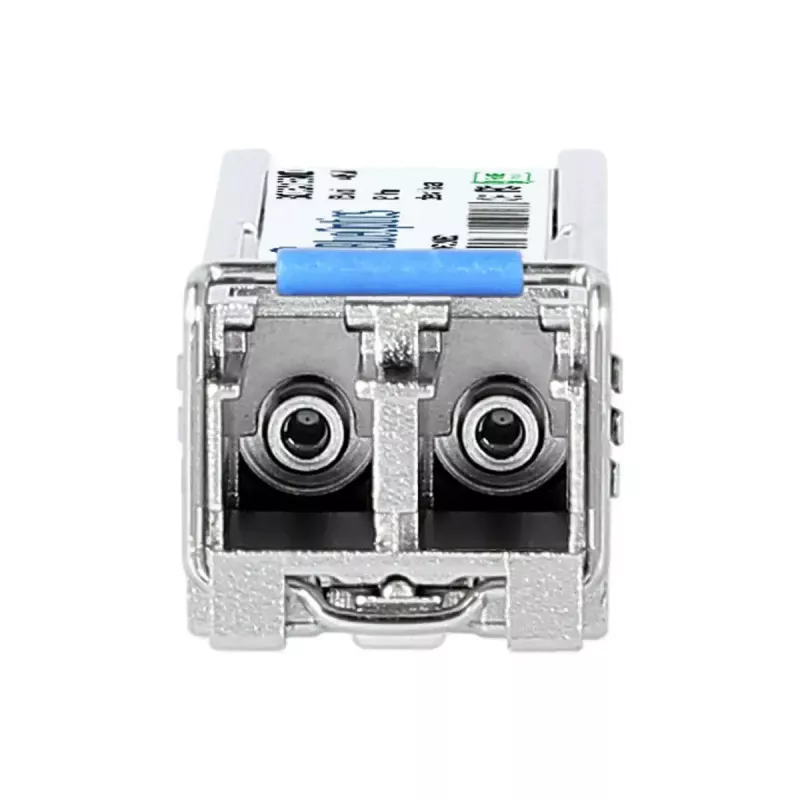

BlueOptics SLC40-DDM-BO on SFP-kiudoptiline transiiver, mis toetab andmeedastuskiirust kuni 155 Mbit/s ja töötab lainepikkusel 1310 nm. Hõbedases metallkorpuses asuv moodul kaalub umbes 3 g, kasutab standardset SFP-vormingut LC-duplekspistikuga ja on mõeldud ühemoodiliste kiudoptiliste linkide jaoks. Sellel on 3,3 V toitepinge ja see sisaldab digitaalse diagnostilise jälgimise (DDM) funktsiooni tööparameetrite reaalajas mõõtmiseks, kui seda kasutatakse ühilduvates seadmetes.

Eelised

Transiiver ühildub seadmetega, mis aktsepteerivad SFP-mooduleid, ja toetab pikamaa-ühemoodilisi ühendusi tüüpiliste kuni 40 km vahemaade korral, kui seda kasutatakse sobivates tingimustes. MSA-standarditele ehitatud moodul pakub optilisi saate- ja vastuvõtufunktsioone lainepikkusel 1310 nm ning on varustatud vastupidavas metallkorpuses mehaanilise stabiilsuse tagamiseks. Integreeritud DDM võimaldab toitepinge, laseri eelpingevoolu, optilise väljund- ja sisendvõimsuse ning temperatuuri kaugseiret süsteemides, mis seda funktsiooni toetavad.

Sobib

• Ühemoodilised kiudoptilised Etherneti lingid kuni 155 Mbit/s
• Pikamaa-ühendused lülitite ja ruuterite vahel (tüüpiline 40 km)
• SFP-portide asendamine või uuendamine võrguseadmetes, mis toetavad SLC40-DDM-iga ühilduvaid mooduleid
• Keskkonnad, mis nõuavad DDM/DOM-jälgimist optiliste linkide diagnostikaks

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (LC-dupleks)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Töölainepikkus: 1310 nm
• Kiu tüüp: ühemoodiline
• Toitepinge: 3,3 V
• Korpus: metall, hõbedane värv
• Kaal: ligikaudu 0,003 kg
• Digitaalse diagnostilise jälgimise (DDM) tugi (nõuab host-riistvara tuge)

Kasutamine

Sisestage SFP-transiiver ühilduva võrguseadme vabasse SFP-pessa, kuni see kindlalt kohale istub. Ühendage LC-dupleks-ühemoodiline kiudoptiline harukaabel, jälgides saate/vastuvõtu orientatsiooni. Veenduge, et host-seade toetab nõutavat andmeedastuskiirust ja DDM-funktsiooni diagnostiliste parameetrite kasutamiseks. Konfigureerige võrguliides vastavalt vajadusele soovitud Etherneti või asjakohaste protokolliseadete jaoks, seejärel kontrollige lingi olekut ja optilise võimsuse tasemeid host-haldusliidese või mooduli DDM-näitude kaudu.

Soovitused

Kasutage ühemoodilisi LC-dupleks-harukaableid ja hoidke kiudoptilised pistikud puhtad signaalikvaliteedi säilitamiseks. Kinnitage host-seadme ühilduvus SLC40-DDM-BO moodulitega ja lubage seadme püsivaras DDM/DOM-tugi optiliste parameetrite jälgimiseks. Pikkade linkide puhul järgige tootja juhiseid sumbumiseelarve osas ja testige linki sobivate optiliste võimsusmõõturite või võrgudiagnostikaga enne kasutuselevõttu.
