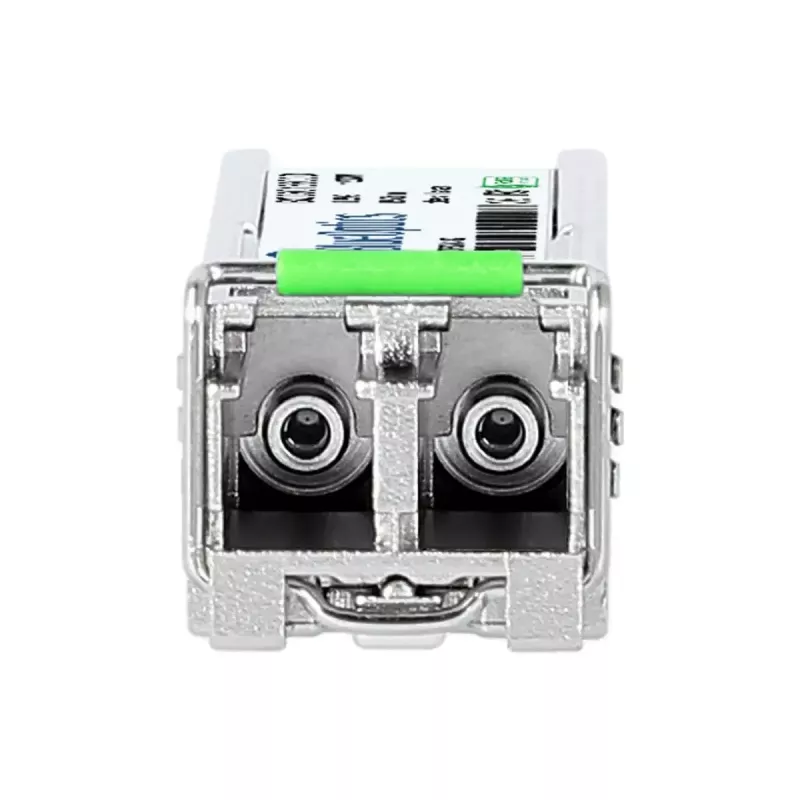

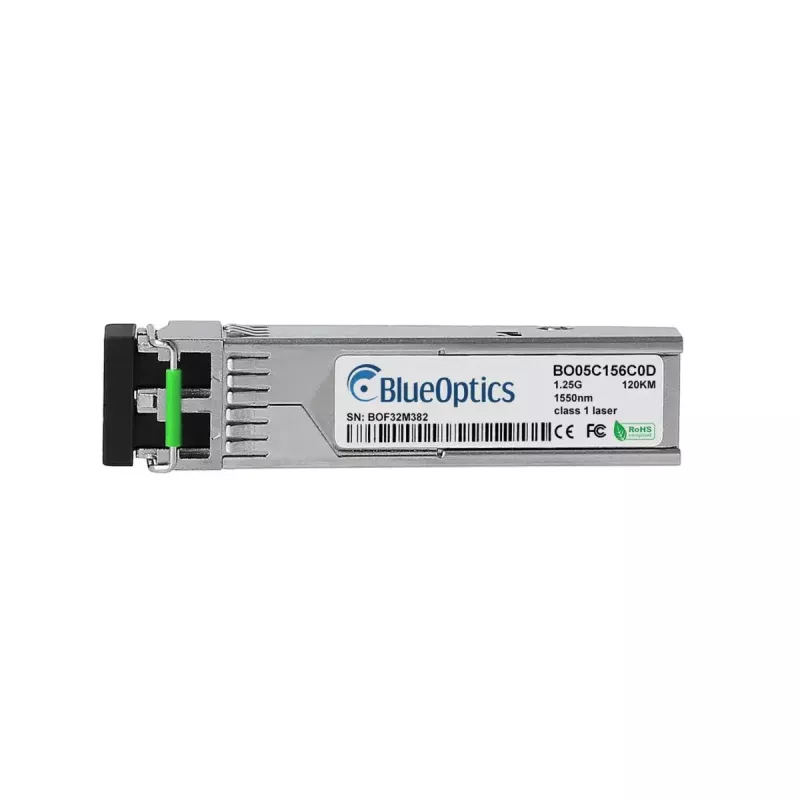

SFP transiiver BlueOptics SFPGZX70D-W-BO 1250 Mbit/s 1550 nm

BlueOptics SFPGZX70D-W-BO on kompaktne SFP transiiver moodul, mis on mõeldud fiiberoptilistele 1000BASE-ZX ühendustele. See toetab maksimaalset andmeedastuskiirust 1250 Mbit/s lainepikkusel 1550 nm, paikneb metallkorpuses ja toiteallikaks on 3,3 V pinge. Kerge kaaluga umbes 3 g ja LC dupleks optilise liidesega moodul saadab ja võtab signaale vastu samaaegselt üle eraldi kiudude, et pakkuda usaldusväärset kaugühendust ja immuunsust elektromagnetiliste häirete vastu.

Eelised

See SFP transiiver pakub kerget metallkorpust tugeva mehaanilise kaitse ja termilise stabiilsuse tagamiseks. See toetab 1250 Mbit/s läbilaskevõimet, mis sobib gigabit võrgusegmentidele ja töötab lainepikkusel 1550 nm, võimaldades pikemat ulatust ühemoodilistes kiudrakendustes. Moodul ühildub digitaalse diagnostilise monitooringuga (DDM/DOM), kui hostseade seda toetab, võimaldades kaugnäitu toitepinge, laseri eelpingevoolu, saatja väljundvõimsuse, vastuvõtja sisendvõimsuse ja temperatuuri kohta. Disainitud komponentidega tuntud tarnijatelt, on mooduli eesmärgiks pikk tööiga ja kõrge käideldavus.

Sobib

• Pikamaa ühemoodilised kiudühendused (1000BASE-ZX)
• Andmekeskuse üleslingid ja magistraalühendused
• Telekommunikatsiooni- ja metrooringi rakendused
• SFP portide asendamine või uuendamine kommutaatorites ja ruuterites

Peamised tehnilised andmed

• Liides: SFP (LC dupleks)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Lainepikkus: 1550 nm
• Tööpinge: 3,3 V
• Korpus: metall
• Kaal: ~0,003 kg
• Värv: hõbedane

Kasutamine

Veenduge, et hostseade toetab SFP 1000BASE-ZX transiivereid ja DDM/DOM-i, kui diagnostilist monitooringut vajatakse. Sisestage transiiver tühja SFP pesasse, kuni see klõpsuga kohale lukustub, ning ühendage LC dupleks ühemoodilised kiudpatchkaablid TX ja RX portidesse, jälgides õiget polaarsust. Lülitage hostseade sisse ja kontrollige ühenduse olekut kommutaatori või ruuteri liidese kaudu. Optimaalse signaalikvaliteedi tagamiseks kasutage sobivaid ühemoodilisi patchkaableid ja vajadusel suunake ühilduva patchpaneeli kaudu.

Soovitused

Parima ühenduse jõudluse ja ulatuse saavutamiseks kasutage ühemoodilisi kiudkaableid, mis on mõeldud 1550 nm tööks, ning tagage õige kiudude polaarsus. Kinnitage DDM/DOM tugi võrguseadmetes, et optilisi parameetreid kaugjälgida. Hoidke ja käsitsege transiiverit ESD-ohutus keskkonnas ning vältige pistikuotste saastumist, hoides tolmukaitseid peal, kui need pole ühendatud.
