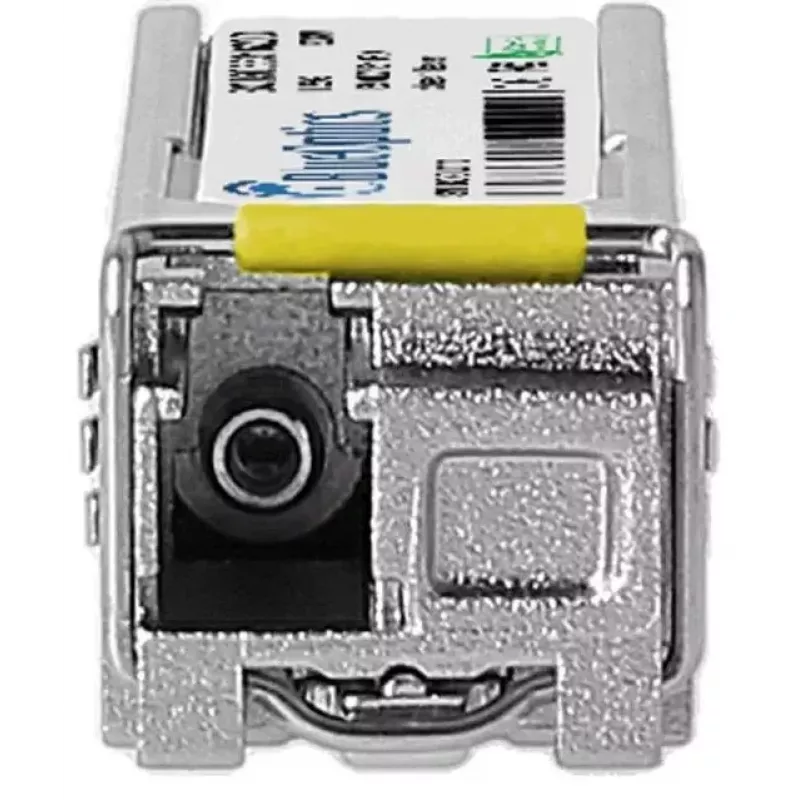

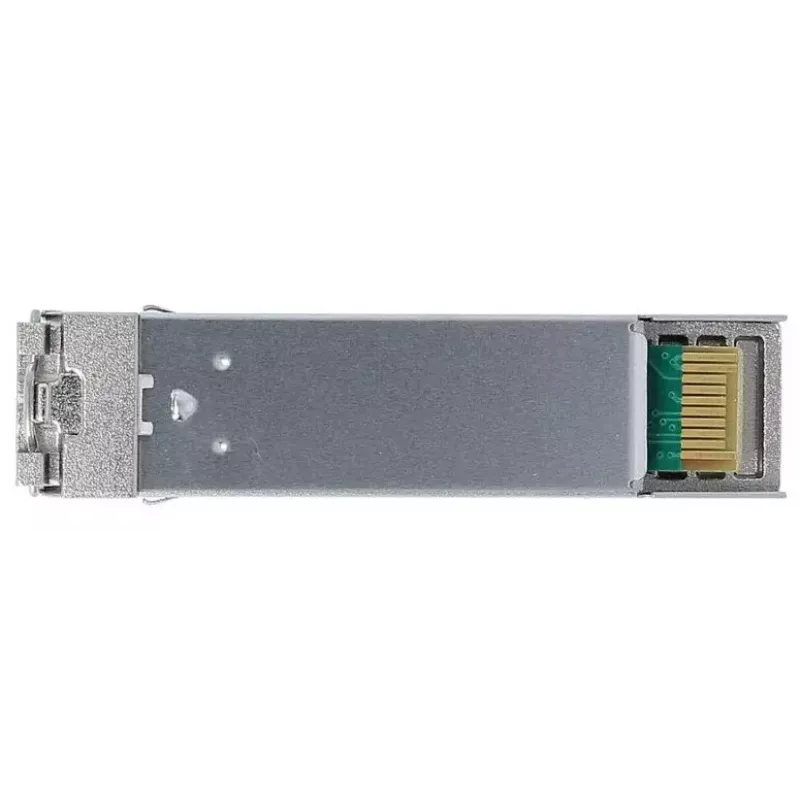

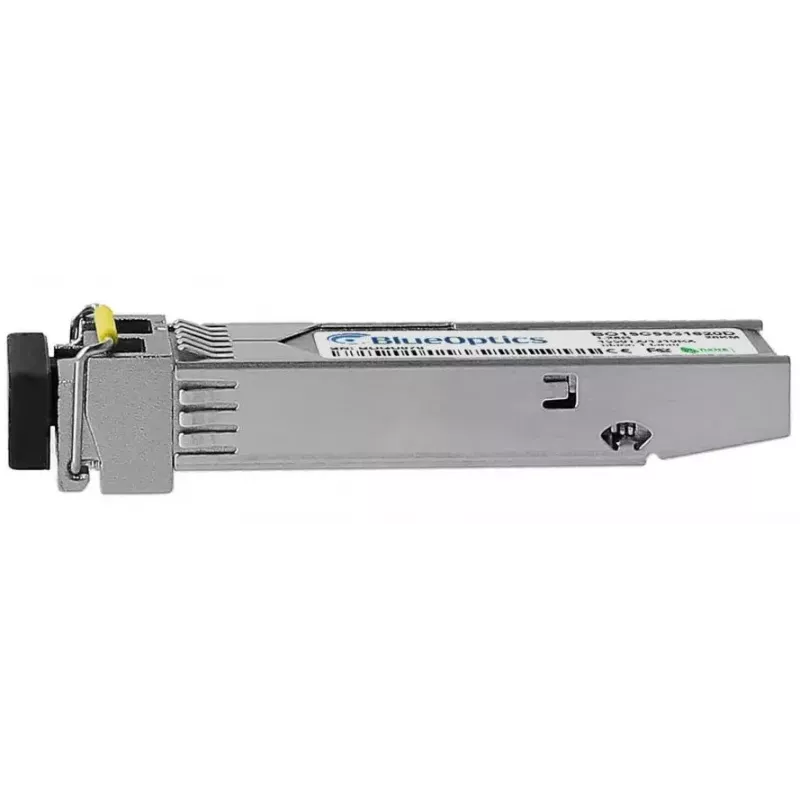

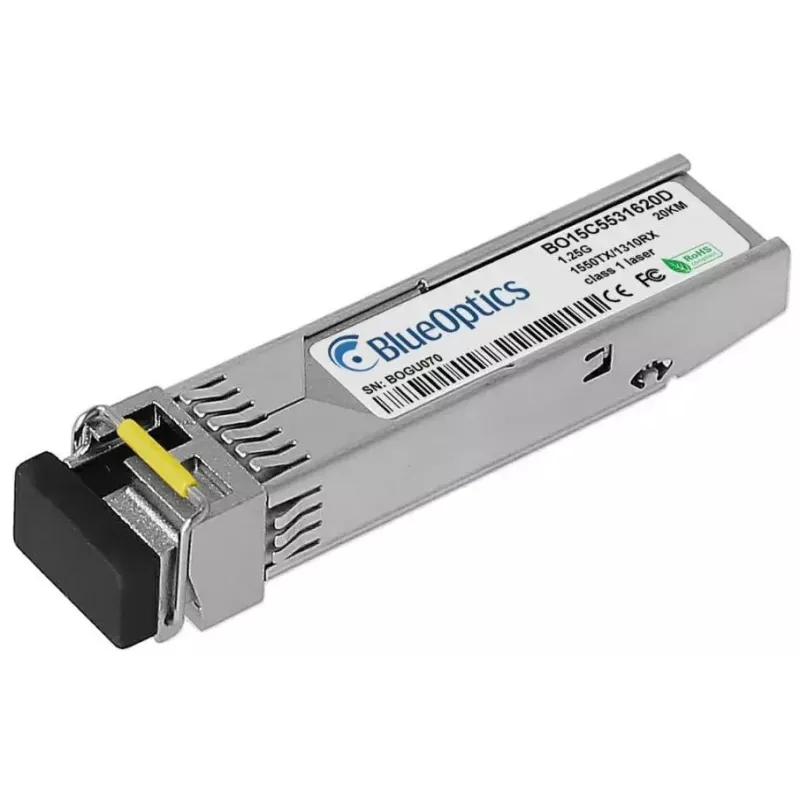

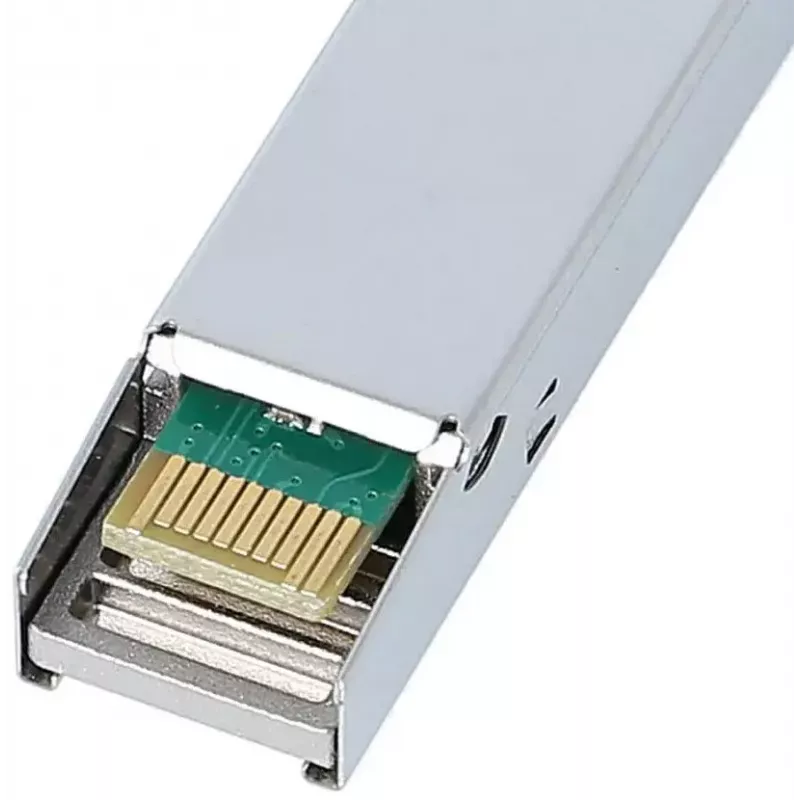

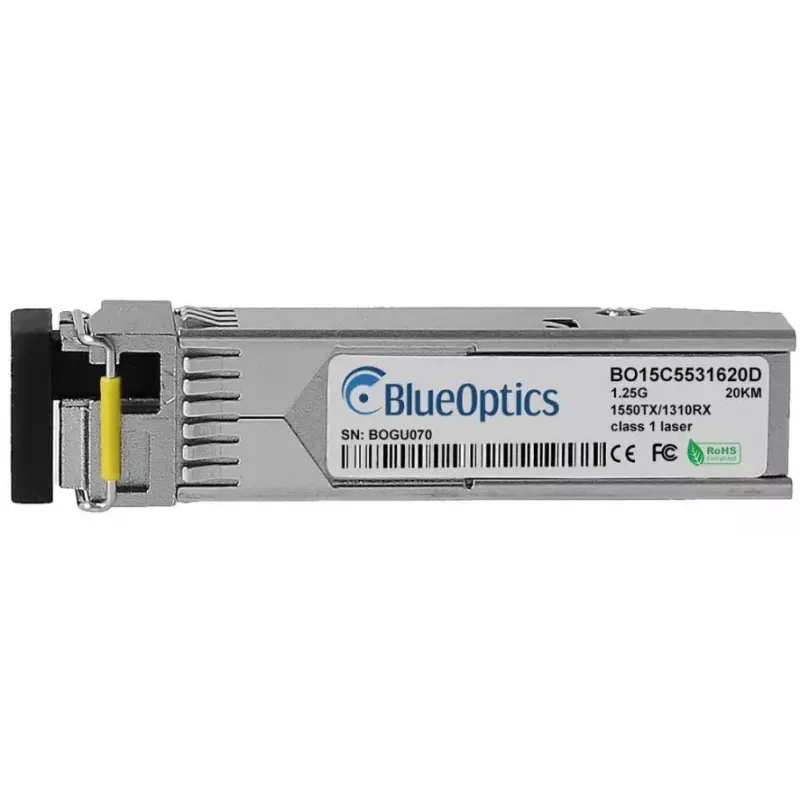

SFP transiiver BlueOptics 740-094030-BO 1250 Mbit/s Fiiberoptiline

BlueOptics 740-094030-BO SFP-transiiver on kompaktne fiiberoptiline moodul, mis on loodud 1250 Mbit/s (1,25 Gbit/s) ühemoodiliste ühenduste jaoks. See järgib MSA SFP mehaanilisi standardeid ja kasutab punkt-punkti optiliste ühenduste jaoks LC simplex-pistikut. Moodul töötab 3,3 V sisendpingel ja tarnitakse hõbedases korpuses väikeste mõõtmetega (u 13,9 mm × 58,4 mm × 12,6 mm) ja kerge kaaluga umbes 0,02 kg, muutes selle sobivaks paljudele võrguseadmetele, mis aktsepteerivad SFP-vormingus transiivereid.

Eelised

Transiiver toetab 1000BASE-BX-D toimimist eraldi saate- ja vastuvõtulainepikkustega ühemoodilise kiu jaoks, võimaldades täisdupleks optilist edastust üle ühe kiu. See on toodetud vastama MSA ühilduvusele ja on testitud koostalitlusvõime osas Juniperi platvormide ning teiste SFP-võimeliste riistvaradega. Ehitatud tööstusklassi komponentidega, pakub moodul stabiilset optilist jõudlust, integreeritud digitaalse diagnostika (DDM/DOM) võimalust seal, kus hostriistvara seda toetab, ning kompaktset, tööstusstandardset mehaanilist disaini, mis lihtsustab paigaldamist ja asendamist.

Sobib

• Ühemoodilise kiu Etherneti ühendused kuni 1,25 Gbit/s
• Punkt-punkti kiuühendused, kasutades LC simplex-pistikuid
• Võrgukommuutaatorid, ruuterid ja salvestussüsteemid SFP-portidega
• Pikamaaühendused, kus on vaja BX-D lainepikkuste paare

Peamised tehnilised andmed

• Liidese tüüp: SFP (MSA-ühilduv)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbit/s)
• Kiu tüüp: ühemoodiline kiud (kasutab BX-D toimimiseks lainepikkuste paari)
• Pistik: LC simplex
• Tööpinge: 3,3 V
• Korpuse värv: hõbedane
• Mõõtmed (ligikaudsed): 13,9 mm (L) × 58,4 mm (P) × 12,6 mm (K)
• Kaal (ligikaudne): 0,02 kg
• Toetab digitaalset diagnostika jälgimist (DDM/DOM), kui host toetab SFF-8472

Kuidas kasutada

Lülitage hostseadme SFP-port välja või keelake see, kui seadme tootja seda soovitab. Sisestage BlueOptics SFP-transiiver ühilduvasse SFP-porti, kuni see klõpsatab. Ühendage LC simplex ühemoodiline patch-kaabel, järgides BX-D toimimise õiget TX/RX orientatsiooni (üks pool saadab ühel lainepikkusel, samal kui teine võtab vastu komplementaarsel lainepikkusel). Lubage port oma kommuutaatori või ruuteri haldusliideses ja kontrollige lingi olekut ja optilisi parameetreid. Kui teie riistvara toetab, pääsege DDM/DOM registritele, et jälgida reaalajas optilist diagnostikat, nagu toitepinge, laseri eelvool, väljundvõimsus, sisendvõimsus ja mooduli temperatuur.

Soovitused

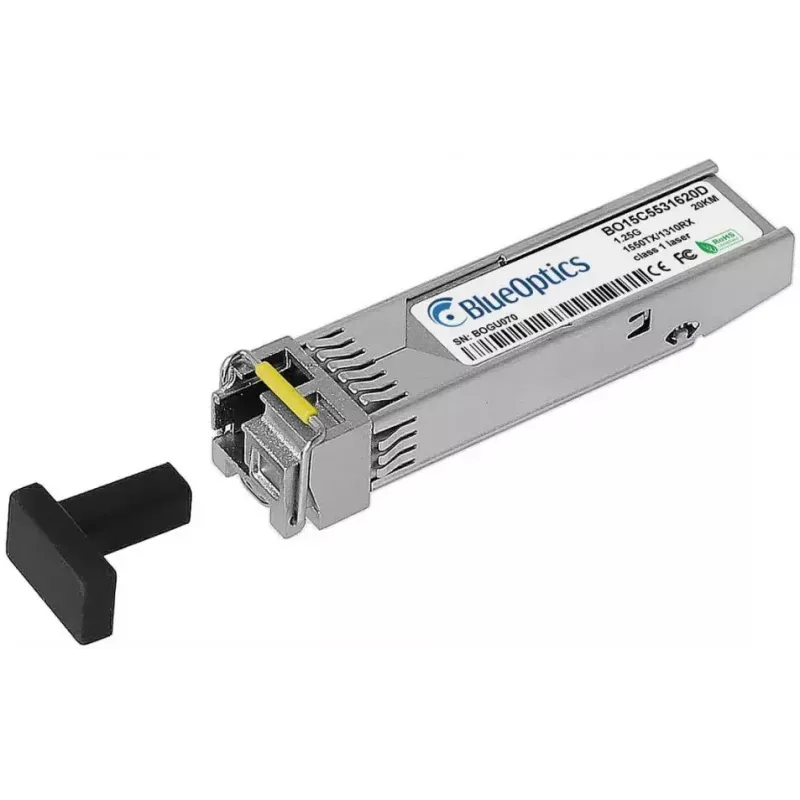

Kontrollige, et teie võrguseadmed toetavad selgesõnaliselt 1000BASE-BX-D või ühilduvaid SFP-transiivereid ja et seadme püsivara ei piira kolmandate osapoolte mooduleid. Kasutage ühemoodilisi LC simplex patch-juhtmeid, mis on hinnatud lingi kaugusele, ning järgige BX-D lainepikkuste toimimise TX/RX sidumise tavasid. Täpse jälgimise ja tõrkeotsingu jaoks lubage hostisüsteemis DDM/DOM. Käsitsege transiiverit korpusest, hoidke tolmukorgid peal, kui see on kasutamata, ja hoiustage mooduleid antistaatilises pakendis, kui need pole paigaldatud.
