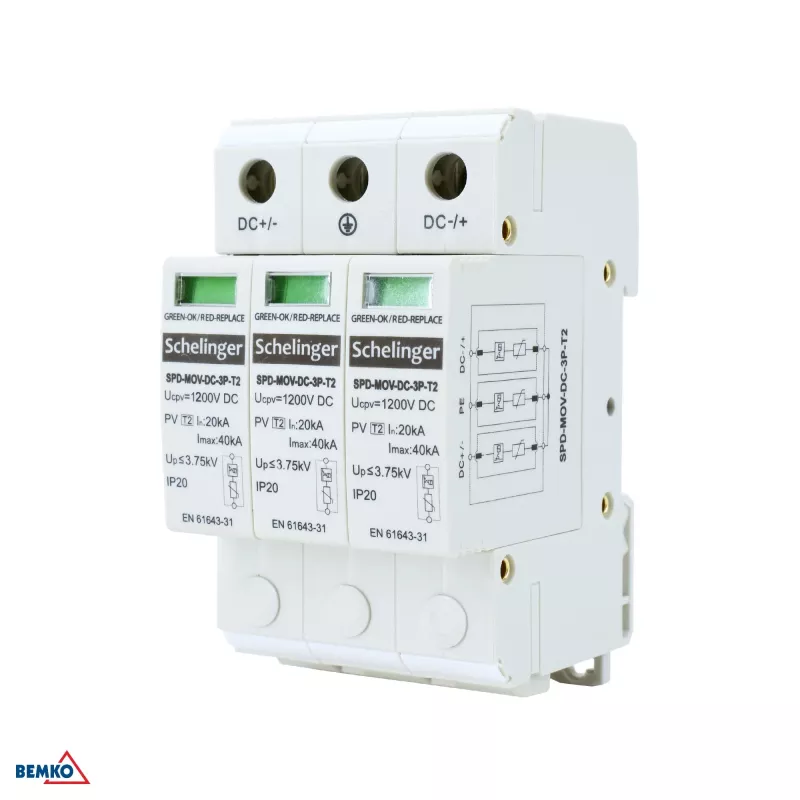

SCHELINGER 3P DC 1200V Type 2 Surge Protection Device (SPD) for PV Systems

SCHELINGER A53-SPD-MOV-DC-3P-T2 on kvaliteetne 3-pooluseline alalisvoolu liigpingekaitse, mis on mõeldud fotogalvaaniliste süsteemide jaoks. See tagab usaldusväärse kaitse siirdeliigpingete eest, tagades teie päikesepaigaldise ohutuse ja pikaealisuse.

Eelised

See Type 2 SPD pakub tugevat kaitset maksimaalse tühjendusvooluga 40 kA ja pingekaitsetasemega ≤4,0 kV. Selle kompaktne DIN-rööpale paigaldatav disain ja visuaalne olekuindikaator muudavad paigaldamise ja jälgimise lihtsaks. Seade pakub nii ühis- kui ka diferentsiaalrežiimi kaitset, kaitstes kõiki juhte.

Sobib

• Alalisvoolu fotogalvaanilistele süsteemidele kuni 1200 V
• Pea- ja alajaotuskilpidele päikesepaigaldistes
• Äri- ja elamute PV-massiividele

Peamised tehnilised andmed

• Toote tüüp: Liigpingekaitse (SPD)
• Rakendus: Alalisvoolu fotogalvaanilised (PV) süsteemid
• Kaitsetüüp: Type 2 (T2)
• Pooluste arv: 3-pooluseline (3P)
• Maksimaalne püsiv tööpinge (Uc): 1200 V DC
• Nimitühjendusvool (In): 20 kA (8/20 µs)
• Maksimaalne tühjendusvool (Imax): 40 kA (8/20 µs)
• Pingekaitsetase (Up): ≤ 4,0 kV
• Reageerimisaeg: < 25 ns
• Lühislülitusvoolu nimiväärtus (Iscp): 10 kA
• Paigaldusviis: 35 mm DIN-rööpale
• Töötemperatuuri vahemik: -40°C kuni +80°C
• Kaitsetase: IP20
• Oleku indikaator: Visuaalne (roheline: OK, punane: rike)
• Kaitserežiim: Ühisrežiim (L+/PE, L-/PE) ja diferentsiaalrežiim (L+/L-)
• Standarditele vastavus: IEC 61643-11, EN 61643-11
• Korpuse materjal: Leegiaeglustav termoplast
• Klemmi võimsus: 4-35 mm² (painduv/jäik juhe)
• Sisseehitatud lahklüliti: Termiline lahklüliti

Soovitused

Optimaalse kaitse tagamiseks oma PV-süsteemile paigaldage see SPD inverteri alalisvoolu sisendisse ja kombineerimiskarpi. Tagage nõuetekohane maandus ja järgige kohalikke elektrireegleid.
