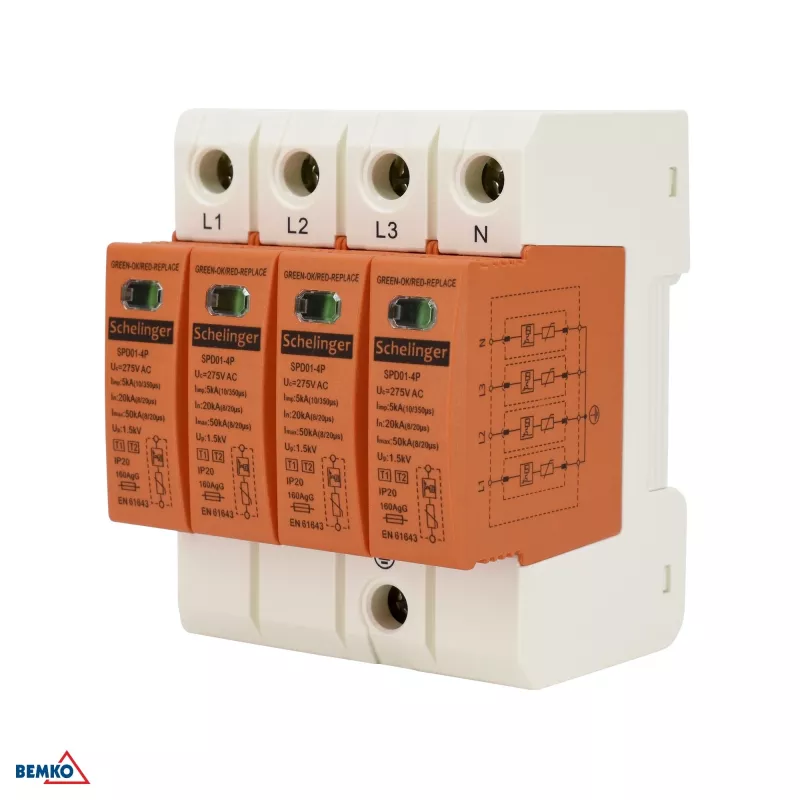

SCHELINGER Surge Arrester 4P 5kA (10/350) Class T1+T2 (B+C)

SCHELINGER A51-SPD01-4P-B+C on suure jõudlusega liigpingekaitse (SPD), mis on loodud elektripaigaldiste kaitsmiseks otseste ja kaudsete pikselöökide eest. Ühendades Type 1 ja Type 2 kaitse ühes kompaktses seadmes, pakub see usaldusväärset liigpingekaitset peajaotuskilpidele hoonetes, kus on väline piksekaitse.

Eelised

See SPD pakub kaheklassilist kaitset (T1+T2) 4-pooluselises konfiguratsioonis, säästes ruumi ja paigalduskulusid. Impulssvoolu nimiväärtusega 5 kA (10/350 µs) pooluse kohta ja maksimaalse tühjendusvooluga 40 kA (8/20 µs) tagab see tugeva kaitse nii suure energiaga ülepingete kui ka sagedaste siirdepingete eest. Visuaalne olekuindikaator (roheline/punane) võimaldab kiiret tööoleku kontrolli.

Sobib kasutamiseks

• Elamu-, äri- ja tööstushoonete peajaotuskilpides
• Paigaldistes, kus on väline piksekaitse (LPS)
• Kolmefaasilistes TN-S, TN-C, TN-C-S ja TT süsteemides
• Tundlike elektroonikaseadmete kaitsmiseks liigpingekahjustuste eest

Peamised tehnilised andmed

• SPD tüüp: Type 1 + Type 2 (T1+T2) vastavalt standardile PN-EN 61643-11
• Pooluste arv: 4P (3L+N+PE)
• Impulssvool (Iimp) (10/350 µs): 5 kA pooluse kohta
• Nimitühjendusvool (In) (8/20 µs): 20 kA pooluse kohta
• Maksimaalne tühjendusvool (Imax) (8/20 µs): 40 kA pooluse kohta
• Maksimaalne pidev tööpinge (Uc): 275 V AC
• Pingekaitse tase (Up): < 1,5 kV
• Nimipinge (Un): 230/400 V AC
• Tehnoloogia: Varistor (MOV)
• Paigaldus: DIN-latt (TH35)
• Moodulite arv: 4 TE
• Lühisetalitlusvõime (Isccr): 50 kA
• Maksimaalne kaitsekaitse: 125 A gL/gG

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD peajaotuskilpi võimalikult liitumispunkti lähedale. Tagage koordineerimine allavoolu asuvate Type 2 või Type 3 SPD-dega. Järgige alati kohalikke elektripaigaldise eeskirju ja tootja juhiseid.
