SAS-kaabel Intel CYPCBLHDHDXXX1

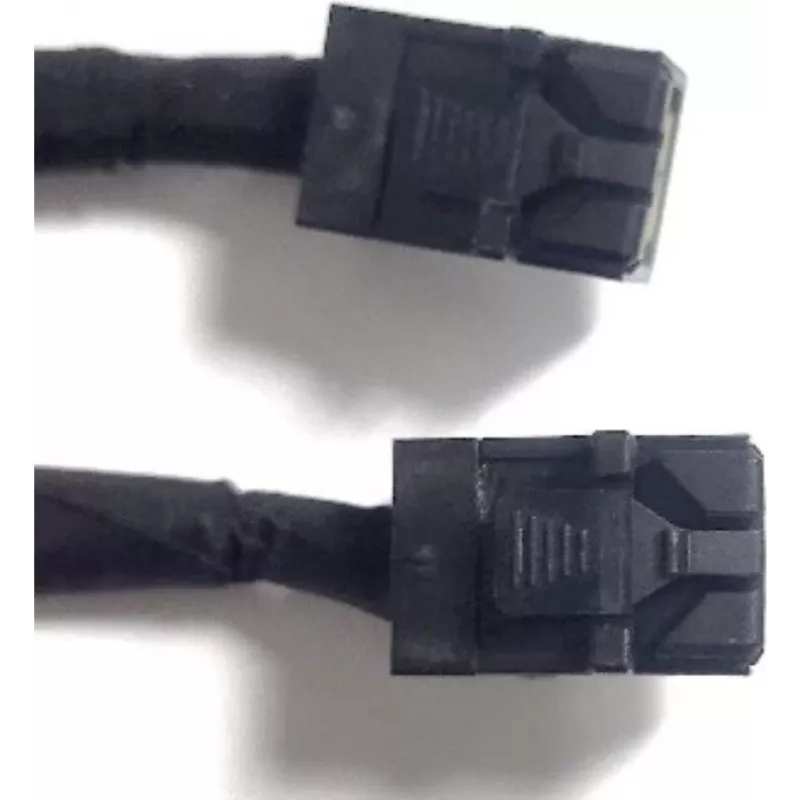

Intel CYPCBLHDHDXXX1 on Mini SAS HD -kaablite komplekt, mis on mõeldud 1U ja 2U serverisüsteemidele, et toetada SAS-/SATA-kettaid esipaneeli draivisahtlites. Komplekt sisaldab kolme erineva pikkusega musta Mini SAS HD - Mini SAS HD -kaablit lisakaardi või serveriplaadi Mini SAS HD -pistiku ühendamiseks kiirvahetus-tagapaneeli (HSBP) Mini SAS HD -pistikuga, võimaldades usaldusväärset kiiret andmeedastust kontrollerite ja draivisahtlite vahel.

Eelised

Need Mini SAS HD -kaablid pakuvad otsest kompaktset ühendust kontrolleri (RA) ja tagapaneeli (VT) Mini SAS HD -portide vahel, vähendades kaablite segadust rack-kinnitusega 1U ja 2U süsteemides. Kolm kaasasolevat kaablipikkust (640 mm, 810 mm ja 930 mm) pakuvad paigaldusel paindlikkust erinevate serveripaigutuste jaoks. Kaablid kasutavad tööstusstandardi Mini SAS HD -pistikuid, mis ühilduvad SAS- ja SATA-ketastega ning sobivad ettevõtte salvestus- ja serverikeskkondadesse.

Sobib

• Lisakaardi RAID-kontrollerite ühendamiseks kiirvahetus-tagapaneelidega 1U ja 2U serverites
• Serveriplaadi Mini SAS HD -portide ühendamiseks esipaneeli draivisahtlitega
• Ettevõtte salvestuslahendustele, mis nõuavad SAS-/SATA-ketaste tuge

Peamised tehnilised andmed

• Tootja: Intel
• Mudel / MPN: CYPCBLHDHDXXX1
• EAN: 5032037221511
• Pistiku tüüp: Mini SAS HD (mõlemad otsad)
• Kaabli värv: must
• Kaasasolevad pikkused: 1 × 640 mm, 1 × 810 mm, 1 × 930 mm
• Ühildub: SAS- ja SATA-ketaste, HSBP Mini SAS HD -pistikutega, lisakaardi või serveriplaadi Mini SAS HD -pistikutega

Kasutamine

Tuvastage lisakaardi RAID-kaardil või serveriplaadil (RA) Mini SAS HD -pistik ja kiirvahetus-tagapaneelil (VT) Mini SAS HD -pistik. Valige 1U või 2U šassiis sisemiseks juhtmeveoks kõige paremini sobiv kaablipikkus. Joondage Mini SAS HD -pistik ja sisestage see kindlalt, kuni see kohale klõpsab; spetsiaalseid tööriistu pole vaja. Suunake kaabel nii, et väldite järske painutusi ja säilitate õhuvoolu serverišassiis. Vajadusel kinnitage kaablid sidemete või klambritega, et vältida pistikute pinget.

Soovitused

Usaldusväärseks tööks kasutage kaasasolevaid kaablipikkusi, et minimeerida üleliigset lõtku, vältige tihedaid paindeid, mis võivad sisemisi juhte kahjustada, ning ühendage ainult siis, kui server on välja lülitatud või järgides riistvara müüja määratud kiirvahetusprotseduure. Enne paigaldamist kontrollige ühilduvust oma kontrolleri ja tagapaneeli Mini SAS HD -viigujaotusega.
